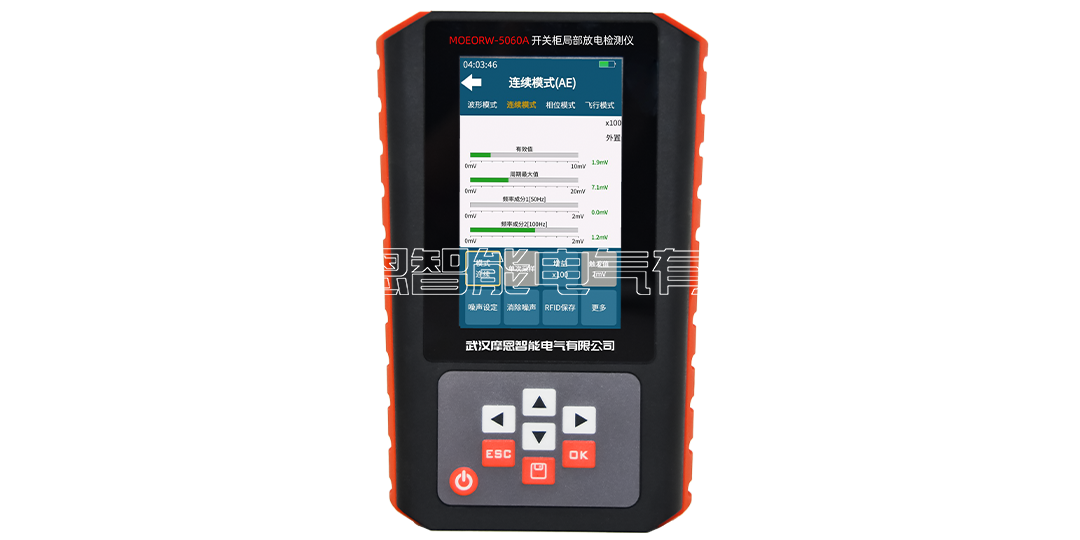

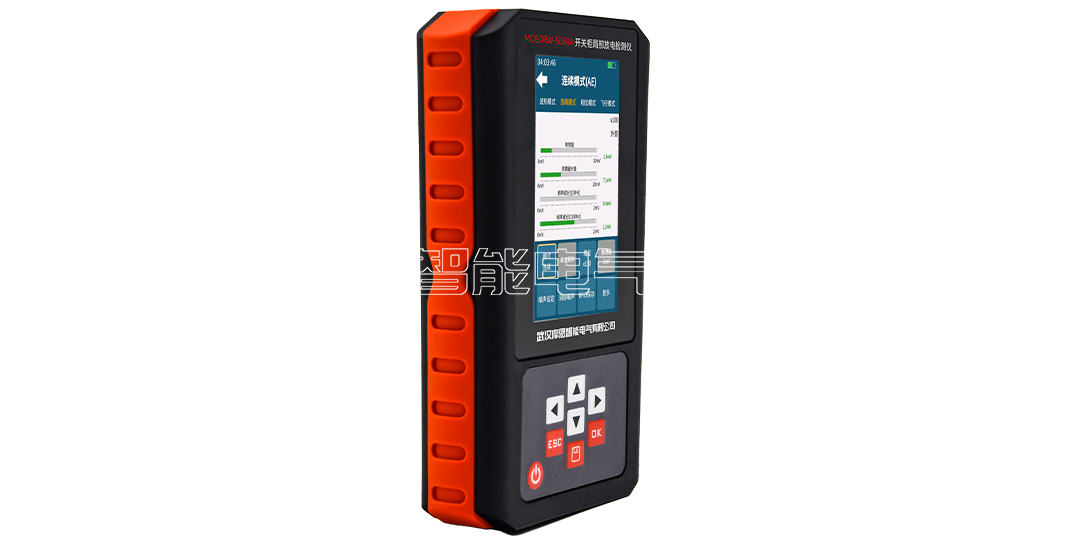

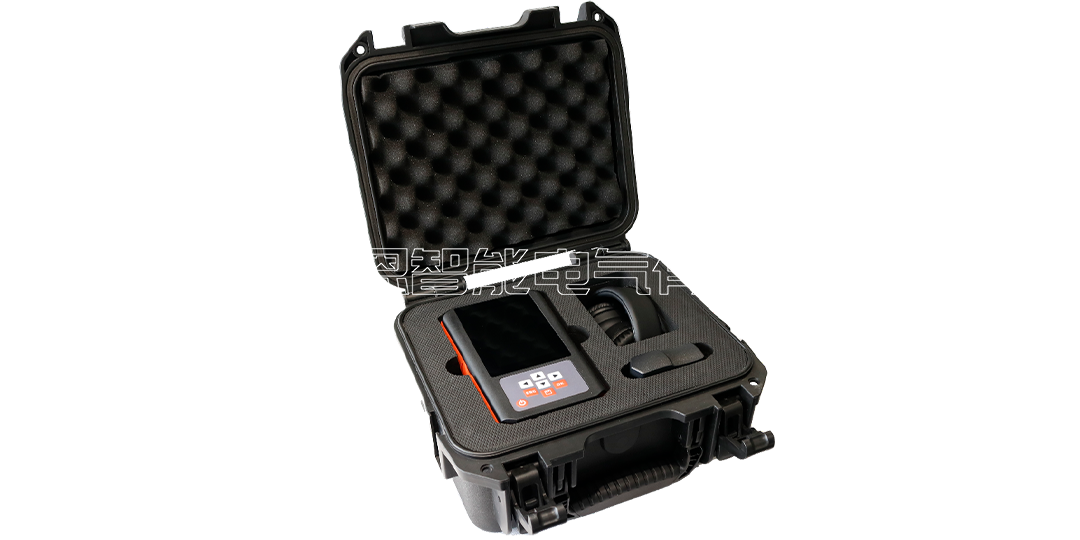

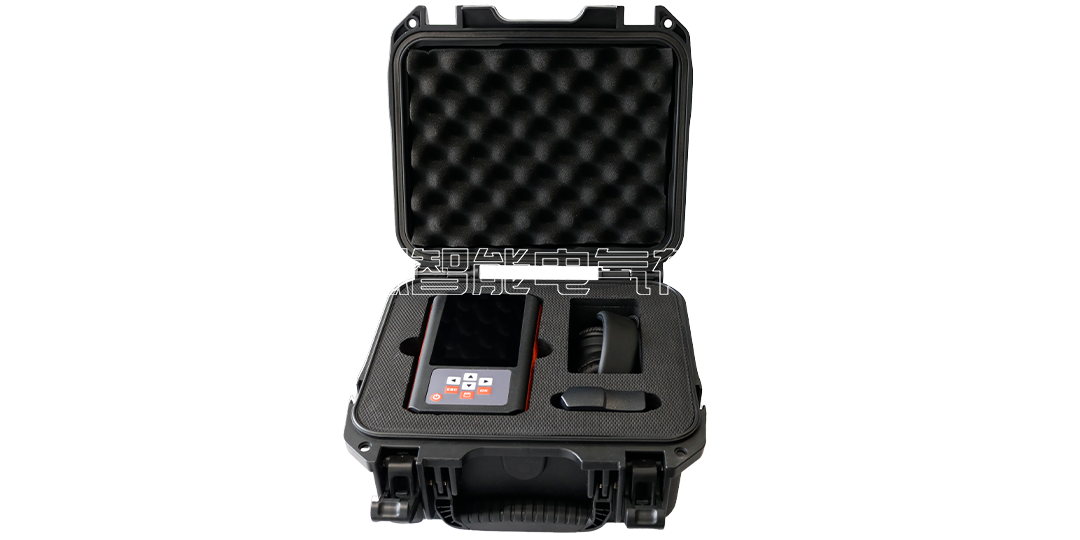

MOEORW-5060A 开关柜局部放电检测仪

常规用途

       局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电和机械振动等物理现象。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

       本仪器为多功能型带电检测手持仪器，是基于地电压、超声波等检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。适用于环网柜、开关柜等电力设备的带电局部放电检测。

安全事项

       本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。

       使用本仪器前一定要认真阅读本手册，并遵循其中的说明进行规范操作。

       现场试验应遵守在高压电力设备上工作所要遵循的所有相关的国家及国际安全规程。

       始终保持高压部分与仪器、探头和操作人员之间的安全距离。

       对本仪器的维修、维护和调试应由专业人员进行。

       仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

       在存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。

       由于仪器主机内置大容量电池，请勿拆机，有可能带来爆炸风险。

超声波（AE）检测原理

       电力设备内部产生局部放电信号时，会产生冲击的振动及声音。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。放电产生的声波的频谱很宽，可以从几十赫兹到几兆赫兹，其中频率低于20kHz的信号能够被人耳听到，而高于这⼀频

率的超声波信号必须用超声波传感器才能接收到。

       根据放电释放的能量与声能之间的关系，用超声波信号声压的变化代表局部放电所释放能量的变化，通过测量超声波信号的声压，可以推测出放电的强弱，这就是超声波信号检测局部放电的基本原理。

暂态地电波（TEV）检测原理

       当高压电气设备发生局部放电时，放电电量先聚集在与放电点相邻的接地金属部分，形成电磁波并向各个方向传播，放电产生的电磁波通过金属箱体的接缝处或气体绝缘开关的衬垫传播出去，同时产生一个暂态地电波，通过设备的金属箱体外表面传到大地。

功能特点

       适用于不同电压等级下的环网柜、开关柜等电力设备的带电局放检测。

       可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/PRPD图谱等多种分析方法，有效判断局放放电幅值、类型和严重程度。

       实时监测，能够直观观察局部放电信号变化。

       具有多种相位同步方式，包括内同步、无线同步等使仪器相位与现场工频相位保持一致。

       支持智能工频同步功能，仪器能够在检测到局部放电信号的情况下，通过人工智能技术自动判断出电网的工频频率，保证检测图谱与电网频率同步。

       配备数据管理、分析软件，可对检测数据进行统一分析及管理。

       数据分析软件具备图谱库管理功能，能够分类整理案例图谱库。

       具备黄、绿、红三色指示放电严重程度功能。

       数据保存功能，局放检测数据可与设备信息一起同步存储于检测仪中。
