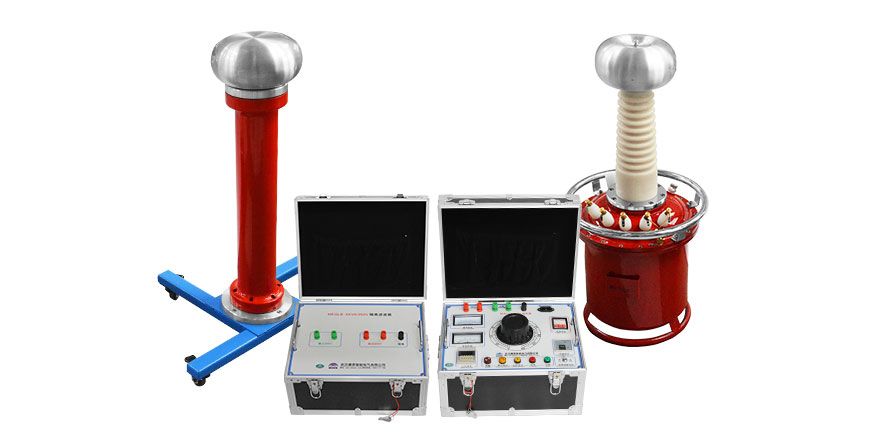

产品概述
试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。特别在无局放试验电源上，SF6气体是最佳的绝缘介质。
我公司经过多年的努力，研究成功了充气式轻型试验变压器，本系列产品与传统的油浸式轻型试验变压器相比，重量上减轻了20％－60％（视电压及容量等级而定），而且无油污染，单台试验变压器的电压等级可达300kV。由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

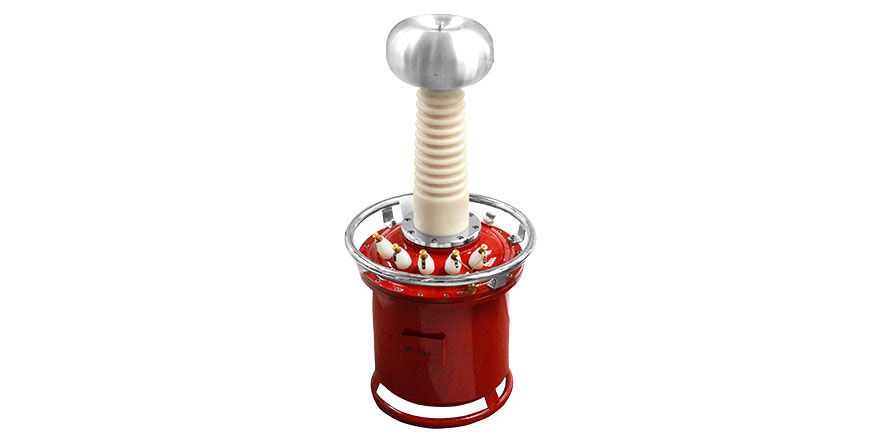

结构
MEWGJFD系列产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺，使得此型号变压器局部放电量很小（≤5PC），有利于用局放仪在高电压状态下判别其它电气设备（如GIS、CVT、电缆附件、主变、互感器等）的局放量。
注意事项
1、 试验设备的布置，对人身周围要有足够的安全距离。尽量避免在人员过道上布置设备及施高压引线。
2、 试验现场安装围栏、悬挂“止步、高压危险”标示牌。
3、 试验中高压引线要有支撑或牵引绝缘物。要有安全监护员，防止有人靠近和从底下穿过。
4、 直流高压试验中微安表最好在高位时，除有屏蔽盒外有过流自动保护装置以防止突发性击穿短路或放电时表烧坏。
5、 工频耐压试验：请注意验算设备容量是否足够，并应避免产生谐振。
6、 工作地线（高压尾、稳压电容末端接地线）与保护地线（操作箱外壳）应分开连接，并有良好的接地性能。
7、 试验中如有电源不规则摆动（如电焊）必然影响高压输出稳定，此时应停止试验查找原因排除。
8、 试验工作对气候（温度、湿度）的要求应符合试验规程要求，并作记录。
9、 高压测试工作要严格执行能源部颁发的安全工作规程有关规定。
额定容量：5kVA
输入电压：200V±10%
输出电压：50kV
输出电流：100mA
电压精度：AC 1.5%
额定电压下系统局放量≤5pC
电源失真度：＜3%
绝缘介质：SF6气体

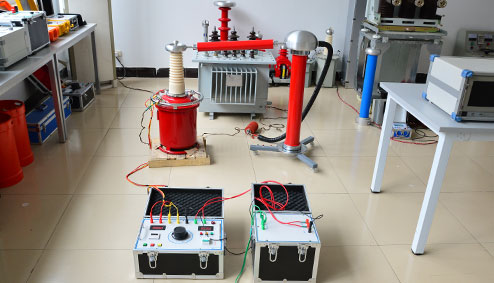

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入MEWGJFD系列试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高压可经外接高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的1.41倍。

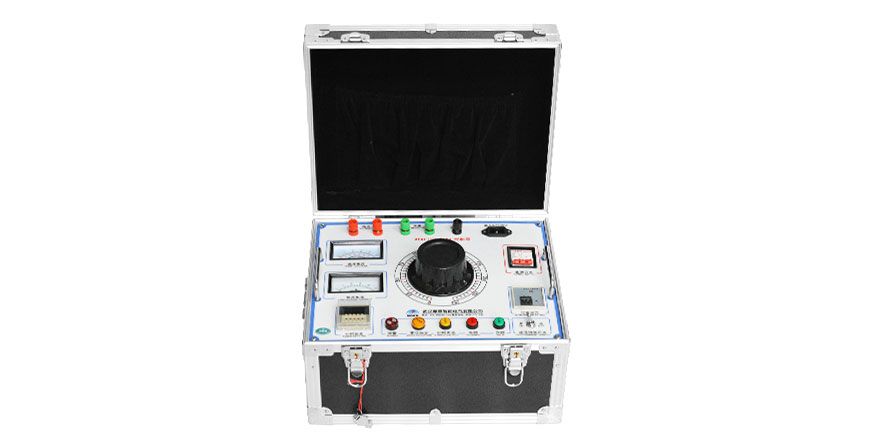

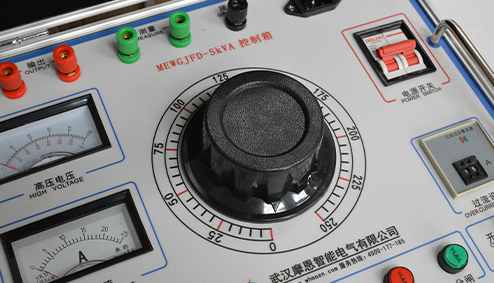

试验控制箱

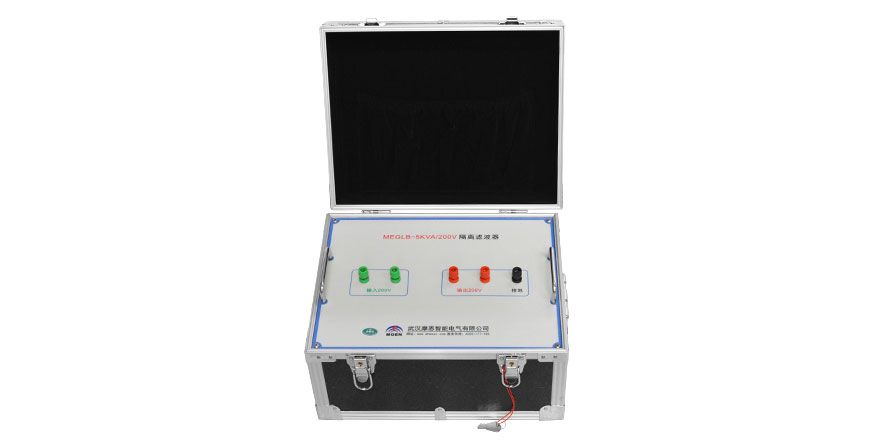

隔离滤波器
耦合电容

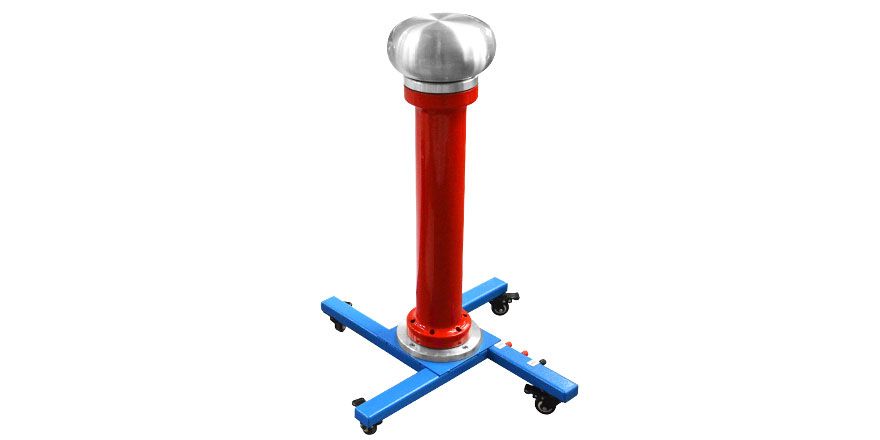

分压器
