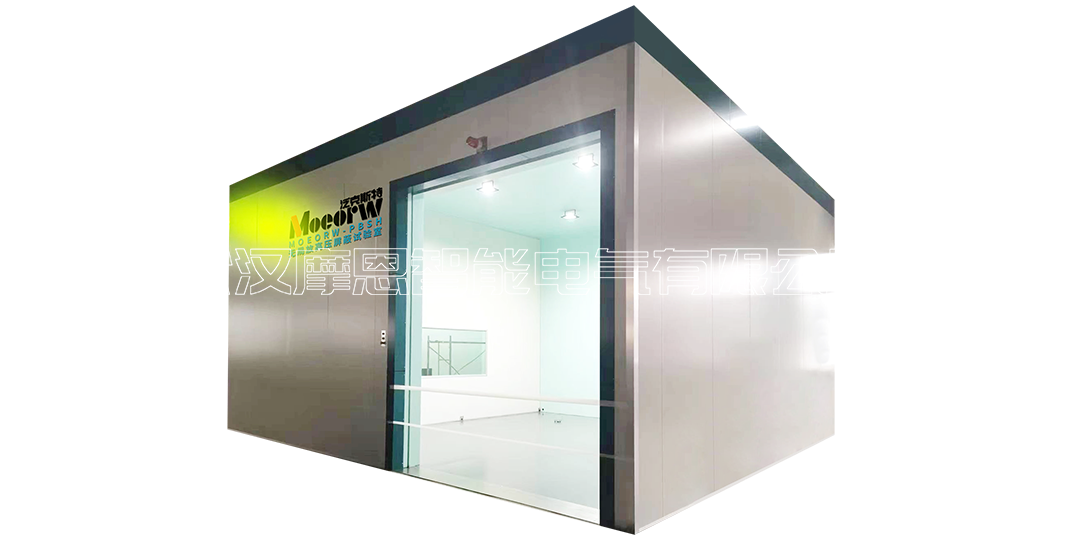

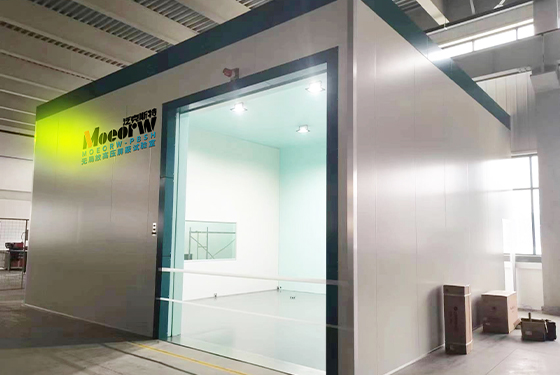

MOEORW-PBSH 无局放高压屏蔽试验室

简介

根据用户提出的基本要求及有关设备技术数据及技术要求，依据国家有关标准和规范,结合试验系统运行特点设计本方案。总体方案设计以业务完善为基础,力求功能齐全，技术规范，安全可靠。在选材方面、投资方面根据功能及设备要求区别对待，做到投资有重点，确保系统的合规、安全运行。

本设计符合以下标准及验收规范：

1、GB/T12190-90 电磁屏蔽室屏蔽效能的测量方法

2、GB-50205-2017 钢结构工程施工质量验收规范

3、GJB5792-2006 军用涉密信息系统电磁屏蔽体等级划分和测量方法

4、GB/T51103-2015 电磁屏蔽室工程施工及验收规范

5、GB50174-2016 电子计算机房设计规范

6、GB9361-88 计算机场地安全要求

7、GBGR2887-2000 计算机场地技术要求

8、BMB3-1999 处理涉密信息电磁屏蔽技术要求和测量方法

9、GB50116-98 火灾自动报警系统设计规范和专项标准

主要技术指标及配置

1、按GB12190-2006测衰减，大门≥60dB，墙体≥70dB，带宽0.5MHz至 2MHz范围内（局放测量带宽20kHz至500kHz）；

2、接地：单根铜棒深接地，根据地质深度可预估，结果以现场实测为准，要求实测接地电阻<0.5Ω；

3、本屏蔽房自带滤波器如下：

空调滤波器：380V/100A 1 路、

屏蔽房用照明用电电源滤波器：220V/50A 1 路、

接地滤波器：100A 1 路

设备信号滤波器2 路

4、屏蔽壳体机械性能：钢板不平度≤4mm/M2，屏蔽体垂直度≤5mm

5、二年内变形程度：顶部下陷 ≤6mm 底部凹陷 ≤3mm

6、本项目设备安装后，确保屏蔽室内背景局部放电量<0.5pC。（与设备供应商的系统噪音水平一致）。

屏蔽房内尺寸及结构

高压屏蔽室内尺寸长(M)*宽(M)* 高(M)：8.0*4.5**3.0（可定制）
控制室：2.5*4.5*3.0（可定制）
为确保屏蔽室品质，采用型钢骨架，冷轧镀锌钢板（2.0mm的镀锌板）四周双折边，再到现场用气体保护焊在折边边缘上焊接（也可采用螺栓可靠连接，板与版之间夹入导电衬），达到整体平整，防护锌层无损。屏蔽壳体钢板内层为矩型钢管支撑龙骨，增强屏蔽壳体的钢性和抗震性，为确保屏蔽体的平整度，支撑龙骨和单元模块需校准平整度，然后打磨并清理金属渣。大门与双门框四周采用铜箔接触型屏蔽结构。

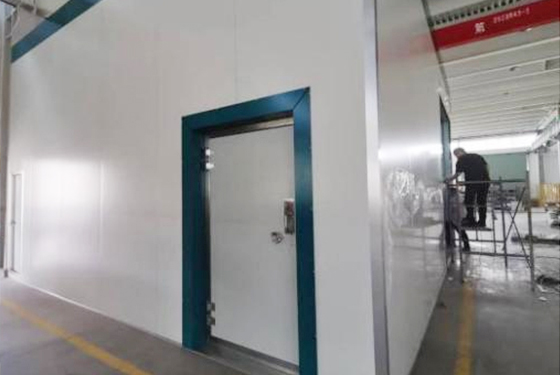

屏蔽大门结构

采用电动型插销嵌入式屏蔽门、采用轨道电动移门，并带定位销结构，传动灵敏平稳，接触屏蔽可靠，性能优良，门缝用GB12190-1990“小环法”测量达65dB以上；
大门开闭由电箱手动按钮与指纹操作两种模式，内外均可开闭。
平移电动屏蔽门：门洞口尺寸：1.5米*2.0米
大门控制系统实现速度、延时设置，手自动均可，故障报警功能。
屏蔽室采用无门槛工艺，便于将测试产品能够运输到屏蔽室内
