产品概述
试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，本无局放试验变压器系统是我公司根据《GB/T16927.1高电压试验技术》其中工频耐压的定义生产的互感器试验专用配套设备，该设备主要由全自动控制台、升压器、耦合器、隔离变组成，具有智能化、集成化、使用便捷、性能优越、安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电公司、技术监督部门、大型工厂、冶金、发电厂、铁路等需要开展工频耐压的的必需设备。
工作原理
把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作台，经自耦调压器调节电压输入试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值（工频高压）。
产品特点
额定电压下系统局放量≤10pC，关键部件耦合电容器局放量同样≤10pC；采用高保真线性功率放大技术与无晕高压绝缘结构，无自身局放干扰，可精准捕捉被试品绝缘缺陷信号。
输出标准正弦波，波形畸变率≤1.0%；频率分辨率达 0.1Hz，电压、电流测量精度高，保障 110kV 及以上互感器、分级绝缘变压器等试品测试数据可靠。
可开展大容量三相变压器外施交流耐压、PT 电压互感器多倍频感应耐压及局放测量等试验；使用温度 - 15℃–45℃，储存温度 - 20℃–50℃，海拔≤5000m，户内外通用。
支持手动（自动调谐）与自动试验模式，实时显示核心参数，自动生成电压 - 时间、电流 - 时间变化曲线；支持试验数据存储与导出，便于归档追溯。
集成过压、过流、闪络、短路等多重保护，异常工况下快速响应；高压侧试品对地闪络时，不伤及操作人员，且不会对设备造成机械或热应力损害。
试验变压器采用绝缘油绝缘，关键元件选用高导磁率铁芯与高绝缘强度材料，降低损耗并提升绝缘性能；设备外壳防护性好，额定容量下可连续运行 90min，适应户外温差、湿度波动等复杂环境。
额定参数为 30kVA 容量、0–100kV 输出电压，支持模块化组合，可按需搭配电抗器、分压器等部件；后续升级更高电压、更大容量测试需求时，无需整体更换设备，仅扩展对应模块即可。
电动调压器
额定容量：30kVA 输入电压：380V
输出电流：78.9A 输出电压：0~430V
电压分辨率：0.1V 电压不稳定度：＜1%

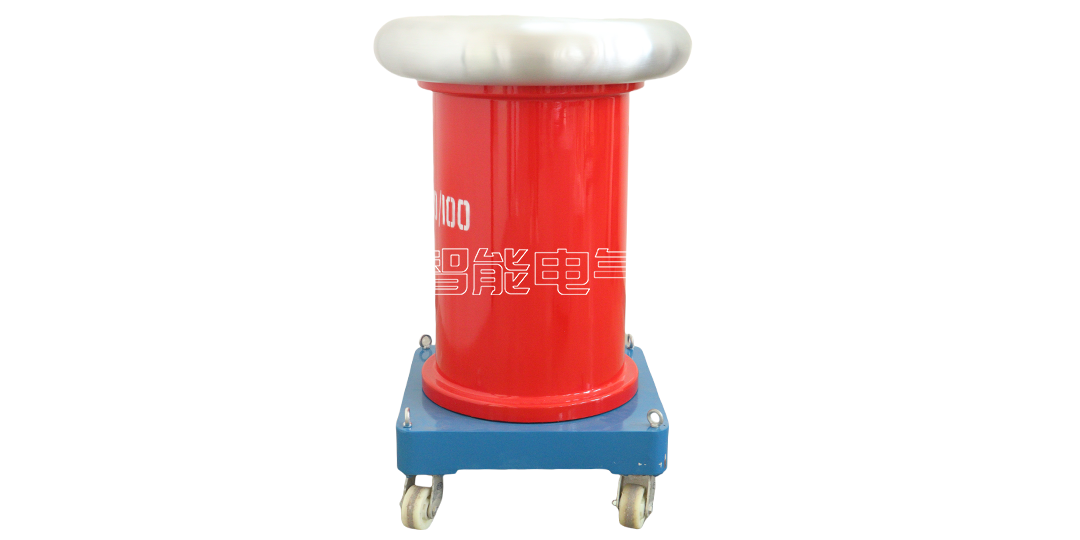

试验变压器
额定容量：30kVA 输入电压：400V
输出电压：0~100kV 高压电流：300mA
测量电压：100V 输出电流：75A
额定电压下系统局放量≤10PC 绝缘介质：绝缘油

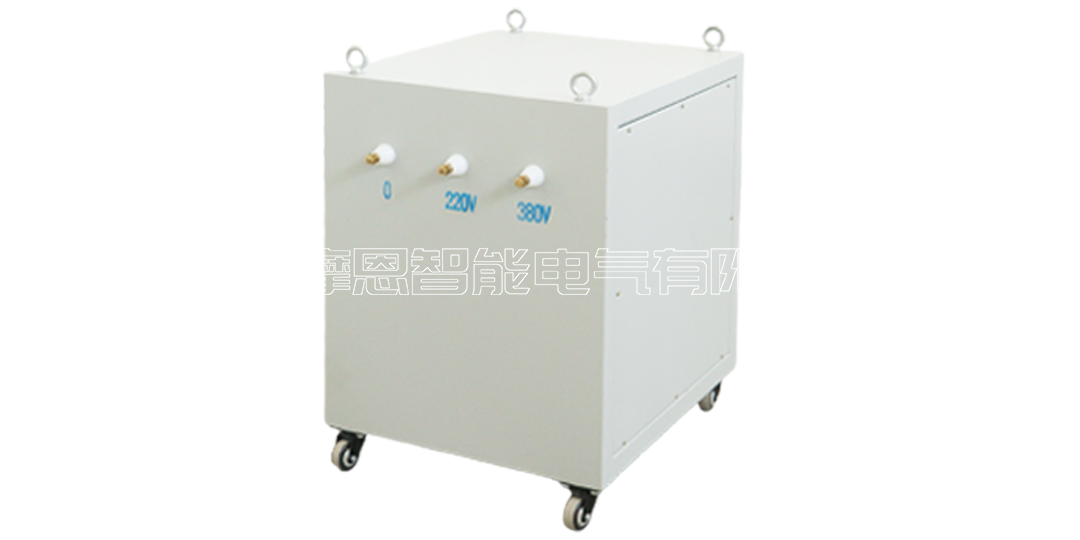

隔离变压器
额定容量：30kVA 输入电压：400V
输出电压：400V 额定电压下系统局放量≤10PC

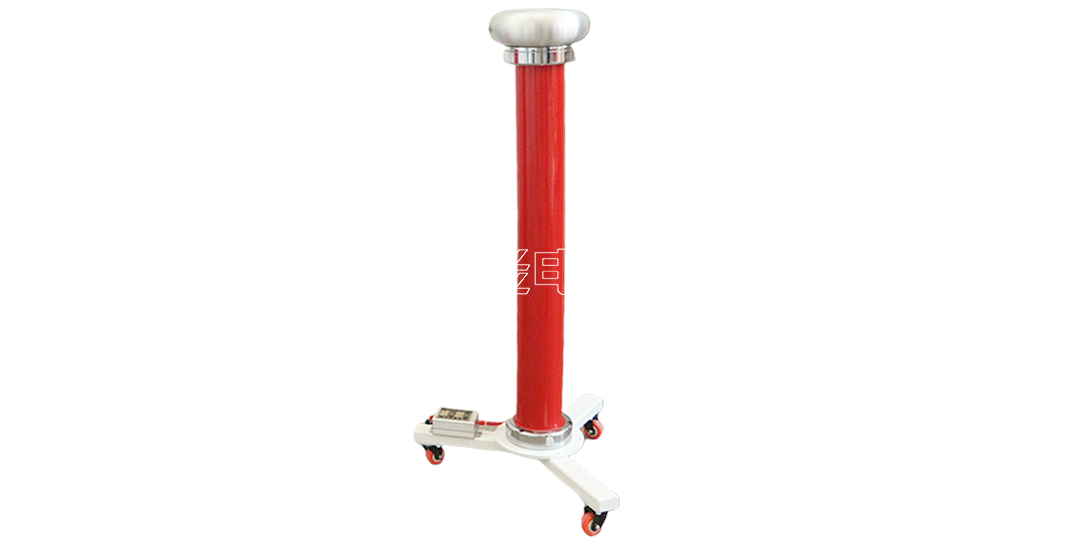

耦合电容器
额定电压：100kV 电容量：300pF
局放量:≤10pC 分压比：1000:1

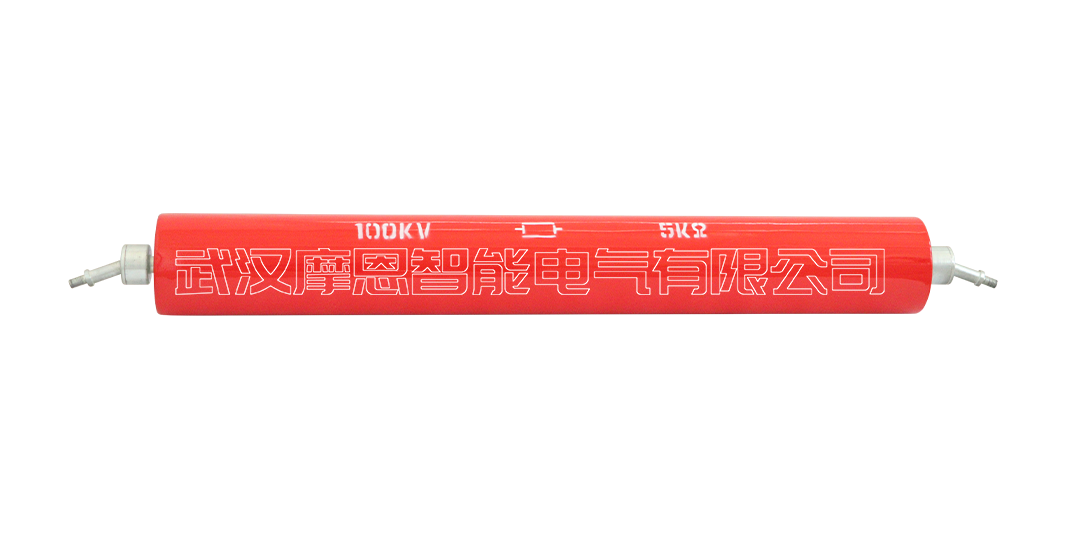

保护电阻
额定电压：100kV 额定电流：0.3A
控制台
试验变压器
