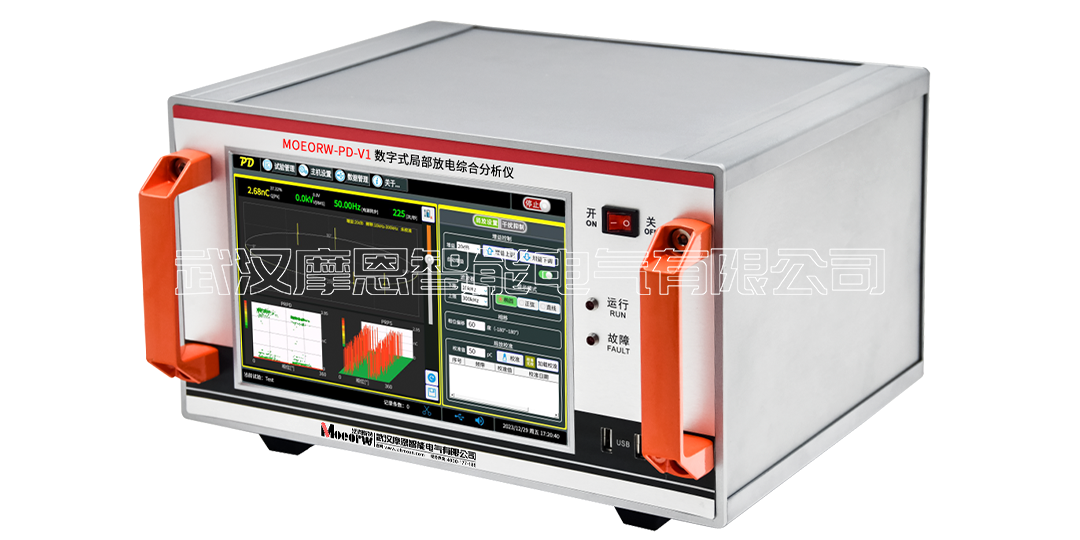

MOEORW-PD-V1 数字式局部放电综合分析仪

产品概论

       此手册是对检测仪系统的整体描述，是如何快速、正确使用这款仪器的指南。也包含了这款仪器的产品特征和技术规范。参考此手册以便正确安装以及高效的进行局部放电测量。

简介

       数字式MOEORW-PD-V1数字式局部放电综合分析仪采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式MOEORW-PD-V1数字式局部放电综合分析仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。

技术指标

       局放测量系统

       1、局放测量通道数量：单通道

       2、输入阻抗 50Ω

       3、模拟滤波器（-6dB） 满足IEC60270、GB/T7354-2018标准

              下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选

              上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选

       4、检测灵敏度 <1pC(CA=10nF/CK=1nF)

              <0.1pC(CA=1nF/CK=1nF)

       5、测量范围 0.05pC-10000nC

       6、采样精度 14bit

       7、采样率 60MHz

       8、增益调节范围 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调。

       9、可测试品电容量范围 6pF~250μF

       10、线性度误差 <±3%

       电压测量系统

       1、电压输入范围：5~230VAC (RMS)

       2、线性度误差：<±3%

       3、频率范围：10~450Hz

       4、同步方式：电源同步或电压输入同步自动切换

       5、同步精度：<1°

       接口

       1、局放输入：1×BNC

       2、电压输入：1×航空插头

       3、通讯接口：1×RS232

       主机参数

       1、操作系统：Linux操作系统

       2、存储：8G及以上

       3、电源：176~264 VAC，50/60Hz

       4、电源保险：250V T 5A

       5、操作温度：-10°C~50°C

       6、贮存温度：-40°C ~60°C

       7、相对湿度 5%~95%，无冷凝

       8、外观尺寸：355mm×282mm×200mm（宽×深×高）

       9、自身重量：11kg
