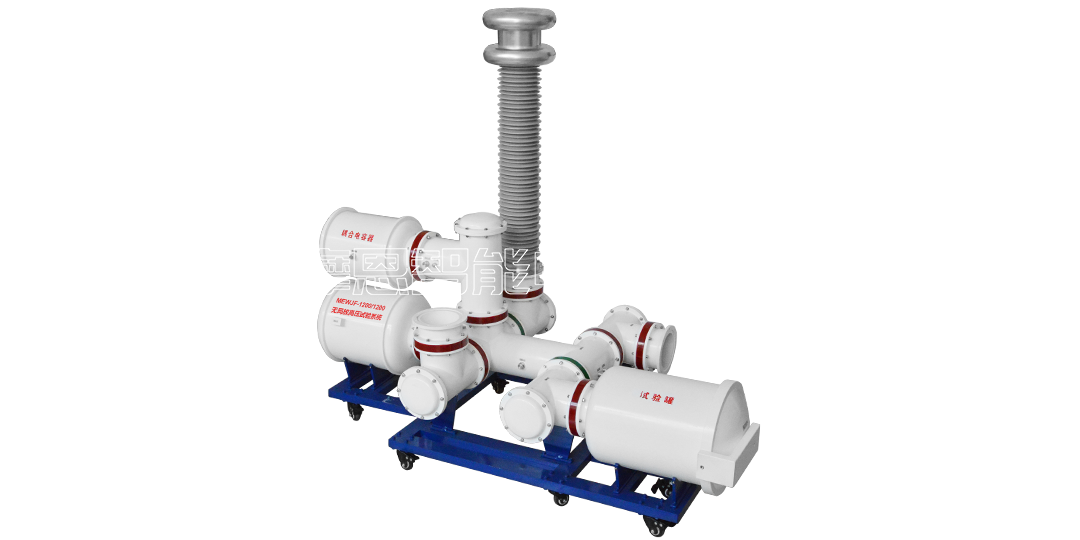

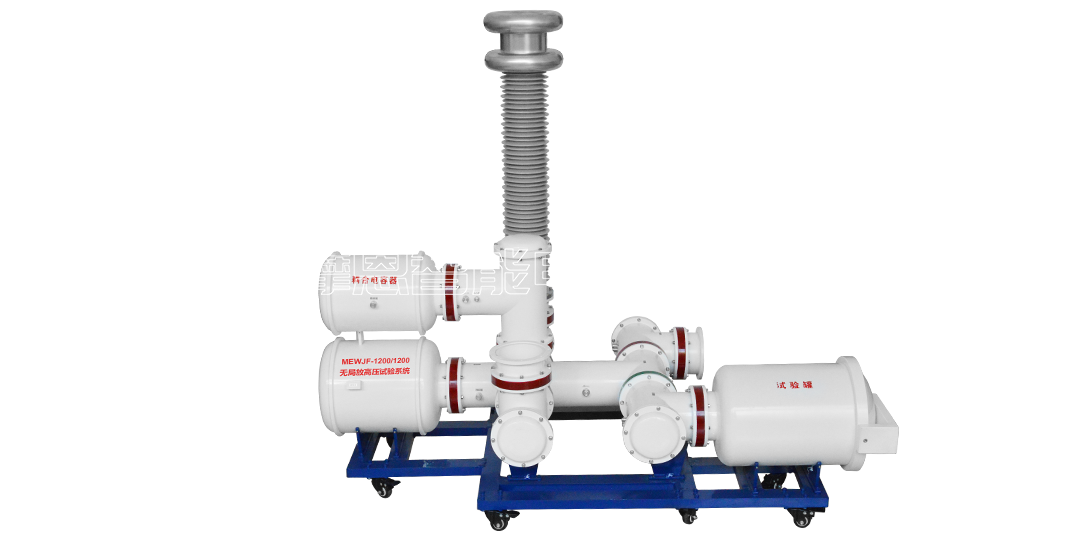

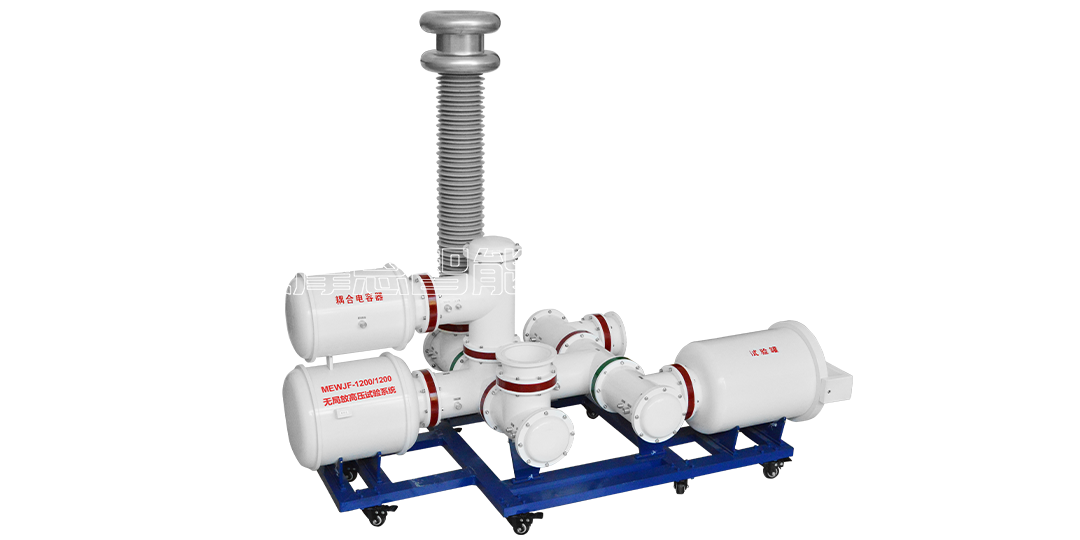

MEGTS 罐式高压无局放组合试验系统

产品概述
产品证书
售后保障
相关推荐

适用范围

SF6 气体绝缘组合试验变压器是专门为工厂和现场测试金属封装的电力设备（GIS）、高压电力电缆、组装 GIS 所需的部件的出场试验（盘式绝缘子、绝缘结构件、电压互感器等）而设计的。其优点在于它的全封闭性，能在普通环境下完成局部放电试验，放电测试背景一般能调试在小于 1Pc.在该设备上加装高压套管还能对常规的电力设备进行耐压试验。

优点

1、该设备体积小可用最小的空间

2、组件重量轻

3、能够承受长距离运输的坚固耐用结构

4、直接与被试品连接

5、所有高压部分全封装在密闭的空间中保证了运行人员的高安全性

6、宽范围的应用，加装套管能进行常规设备的耐压试验

7、内置高压测量和局放耦合电容器

8、内置高压隔离开关可将多路试品接口分离，以保证高压试验时的安全性

品质

该产品质量保证符合 ISO9001 和国家标准。电气测量和控制系统为独特的设计和制造。该测试系统设计符合 VDE0104 标准，对运行人员能够实现最佳保护。该设备具有过压、过流及电压瞬变时自动停机，故障的损害最小。

测试系统功能

密封的高压试验变压器是一种常规的变压器，通过调压器来改变试验变压器的一次电压而获得所需的高压电压。补偿电抗器连接在试验变压器的一次上（容量在 500kVA 以上时在试验变压器低压侧有独立的补偿绕组）来补偿试品的容性电流。因此，该设备对系统电源容量的要求就大大的减小了。
测试系统功能

对于现场流动的试验系统，我们将调压器、补偿电抗器、电源隔离变压器及操作控制系统安装在一个体积不大的框架中，这种高集成度的结构具有运输方便和便于连接的优点。
使用高压隔离开关来隔离各种不同类型的试品接口（SF6 高压套管），实现了一机多用。
三相转换开关使得三相共箱系统的试验变得更加方便。
万向对接平台使得试验设备与 GIS 试品的连接变得得心应手。
