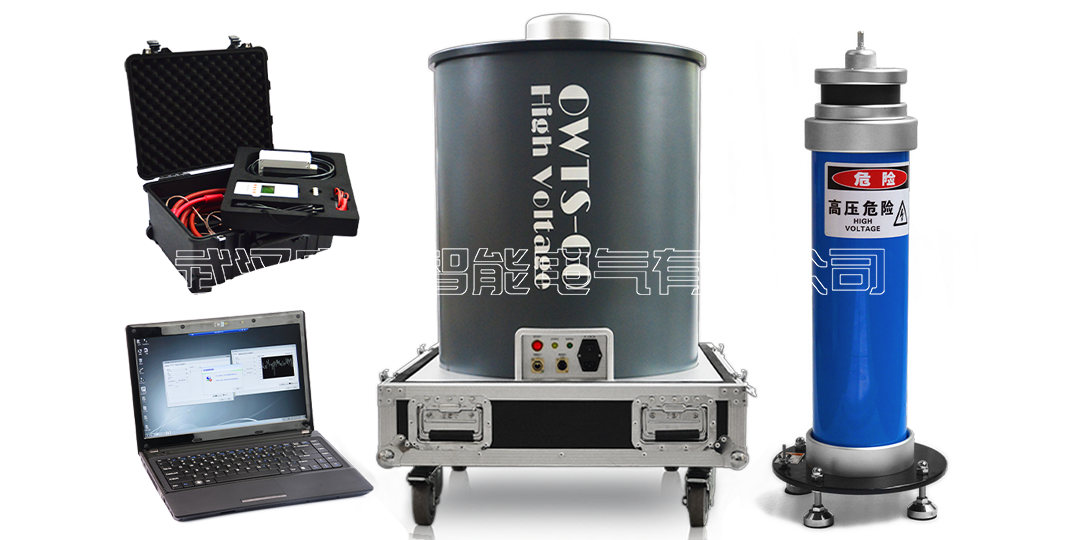

产品概述
振荡波电统局部放电检测和定位技术，是目前国际上应用比较广泛的能够有效检测和定位10kV-220kV电缆局部放电的位置且检测本身不对电缆造成伤害的先进技术，设备体积小巧轻便，针对电缆安装不良、铺设不当、电统配件的缺陷、因老化造成电缆的材质变化。远远超过简单的“通过”或“不通过”的测试，振荡波电源测试是一个先进的维护工具，不仅可以提供资产营理，还让电网运转得更好。

产品用途

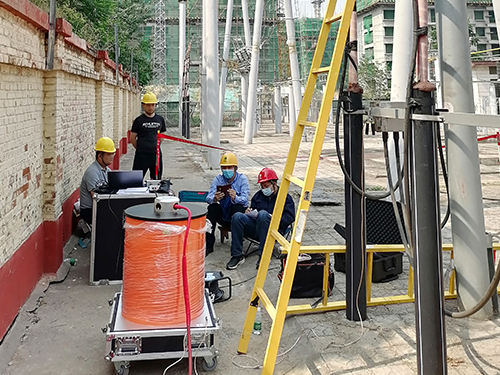

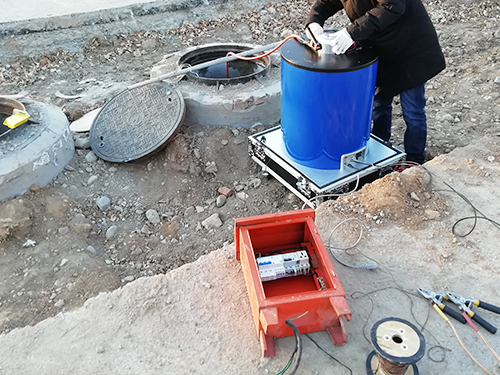

用于电力电缆的交接试验，排查电缆运输或者安装过程中可能存在的隐患，确保线路投运的安全可靠性。用于电力电缆的预试验：确认电缆终端头和中间接头在维修安装后的质量。用于运行电缆的状态诊断，通过对电力电缆局放和介质损耗的测量，估算运行电缆的状态，判定长时间运行后电缆的绝缘状况，从而科学安排检修，提供电缆的运行效率和可靠性。有效检测出电缆的各种局部缺陷并对其进行准确定位。
借助局放模式图的运用，我们可以得出其缺陷的严重程度以及位置。在进行振荡波局放测量时，我们通过对损耗因子的获取同时也可以对电缆绝缘老化程度进行评估，掌握其最新的健康状态。因此这种测试所带给用户的信息量远远超过了统一的单一的加压测试。其使用的是衰减的交流电压作为电压源，也叫OWTS。
其检测电压的发生原理来自于电路理论中最基础LC振荡原理：被测电缆被持续加压，当到达目标电压时，通过高压半导体开关将电缆通过电感成电。因此在发生局部放电时就会产生相应的振荡的放电电压，同时获得电缆的损耗因子。这种交替震荡的放电（脉冲）数量一般会达到50次左右，在这50次放电中可以将危及电网正常运行的缺陷转换成可以测量的局部放电现象。

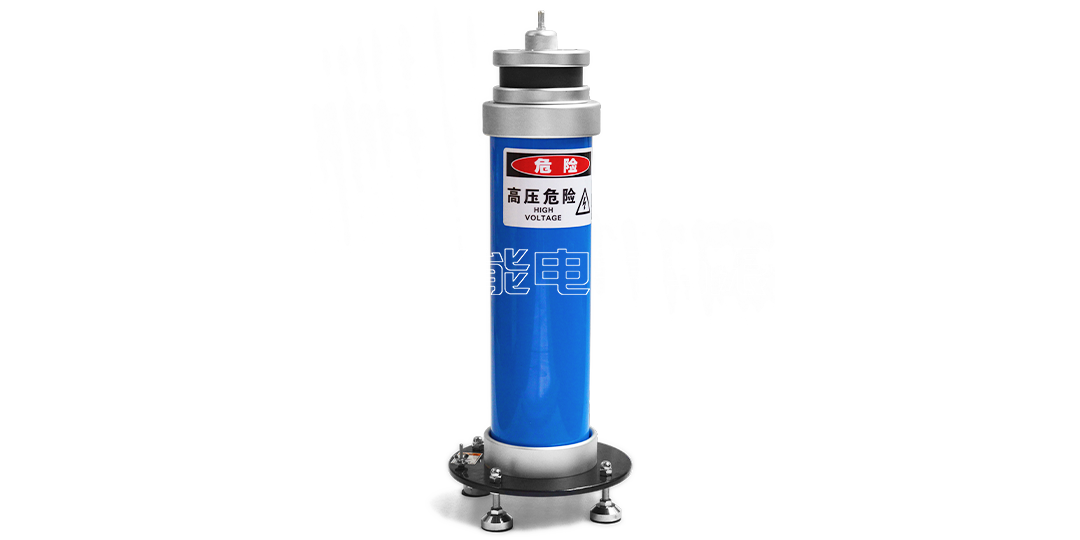

硬件功能

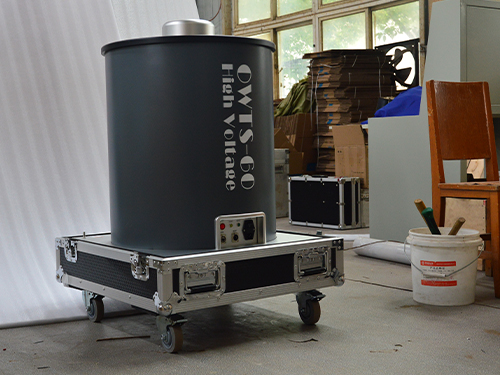

生成阻尼振荡电压波；

耐压测试；

局部放电测试；

具备过压、短路和过载保护。

软件功能

故障定位点；

基于等效时频分析的脉冲分离；

生成放电特征谱图；

获取视在放电量信息、放电起始电压、放电熄灭电压等；

定制化报表。

电荷量校准功能。

试验电压控制和测量功能。

数据保存及读取功能。

局放定位结果的谱图显示及编辑功能

系统参数

局放检测灵敏度：不高于10pC；
定位精度：不大于1%；
测量误差：不大于10%；
局部放电测量性能：不大于10%；
定位频带：150k～50MHz;
振荡波测量性能：电压波形8周期衰减不大于48.4%；
可测电缆电容量：0.05～4uF；
电压峰值误差：不大于3%；
通讯方式：有线方式和无线方式；
尺寸/重量：798×748×965（mm）（长×宽×高）/重量80kg ；
局放校准器：1pC～100nC，输出校准波形上升时间不大于60ns;
电源：AC220V±10%，50Hz，6A。
局部定位功能

同时定位多个局放缺陷。
能够人工设定局放定位量阈值。
其他功能

具备自动测量电缆电容量的功能。
具备测量局放起始电压、局放熄灭电压和局放水平的功能。
峰值电压输入、相电压倍数输入、有效值电压输入三种加压模式。
各档位输出电压的加压次数可设定。
能够生成局放PRPD谱图。
具备分析和生成测试报告功能。
控制单元具备无线和有线数据传输的功能。
仪器具备紧急停机功能和安全控制回路。
