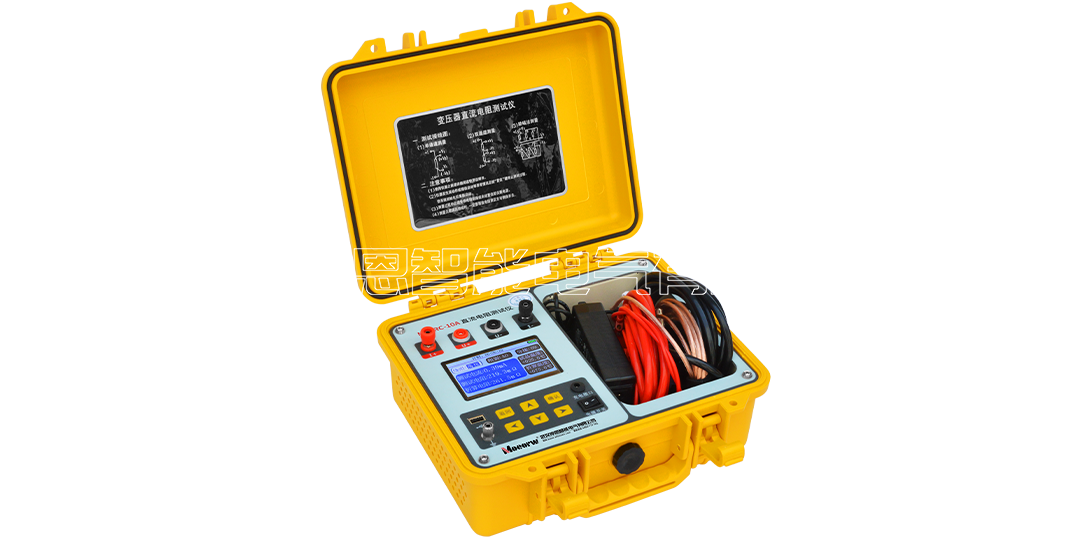

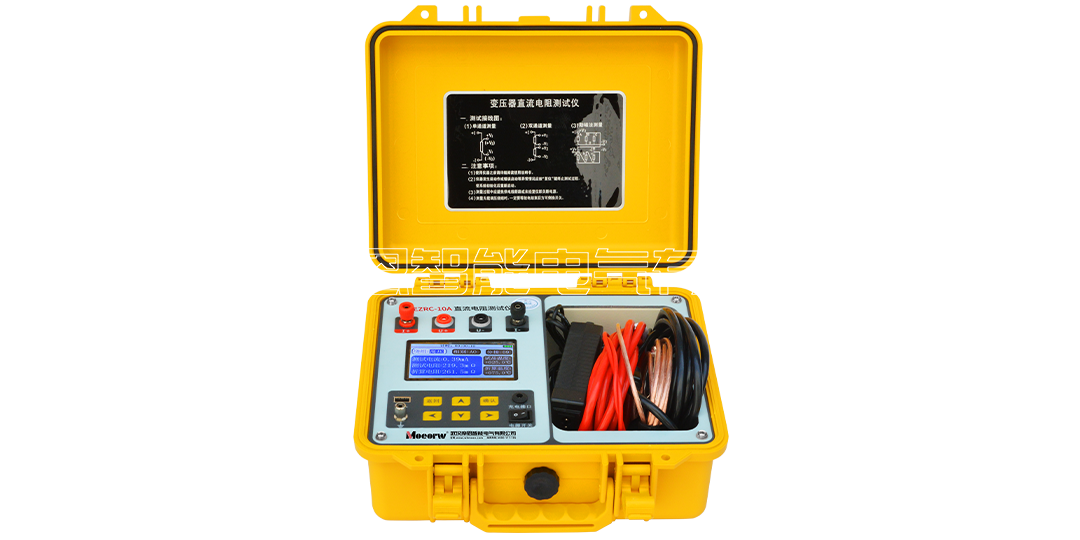

MOEORW-4610A1 直流电阻测试仪

产品概述
产品附件
产品证书
售后保障
相关推荐

概述

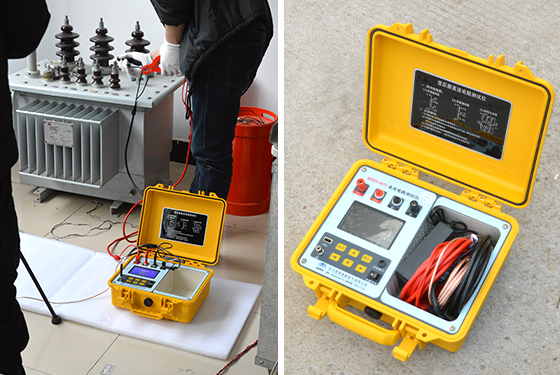

直流电阻的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要，我公司利用自身技术优势研制了MEZRC-10A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、量程宽、数字显示等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现直阻的快速测量。

安全措施

1、使用本仪器前一定要认真阅读本手册；

2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动；

3、对仪器的维修、护理和调整应由专业人员进行；

4、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线；

5、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位；

6、测试过程中，禁止移动测试夹和关断供电线路。

性能特点

1、仪器输出电流大，且重量轻；

2、仪器提供6档输出电流选择，最大可以输出10A电流；

3、仪器测可以按照设置的温度进行电阻温度折算；

4、具有完善的保护电路，性能更可靠；

5、锂离子电池供电，便于现场操作；

6、具有音响放电报警，减少误操作；

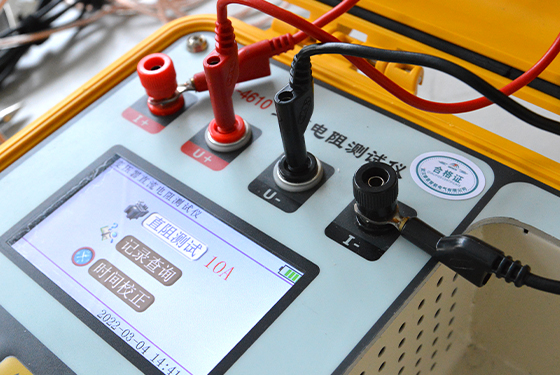

7、4.3寸彩色液晶显示，分辨率为480×272的TFT真彩显示屏，中文操作菜单；

8、仪器采用机线一体模式，内置专用测试线，便于携带；

9、本机存储容量大，最多可以存储200条测试记录；

10、具有USB接口，可以将测试数据转存到U盘；

11、参数设置更加完善，可以设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度值等。

技术指标

1、输出电流：10A、5A、1A、200mA、40mA、＜5mA；
2、量程：
0.5mΩ～100mΩ （10A）
30mΩ～1Ω （5A）
60mΩ～5Ω （1A）
100mΩ～50Ω （200mA）
300mΩ～200Ω (40mA)
100Ω～100kΩ (<5mA)
3、准确度：0.2%±2μΩ；
4、分辨率： 0.1μΩ；
5、工作温度：-20～40℃；
6、环境湿度：≤80%RH，无结露；
7、海拔高度：≤1000米；
8、工作电源：12V/6Ah锂电池供电；
9、外形尺寸：323*275*135mm；
10、重量：5.0kg（包括测试线）。
注意事项

1、在测量无载调压变压器倒分接线前一定要等放电结束后，报警声停止，方可切换分接点。
2、拆线前，一定要等放电结束后，报警声停止，关断电源后，再进行拆线。
3、选择电流时要参考技术指标栏内量程，不要超过量程和欠量程使用。超量程使用时，由于电流达不到预设值，即使强行继续测试结果稳定性太差。欠量程时，电流太小，对于大容量变压器数据不稳定。当出现此两种状态时要确认量程，选择合适的量程进行测试。
4、充电说明：给仪器充电，必须使用仪器自带的专用充电器，充电时，充电器红灯亮，电池充满，充电器指示灯由红灯变为绿灯。
