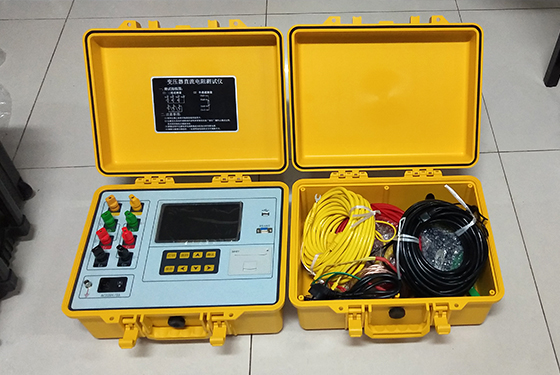

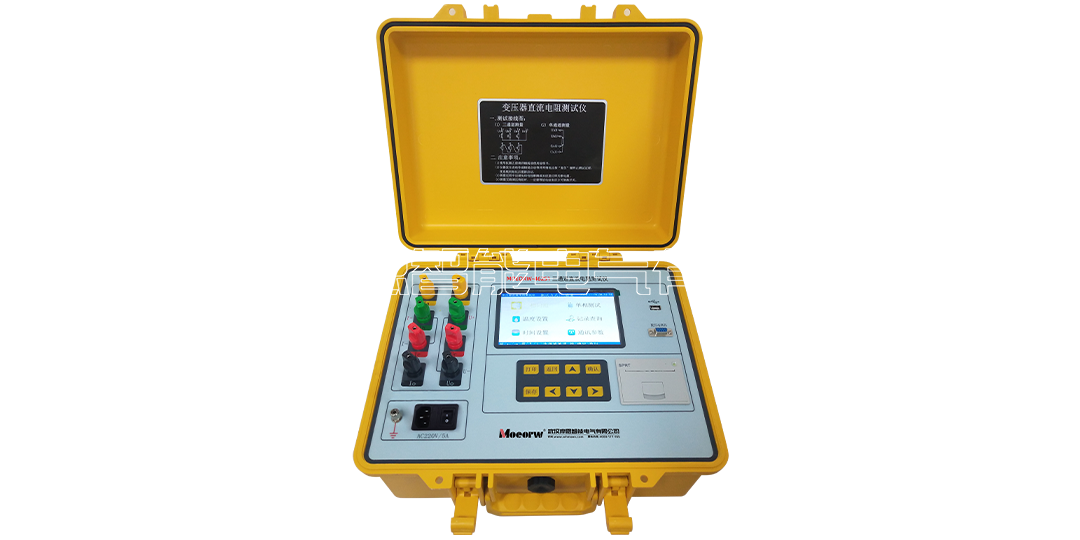

MOEORW-462S1 三通道直流电阻测试仪

产品概述
产品证书
售后保障
相关推荐

概述

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为满足变压器直流电阻快速测量的需要，我公司研制了针对YN联接绕组的MEZRC-III(20A)三通道直流电阻测试仪。该仪器实现了三相同时加电，独立电流采样、电压采样，同时测量并显示三相电阻值和三相不平衡率的功能，大大缩短了变压器直流电阻的测试时间，解决了电力变压器各分接绕组直流电阻测试耗时长的问题，所需时间仅为传统方法的1/3。

安全措施

使用本仪器前一定要认真阅读本手册。

仪器的操作者应具备一般电气设备或仪器的使用常识。

本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

仪器应避免剧烈振动。

对仪器的维修、护理和调整应由专业人员进行。

测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

在测试过程中，禁止移动测试夹和供电线路。

性能特点

仪器输出电流大且自动选择电流操作简便。

三通道测量，实时采集，同时测量三个电阻值，并计算三相电阻不平衡率。

既可以三相同时测量，也可以按传统方式单通道测量，同时具备温度换算功能，使用方便。

具有完善的保护电路，可靠性强。

内置日历时钟、500组数据存储、调阅、打印功能。

可以设置电阻的相序、分接位置等打印信息。

工业塑壳机箱，重量轻，便于携带。

具有音响放电报警，放电指示清晰，减少误操作。

技术指标

输出电流：自动选择电流（最大20A）
量程范围：0～100Ω
准确度：±（0.2%+2个字）
最小分辨率：0.1μΩ
工作温度：-20～40℃
环境湿度：≤80%RH，无结露
工作电源：AC220V±10%，50Hz±1Hz
体积：长400mm*宽340mm*高195mm
净重：8kg
注意事项

测试无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
在拆线前，一定要等放电结束后，报警声停止，再进行拆线。
1、用三通道时注意因为第一组数据测试时磁路初次建立可能时间较长，倒换分接时稳定时间会缩短。
2、用助磁法测试时，三条线的短接点在放电完毕后拆线时，可能有剩余电流，拆除时可能会打火放电，此属正常现象。
