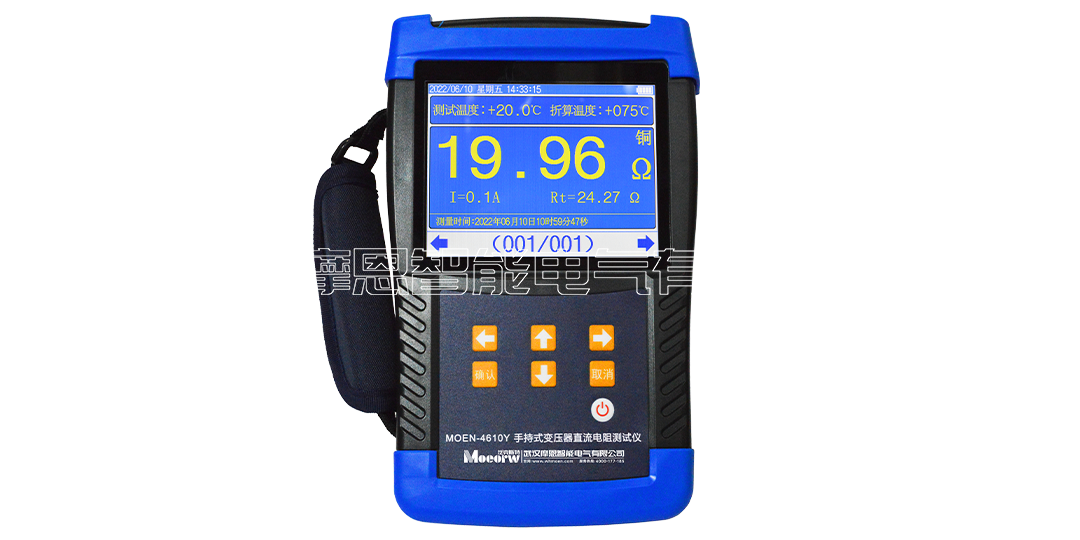

MOEORW-4610Y 手持式变压器直流电阻测试仪

简介

MOEORW-4610Y 手持式变压器直流电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，更加轻便，便于携带。

产品不仅适合变压器、互感器、电抗器等感性试品的测量，而且适合铜排、导线、开关触点等阻性试品的测量，仪表测试速度快、准确度高。

功能特点

1、锂电池供电或者220V交流供电自适应，一次充电，可连续进行上百台变压器直流电阻测试，测试过程简单、方便。

2、输出六档电流，最大输出10A电流，最大输出25V电压，并且可自动选择电流，方便快捷。

3、量程宽、精度高，500uΩ～50KΩ。

4、具有电阻温度换算功能，且可选配无线测温模块，实时测量现场试品温度，以确保电阻折算值的准确性。

5、具有反电动势保护、断线保护、断电保护、过热报警等多种保护功能。

6、 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

7、配备外置式打印机（选配），便于数据打印。

8、具有本机存储和优盘存储。

功能模块

1.测试接线区：红、黑两色接线座，分别对应I+、U+、U-、I-，测试线另一端有红、黑两色测试钳，对应接被测试品。

2.天线座：请接专用的胶棒天线，用于无线测温信号的接收。

3.显示屏：5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。

4.按键：操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。

5.电源开关：整机电源开关，开机时拨到开位置，关机时拨到关位置。

6.RS232接口：连接外置打印机。

7.充电接口：使用仪器专用充电器进行充电。

8.USB接口：外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的U盘；在存储过程中，严禁拨出优盘。

操作使用说明

1.测试接线

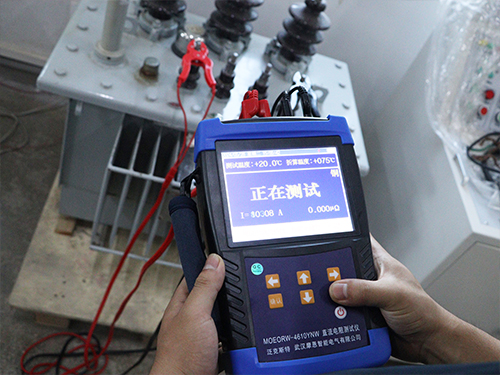

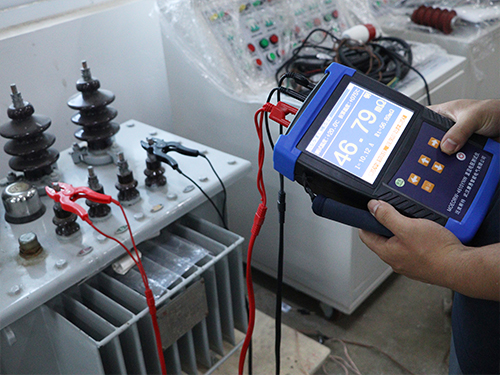

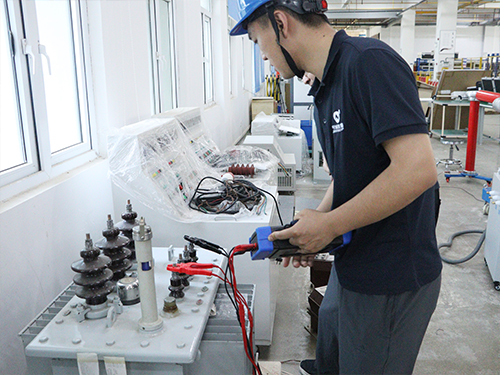

测试线的红、黑测试钳接被测试品的两端；测试线另一端按颜色接仪表的红、黑接线柱。
2.智能电量管理
仪器在长时间未操作时，自动调暗液晶背光，以节省电量；仪器带低电量充电提示功能、过放保护功能；仪器电量低时可插充电器充电，并可在充电过程中正常使用仪器。
操作使用说明

3.打印机使用说明
打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。
打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
注意事项

1.测试无载调压绕组，不允许在测试过程中或未放完电时切换无载分接开关。
2.在测试过程中或放电过程中不允许拆除测试线和切断电源开关。
3.在测试变压器过程中，变压器未测量侧绕组必须开路。
