设计用途
设计用于对保护类、计量类 CT/PT 进行自动测试，适用于实验室也适用于现场检测。
参考标准
GB 1207-2006、GB 1208-2006
主要特征
• 支持检测 CT 和 PT。
• 满足 GB1207、GB1208 等规程要求。
• 无需外接其它辅助设备，单机即可完成所有检测项目。
• 自带微型快速打印机、可直接现场打印测试结果。
• 采用智能控制器，操作简单。
• 大屏幕液晶，图形化显示接口。
• 按规程自动给出 CT/PT（励磁）拐点值。
• 自动给出 5%和 10%误差曲线。
• 可保存 3000 组测试资料，掉电后不丢失。
• 支持 U盘转存资料，可以通过标准的 PC 进行读取，并生成 WORD报告。
• 小巧轻便≤22Kg，非常利于现场测试。
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～1200V（电流最大设置值20A） |
|
|
大电流输出 |
0～600A |
|
|
励磁测量精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
角差 比差 |
分辨率 |
0.1分 |
|
分辨率 |
0.001% |
|
|
CT 变比测量 |
范围 |
≤5000A/1A(25000A/5A) |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90% |
|
|
尺寸、重量 |
尺寸：450mm × 280mm × 340mm |
|
测试仪主要测试功能
|
T |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出5%和10%的误差曲线，可测限值系数实际值（ALF） |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 比差测量 |
|
• 一次通流测试 |
• 相位（角差）测量 |
|
• 比差测量 |
• 交流耐压测试 |
|
• 相位（角差）测量 |
• 铁心退磁 |
|
• 交流耐压测试 |
• PT伏安特性电压倍数可调(1.2—2.5) |
|
• 铁心退磁 |
|
|
•可测中低压互感器，零序互感器伏安特性 |
|
1）输入电压 220Vac±10%、额定频率 50Hz；
2）测试仪应该由带有保护接地的电源插座供电。如果保护地的
连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，
但是我们不保证安全；
3）参数对应的环境温度是 23℃±5℃；
4）保证值在出厂校验后一年内有效。

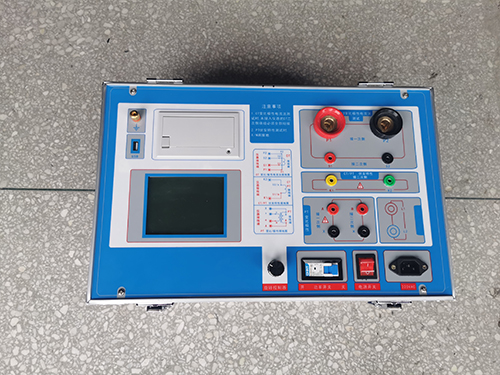

设备接地端子；U 盘转存口
打印机；液晶显示器
控制器；过流保护（功率）开关
P1、P2：CT 变比/极性试验时，大电流输出端口
S1、S2：CT 变比/极性试验时，二次侧接入端口
K1、K2：CT/PT 励磁（伏安）特性试验时，电压输出端
口
A、X ：PT 变比/极性时，一次侧接入端口
a、x ：PT 变比/极性时，二次侧接入端口
