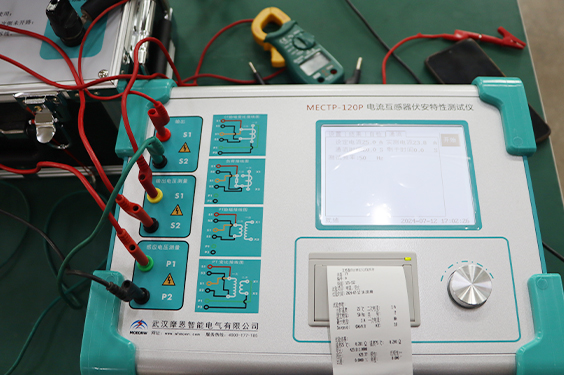

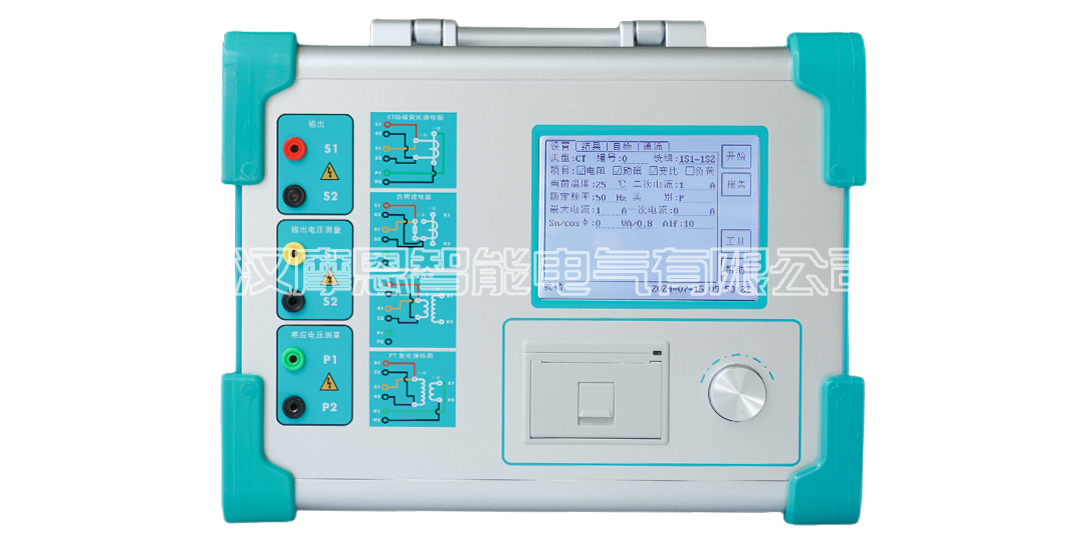

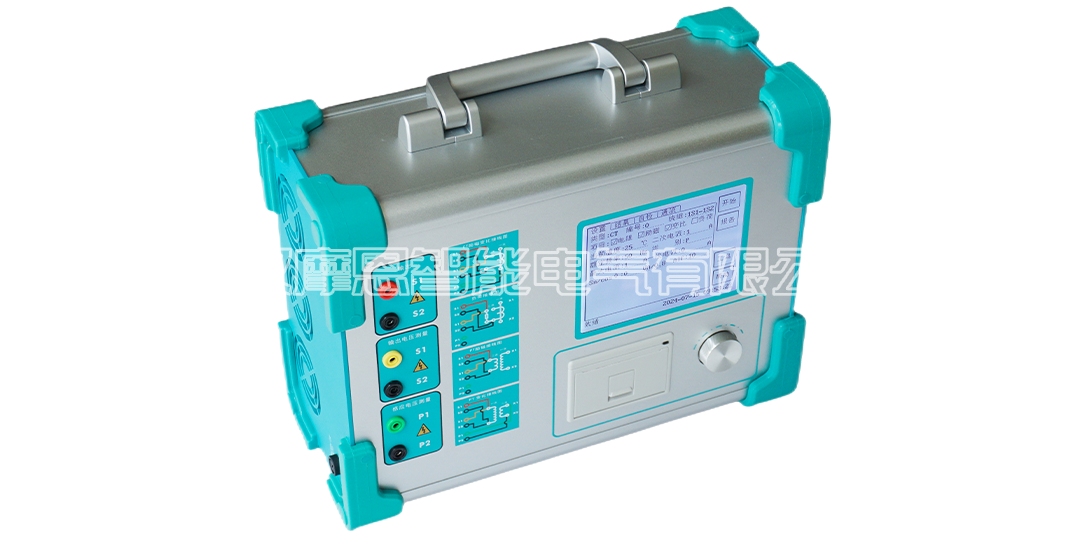

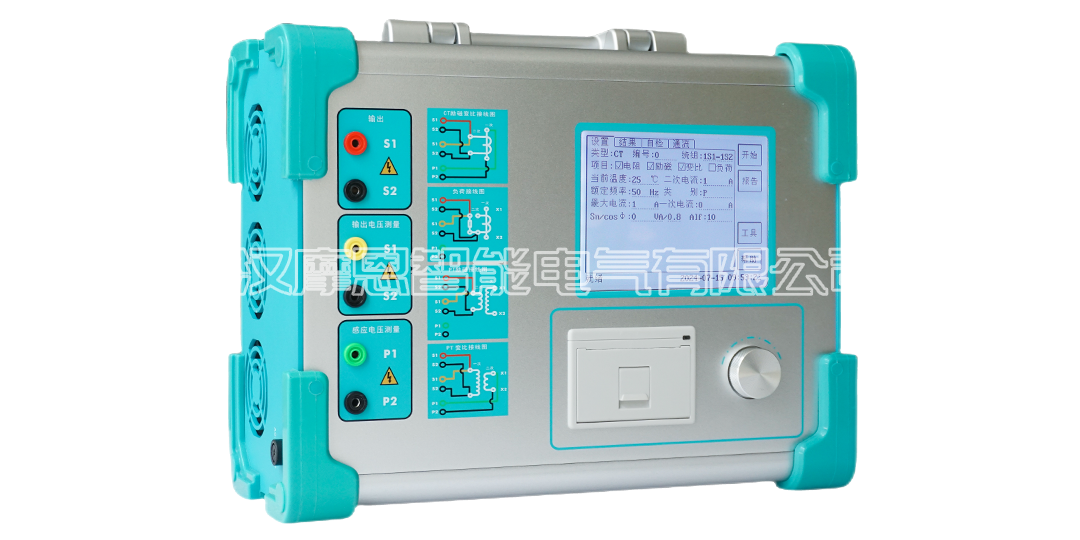

MECTP-120P 互感器综合测试仪

仪器主要技术特点

1）可采用直流法和变频法测试电流互感器励磁电压79kV以下的励磁特性（含TPY级互感器测试）；满足自动检测接线，接线错误报警提示。

2）可采用电压法和电流法测试电流互感器（包含变压器套管内CT）变比、极性，仪器操作面板应采用绝缘工程塑料薄膜。

3）具有升流输出功能，外置升流器输出最大电流不小于190A。

4）测试电流互感器二次绕组直流电阻、电流互感器二次回路负载。

5）可测试电压互感器励磁特性、变比极性、二次绕组直流电阻。

6）按IEC60044-1（GB1208-2006）、IEC60044-6（GB16847-1997）标准绘制励磁曲线和计算拐点电压/电流。

7）可以绘制5%、10%误差曲线。

8）满足比值差、相位差测量。

9）测定剩磁系数、励磁电感、二次时间常数、暂态面积系数、峰值瞬时误差、准确限值系数、仪表保安系数。

10）可绘制电流互感器磁滞回线。

11）可使用U盘将测试数据转存至PC机生成word格式报告。

安全注意事项

1. 为了保护设备及您的人身安全，使用前请详细阅读说明书，严格按说明书操作。

2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

3. 仪器侧面的风扇、通风孔为通风散热而设，为保证仪器正常工作，请勿堵塞。

4. 本仪器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。

5. 作为安全措施，该仪器配有保护接地端子，试验前应将仪器侧面的接地端子可靠接地。

6. 仪器工作电源为110~260V（47/63Hz）交流电源，应选用10A 及以上的电源线。

7. 不要让任何异物掉入机箱内，以免发生短路。

8. 运输时请在仪器外面铺垫海绵等缓冲保护物，以免振动颠簸损坏仪器或降低仪器精度。

9. 请勿随意删除主机保存的历史试验记录，避免造成试验数据丢失。

仪器主要技术参数

输入电源电压 AC110~264V，47~63Hz
输出 0~360Vrms，12Arms，36A（峰值）
电压测量精度范围：2~360Vrms，精度：±0.1%
CT变比测量范围：1~40000，精度：±0.1%
PT变比测量范围：1~40000，精度：±0.1%
相位测量精度：±2min，分辨率：0.5min
仪器主要技术参数

绕组电阻测量范围：0~300Ω，精度：0.1%±1mΩ
交流负载测量范围：0~1000VA，精度：0.2%±0.02VA
通流功能（选配）范围：0~200A；时间：0~180S
工作环境温度：-20οC~50οC，湿度：≤90%
尺寸、重量尺寸340mm×260mm×140mm，重量≈7kg

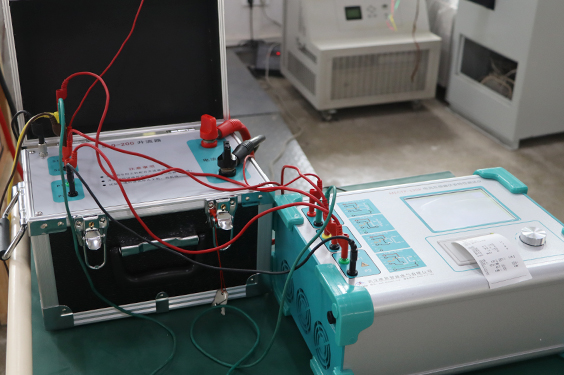

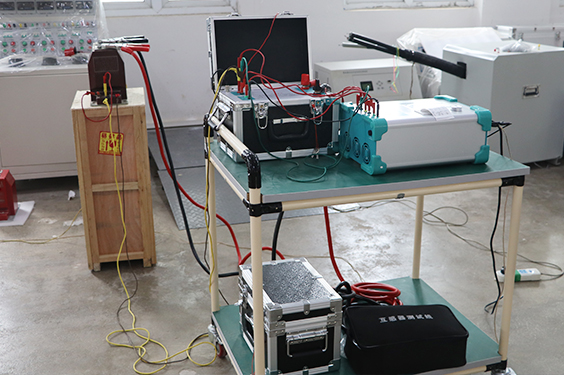

接线方法

选择电压测试时，将S1短接另一个S1，S2短接另一个S2。用万用表电压档测量S1和S2之间的电压，若与实际电压相符，说明设备能够输出电压且电压测量环节正常。
·选择电流测试时，将电源输出的S1、S2端子短接。电压回测的S1、S2不接。可在输出的S1和S2之间串入万用表电流档，若万用表测量的电流与实际电流相符，说明设备能够正常输出电流且电流测量环节正常。
