MEHT-10CMA 互感器检测设备

产品概述
产品证书
售后保障
相关推荐

建设目标

2018年国网公司颁布了10kV~35kV计量用互感器技术标准，使10kV~35kV计量用互感器在大小尺寸、外观、结构形式等方面得到统一。同时对互感器的检测流程进行了明确规定，试验项目进行了明确定义。目前，天津市的10kV电力互感器招标前送样及到货前抽样全性能检测工作天津营销服务中心负责开展。

10kV计量用互感器抽检实验室建设将为天津营销服务中心的10kV计量用互感器检测工作带来以下几方面的提升。

提升试验能力：本项目的实施可实现10kV计量用互感器的抽检验收试验项目，实现对送检样品的抽样验收检定和招标前送检样品的抽样验收检定。

提高管理信息化水平：通过信息管理系统的建设，使10kV计量用互感器在各测试项目均可实现数据的自动化管理及结论判断，实现计量用互感器在抽检流程中的信息化管理。

提高实验室的安全性：通过对计量用互感器高低区试验区域的精细划分，以及装置集成化设计，避免工作人员与危险源接触，使作业人员在安全可靠的环境下进行作业。

方案设计

10kV计量用互感器抽检实验室建设过程中采用现代化实验室设计理念，可满足10kV计量用互感器抽检试验集中检测的要求。实验室包括电流互感器综合实验区、电压互感器综合试验区、机械性能检测检测试验区等区域。

主要配置的设备有：互感器综合试验装置、电压互感器短路承受能力试验装置、高低温试验箱、机械性能检测装置、阻燃试验箱。

（1）互感器综合试验装置：可以完成电流互感器/电压互感器绝缘电阻、一次/二次工频耐压、参比条件下基本误差试验、电流互感器磁饱和裕度试验、电流互感器剩磁误差试验、电流仪表保安系数试验、电压互感器励磁特性等试验。

（2）电压互感器短路承受能力试验装置：满足10kV计量用电压互感器的短路承受能力试验。

（3）高低温试验箱：适用于规范规定的各尺寸类型的10kV计量用互感器，可实现10kV计量用电流互感器/电压互感器在极限温度环境下的误差检定。

（4）机械性能检测装置：满足规范规定的各尺寸类型的10kV计量用互感器的底板载荷试验和弹簧锤试验。

（5）阻燃试验箱：满足10kV计量用互感器着火危险试验测试的要求。

（6）信息化管控软件平台：适用于省级计量中心开展10kV计量用互感器招标前全性能试验检定和到货后抽样检定。

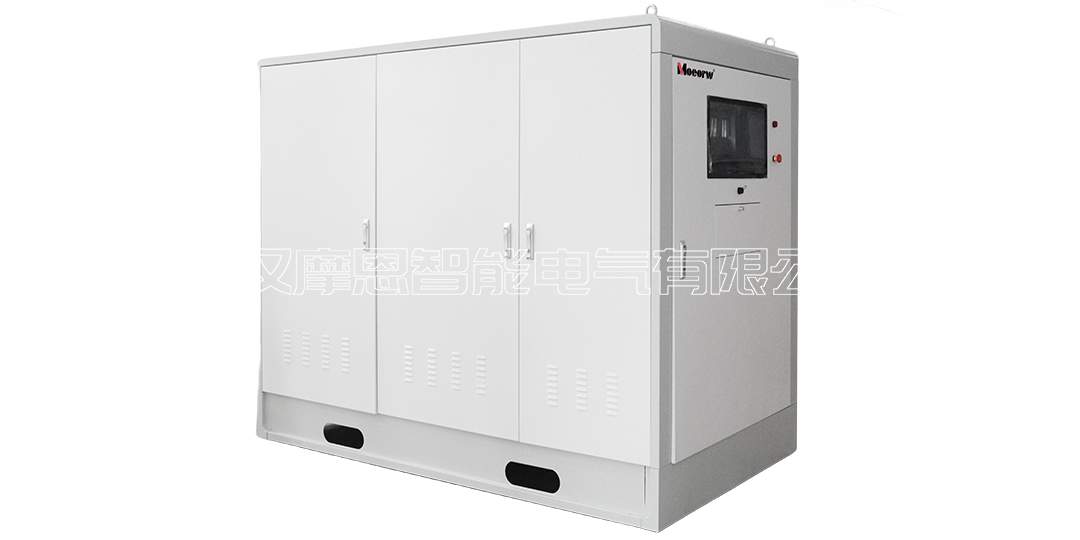

互感器综合试验装置

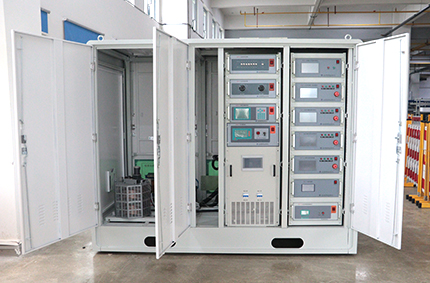

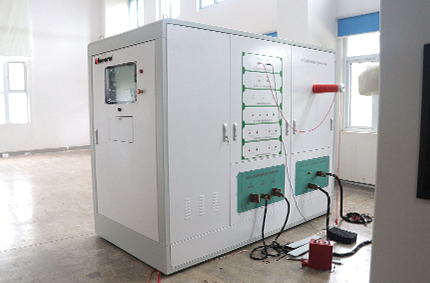

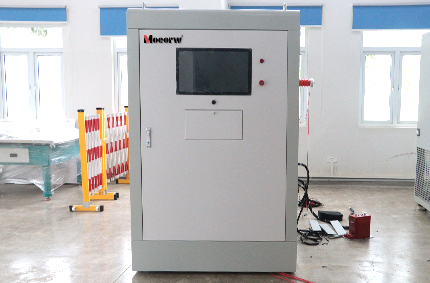

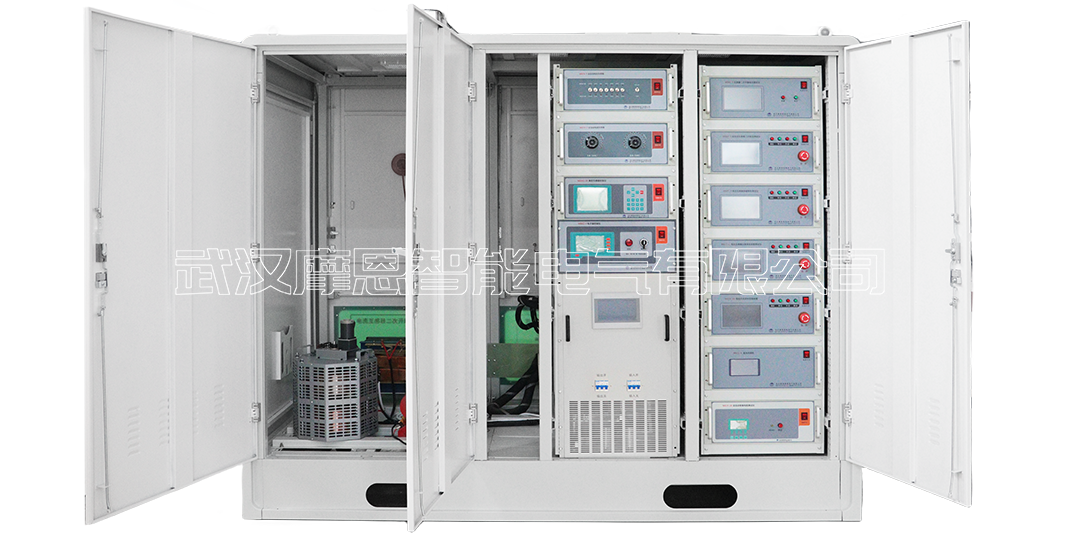

互感器综合试验装置采用集成设计，内含内含线性变频电源、升流单元、升压单元、带升流器标准电流互感器、带升压器标准电压互感器、误差测量单元、控制主机、控制面板、绝缘电阻试验单元、工频耐压试验单元；仪表保安系数试验单元、剩磁影响试验单元；配套触摸液晶屏，可就地控制；配网络接口，可以远程控制并将本地数据传输到集控中心；配扫描仪，可对被检设备进行扫描确认其信息；配工作指示灯并安装与机柜顶部，可显示工位状态。
主要技术参数

1、程控源：
输出电压：0～300V；
输出功率：10kVA
具有过热、过流、短路等异常状况保护功能；程控源输出低压波形和调节细度满足互感器误差测试的要求。
2、带升流器标准电流互感器
输出电流：0-2500A
输出功率：10kVA
一次电流：5～2000A；
二次电流：5A、1A；
工作范围：1-150%；
准确度等级：0.02S级；
3、带升压器标准电压互感器
1）升压器部分
输入：0-240V；
输出：10kV 50mA；
容量：10kVA。
2）标准器部分
一次电压：10/√3kV、10kV
二次电压：100/√3、100V；
准确度等级：0.02级；
工作范围：20%-120%；
耐压水平：42kV。
主要技术参数

互感器校验仪（误差测量）
电压量程（V）：0～200
电流量程（A）：5，1
测量范围：
同相分量（%）：0.0001～199.9 分辨率：0.0001（CT/PT）
正交分量（分）：0.001～999.9 分辨率：0.001
阻抗（Ω）：0.0001～100.0分辨率：0.001
导纳（ms）：0.0001～100.0分辨率：0.001
准确度级别：1级；
结构方式：结构方式：机架式4U机箱；大屏莫液晶显示。
接口：全隔离RS-232、RS-485串口；
