概述

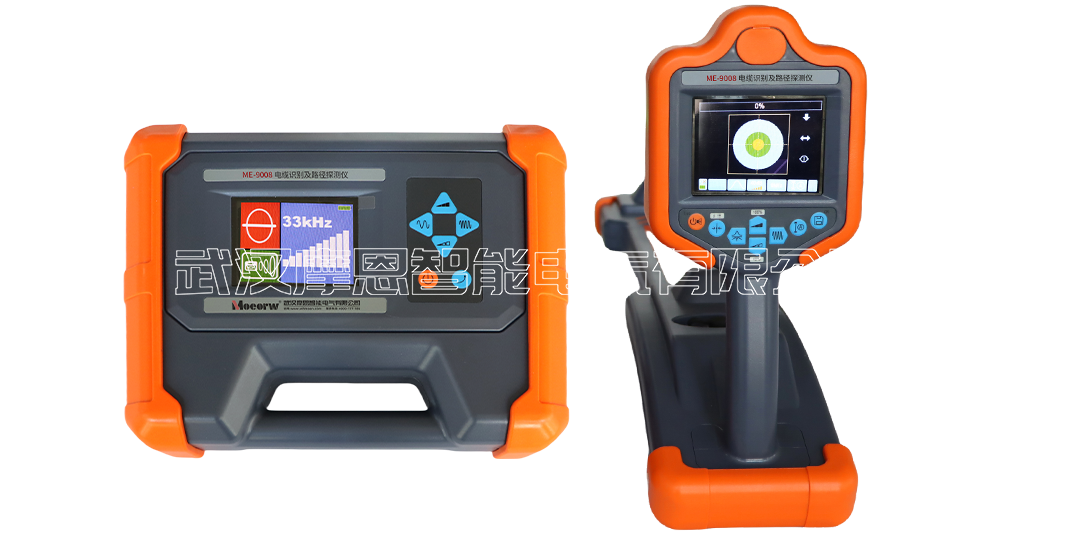

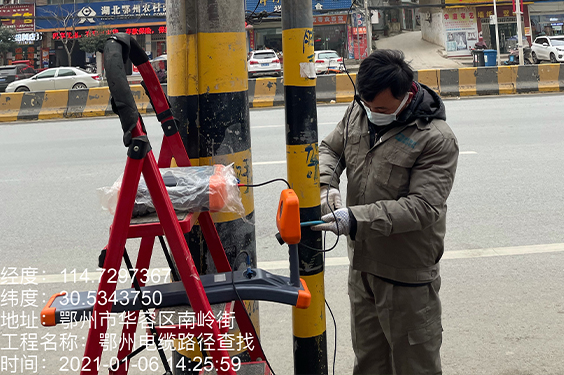

此设备是一套高性能专用地下电缆路径探测仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行唯一性识别，以及管道绝缘破损和部分类型电缆故障的查找。

功能特点

1.多种功能合一：路径探测 + 电缆识别 + A字架查障。

2.彩屏罗盘显示：透视地下管线一览无余。

3.超高灵敏度，0.5Hz超窄带宽接收，高度抗干扰。

4.跟踪正误提示：排除邻近管线干扰。

5.增强型测深：实时精准深度测量。

6.测深辅助传感器：信号畸变提醒。

7.多种被动探测频段：AFB全频被动探测，工频频段，射频频段。

8.AFB全频被动探测：无需选择频段，自动分析全频段信号，智能，方便。

9.高性能发射卡钳：向运行电缆耦合信号。

10.唯一性识别：使用柔性卡钳，操作方便，高度可靠，具有电流测量功能。

11.跨步电压探测：对地绝缘破损点查找。

12.大功率数字功放发射，全自动阻抗匹配，自动保护。

13.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

14.发射/接收全数字化处理，稳定可靠。

15.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

16.发射机具有辅助电源接口，外接电源支持更长运行时间。

17.IP65高等级防护。

18.USB-C氮化镓快充。

可选扩展功能模块

1.内置L1/L5高精度GNSS定位模块：路径信息记录和距离测量。

2.存储和蓝牙通讯模块：存储和向上位机导出记录数据。

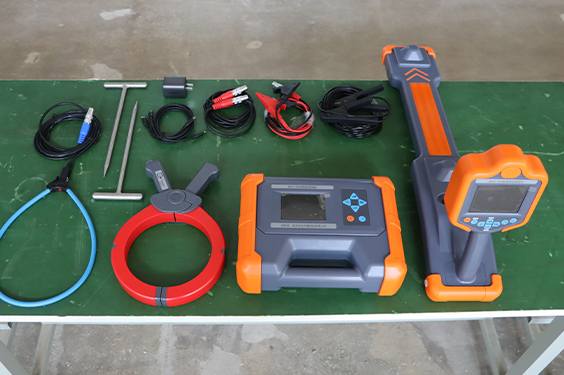

可选附件

1.测深辅助传感器：用于测深时的干扰提醒。
2.听诊器：用于狭小场合的电缆识别。
3.查障升压器和A字架：通过跨步电压法用于定位部分电缆故障和管线绝缘破损点。
4.定位模块：亚米级或厘米级可选，用于高精度路径信息记录和距离测量。

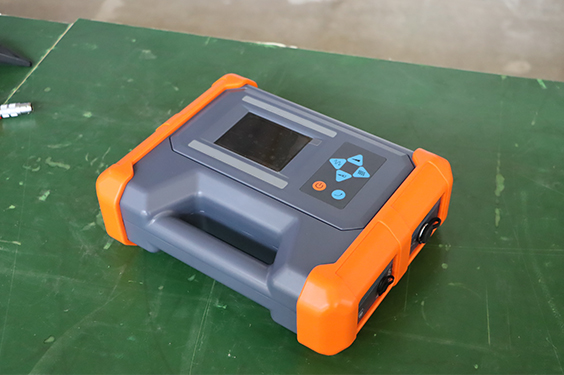

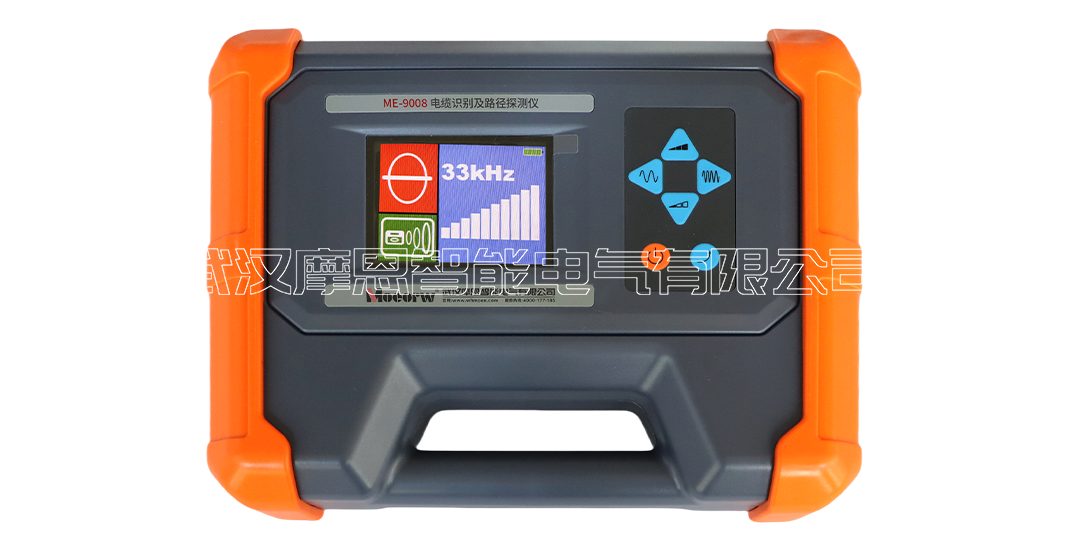

发射机技术指标

1.输出方式：直连、卡钳、辐射、查障升压器
2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3.输出功率：15W max，10档可调
4.阻抗匹配：全自动
5.过压过流保护：全自动
6.人机界面：320×240彩色LCD，阳光可视
7.电源：内置锂离子电池组，标称7.4V，>6Ah
8.辅助电源接口：DC7~15V，2A
9.充电器：AC100-240V，50/60Hz，USB-C口PD快充。
10.体积：280×220×90mm；质量：2.3kg
11.防护：IP65
12.使用条件：-25℃－60℃，<90%RH，<4500m

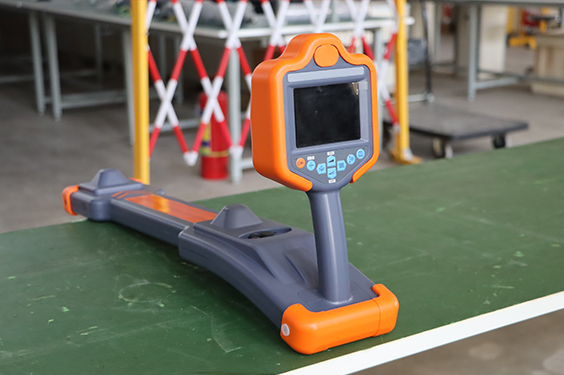

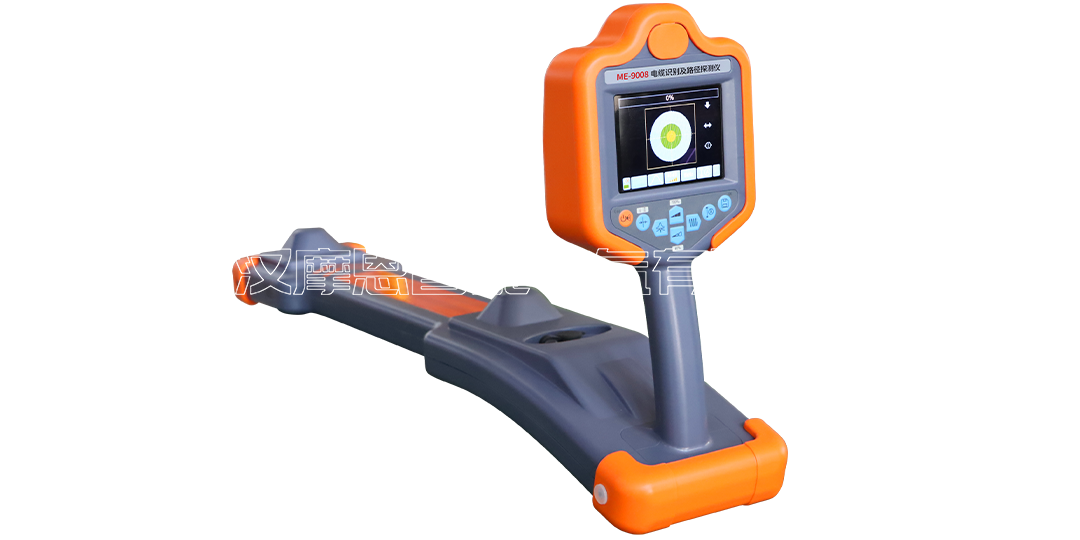

接收机技术指标

1.接收方式：内置线圈、柔性卡钳、听诊器、A字架
2.探测模式：宽峰、窄峰、谷值、历史曲线、峰谷扫描
3.主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4.被动频段：AFB全频被动探测、工频频段、工频2/5/9次谐波、5~15k、15~25k、25~40k
5.人机界面：320×240彩色LCD，阳光可视
6.电源：内置锂离子电池组，标称7.4V，>3Ah
7.充电器：AC100-240V，50/60Hz，USB-C口PD快充。
8.体积：680×120×277mm；质量：2.0kg
9.防护：IP65
10.使用条件：-25℃－60℃，<90%RH，<4500m
充电维护

每次使用完毕，应使用厂家配套专用充电器尽快给设备电池充电；若长期不用，每六个月对主机充电一次；使用前，请开机检查电池电压，当电池能量小于30%时，应先行充电后再使用。充电时须有专人看护，充满电后要及时拔掉充电器电源，连续充电不要超过8小时；不要在零下温度环境下充电。
仪器内置锂电池组，随输出水平的不同，能够连续工作的时间也不同，但一般能满足一天8小时工作的需要。
使用中，在屏幕左下方显示电池水平图标，图标中绿色部分电池中电量水平，全绿代表满电量，全空并闪烁表示电池欠压，电量完全用完，将会在几秒种后自动关机。
需要充电时，将充电器的交流插头接AC220V/110V市电插座，双C口快充线连接充电器和发射机/接收机的USB-C口，充电电压为12V。若选用RTK，则其必须使用RTK专用充电器。
