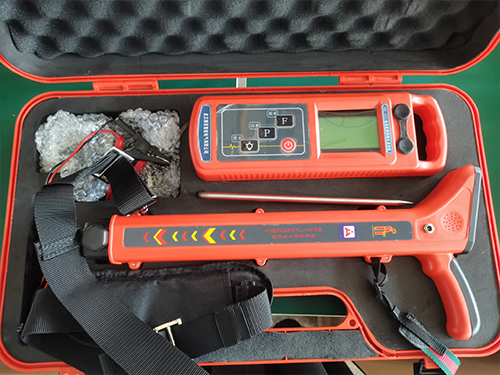

ME-1001 电缆路径仪

产品概述
产品证书
售后保障
相关推荐

发射机工作原理

本仪器是以电磁波在传输过程中的反射原理和电磁感应原理为基础、结合数字滤波、无线接收、软件控制而设计的高科技产品。

电磁感应：其基本工作原理是：由发射机产生电、磁波并通过不同的发射连接方式将发送信号传送到地下被探测线缆上，地下线缆感应到电磁波后，在地下线缆表面产生感应电流，感应电流就会沿着线缆向远处传播，在电流的传播过程中，又会通过该地下线缆向地面辐射出电磁波，这样当地下线缆探测仪接收机在地面探测时，就会在地下线缆正上方的地面接收到电磁波信号，通过接收到的信号强弱变化就能判别地下线缆的位置和走向。

此原理实现的条件：首先，要有能发出足够电能的信号源，在具备传输电能的线路中形成电流，电流在流动过程中又在该线周围产生磁场；其次，要有能接收这一特定磁场的电路，把磁场的变化过程以电信号形式显示出来。

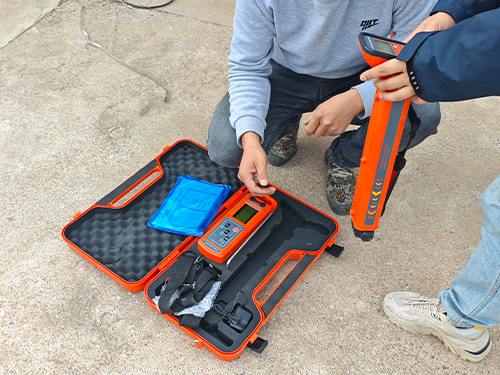

接收机特性

1）线缆定位：选择波峰法，用平行天线定位，可快速追踪目标线缆，在线缆上方时，信号最大，两边减小。选择波谷法，用垂直天线定位，当无相邻线缆及干扰源时定位更精确、可靠，接收机在线缆上方时，信号最小，两边信号大。

2）深度测量：在直连模式下，直接测量深度。一般情况下误差为10％左右。将接收机放置管线正上方，调整增益使信号强度显示值在700~800左右，长按频率键，保持仪器机身不动，收回仪器内腔，再次长按频率键，接收机显示被测线缆的深度（显示3秒后跳回主界面）。

声音提示

本仪器有一个很大的特点就是具有声音提示，它可以减少操作者长时间工作时的眼睛疲劳程度，并且使探测工作更加简单明了。接收机发出的声音大小与接收信号强弱成正比。在统一增益下，当接收机发出的声音大并且急促时表示接收到的信号强，反之表示接收到的信号弱。当接收机处于波峰法时，在线缆正上方声音最大并且急促，两边声音小并且稀疏。当接收机处于波谷法时，在管线正上方声音最小并最稀疏，两边声音大并紧凑。

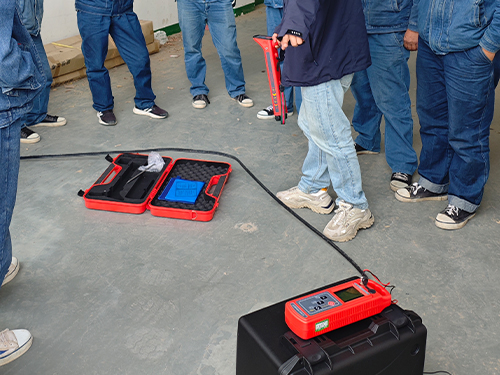

工作原理

当电缆被施加信号后，电缆上就有了电流，同时电流又产生磁场辐射到电缆周围。磁场的频率与被施加信号频率一致，强弱是以线缆为圆心递减向外辐射，方向是辐射圆周上某点的切线方向。

接收机通过内部天线或外输入设备，分别接收线缆辐射出来的磁场信号或泄漏的电场信号，可用二种不同的工作模式处理，把信号的强弱变化提示给操作者。

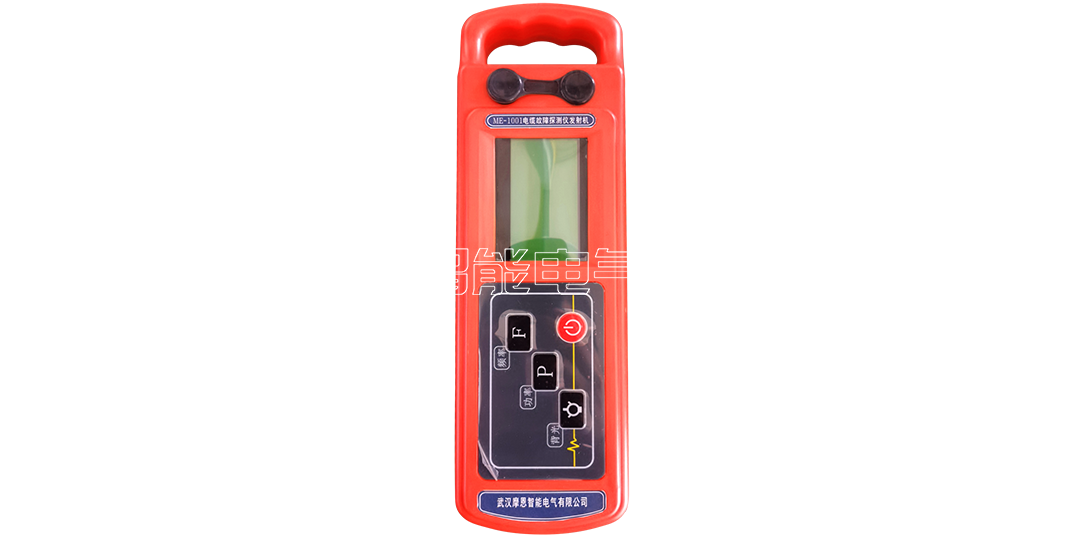

发射机参数

1）输出信号：低频交流、高频交流。
2）输出功率：恒功率输出，50%、100%两档（最大1瓦）。
3）输出模式：直连法。
4）阻抗显示：100kΩ以内。
5）负载匹配：1~2.5kΩ。
6）显示方式：液晶中文、数字、图形显示，自带背光。
7）电池型号：整机采用6节标准5号1.2V充电电池，充放电500次。
8）工作时间：大于6 小时。
9）工作条件：温度-10℃-+45℃，相对湿度 90%。
10）过流：自动保护。
11）重量：约 0.8kg。

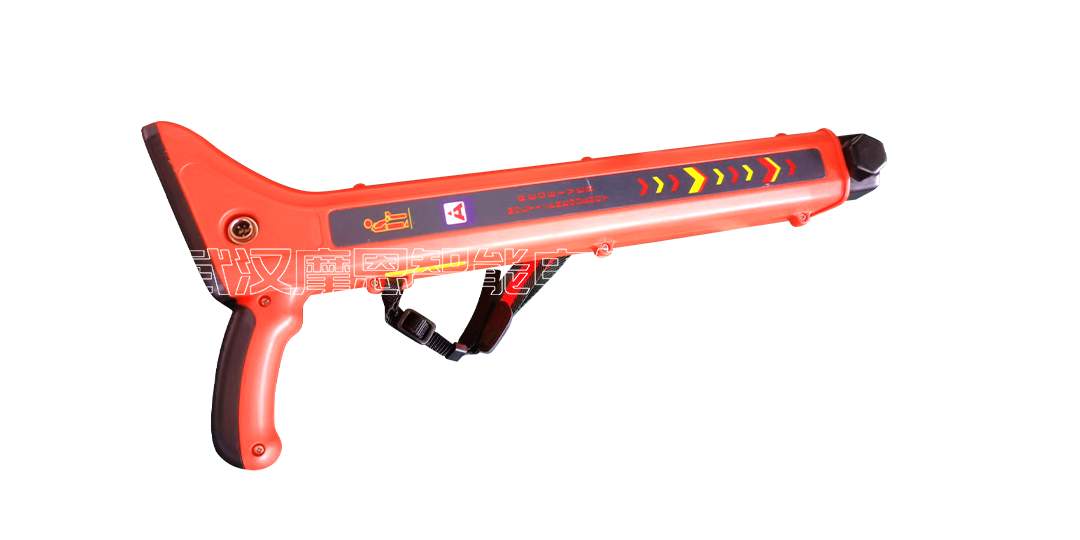

接收机参数

1）工作频率：低频、高频、工频。
2）工作模式：波峰法、波谷法。
3）天线模式：一个水平线圈、一个垂直线圈。
4）声音指示：随信号强度变化的调频音调。
5）电池型号：整机采用6节标准7号1.2V充电电池，充放电500次。
6）显示方式: 液晶中文、数字、图形显示，自带背光。
7）信号强度表示：图形显示、数字量程0~999显示。
8）增益控制：手动调节，范围为0~99dB。
9）深度测量：三位数字显示，最大可测深达2.5米。
10）工作时间: 大于8小时。
11）工作条件：温度-10℃-+45℃，相对湿度 90%。
12）重量: 约1.2 kg。
日常保养

● 设备应保存于干燥常温的环境中，并定期充电，一般三个月充一次，充电时间8-12小时。
● 设备应避免长时间在阳光下暴晒，避免长时间在低温（-10℃以下）下使用。否则会损坏液晶，促使机壳老化。
● 尽量避免雨天使用，如果不能避免请做好防雨防潮准备，一旦仪器淋雨受潮应在最短时间内除水排潮，否则会造成仪器的损坏。
● 在使用过程中如果发现仪器异常请及时与厂家联系，避免影响使用耽误工作。
