概述

架空线路故障定位仪，适用于6-35kV架空线路故障的定位，能够解决低阻故障,高阻故障,弧光接地故障以及相间短路故障等多种故障类型。提供了一整套完整的架空线故障定位解决方案，集成故障诊断、交流定位、直流定位、直流耐压、交流耐压四种功能。创新的交流定位模式，对于低阻故障，在线路正下方检测特征信号, 无须登杆挂接传感器，具有操作简单，使用方便的特点。对于安装有智能开关（存在接地PT）线路发生的高阻故障，采用交流定位+升压器的方式，无需解除PT。发射机内置大容量锂电池，方便使用和携带。

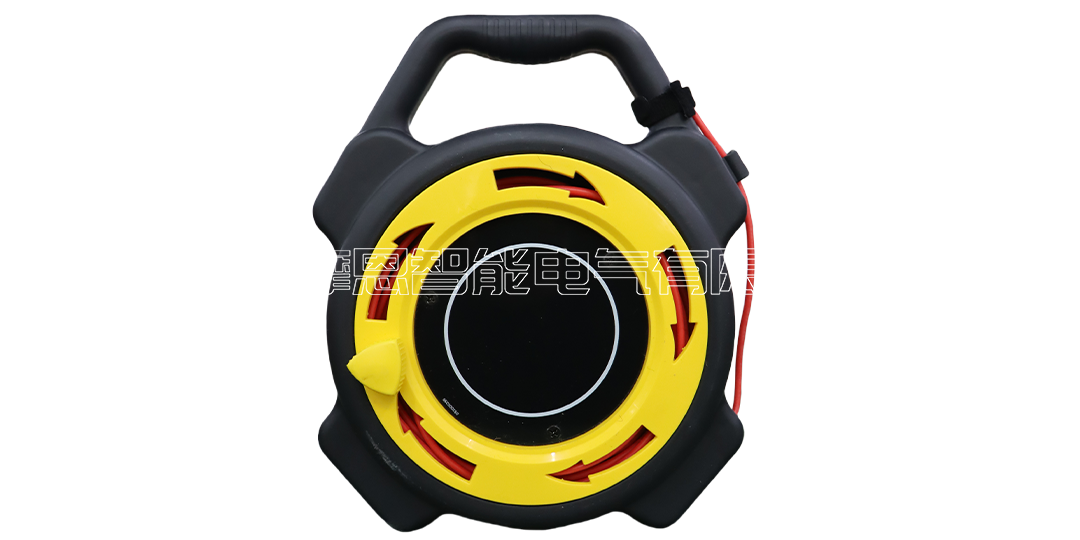

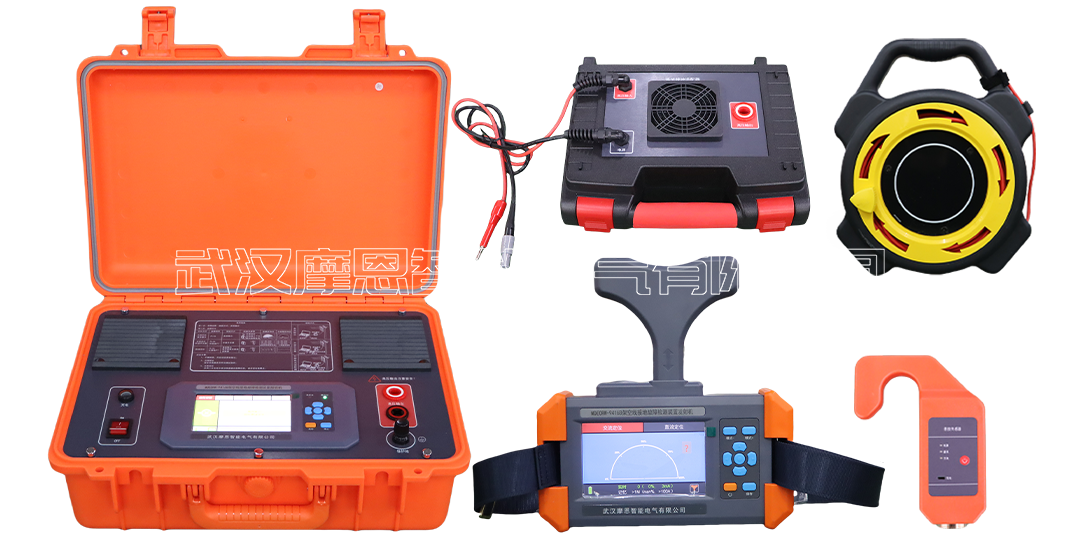

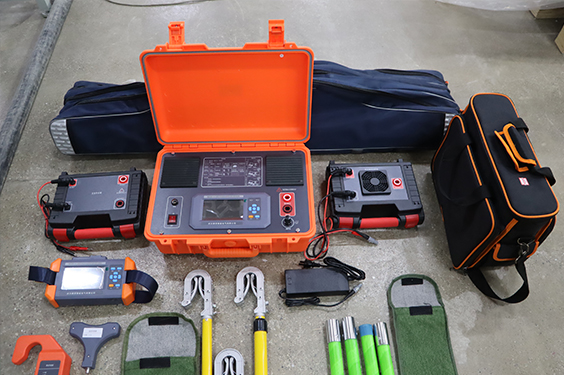

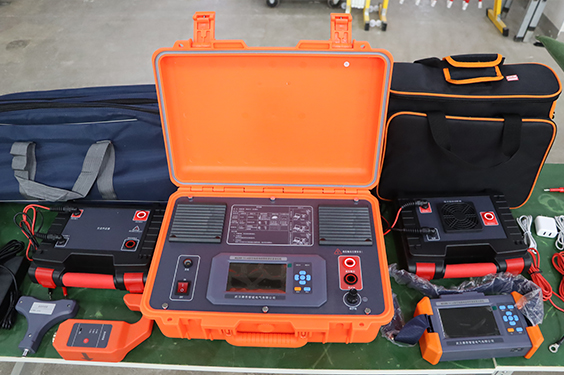

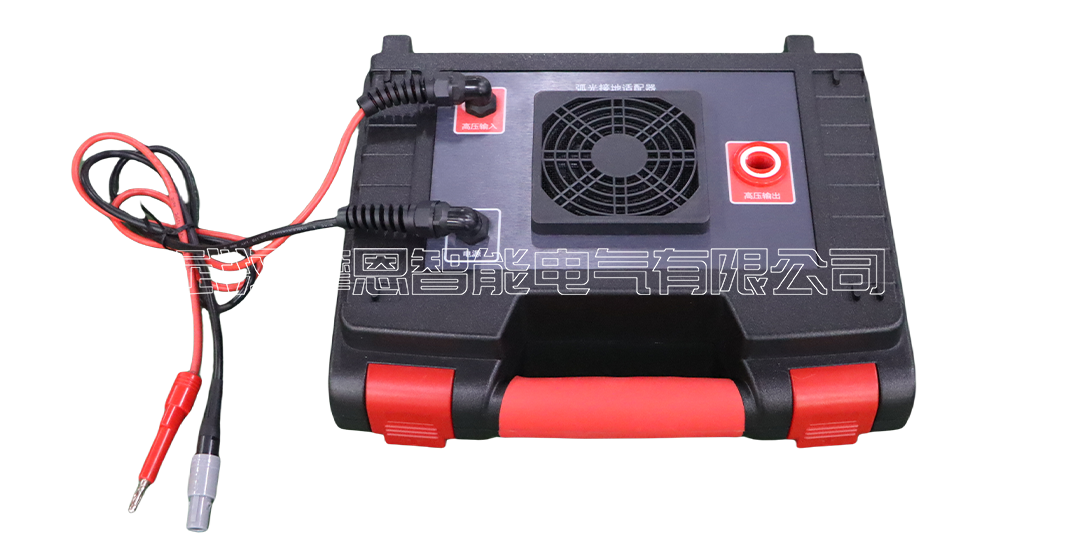

整套设备主要由发射机、接收机、交流升压器，直连传感器、悬挂传感器、弧光接地适配器及附件组成。

功能特点

● 用途：6-35kV 架空线路故障查找定位

● 集成故障诊断、交流定位、直流定位、交流耐压、直流耐压五种功能。

● 故障诊断

▷指导合适的定位方法。

▷线路绝缘电阻、电容测量。

● 交流定位-直连输出（低过渡电阻接地）：

▷发射信号：大功率特种低频交流信号主动注入。

▷接收信号：沿线分段查找，无须登杆挂接传感器。

▷高效工作：无须登杆，极大提高测试效率，降低工作强度。

● 交流定位-外接升压器输出（线路存在接地PT，中过渡电阻接地）：

▷发射信号：大功率特种低频交流信号主动注入。

▷接收信号：沿线分段查找，需要登杆挂接传感器。

▷无需解除线路接地PT。

▷创新的阻性电流含量和电流幅值比对，解决故障范围更宽。

● 直流定位（高/低过渡电阻接地及弧光接地）：

▷发射信号：大功率脉动直流信号主动注入。

▷接收信号：沿线分段查找，需要登杆挂接传感器。

▷全能定位模式，尤其解决弧光接地定位难题。

● 直流耐压和交流耐压

▷故障修复后的验收测试。

● 发射机具有停止自动放电功能，确保操作安全。

● 发射机具有过流保护、超温保护功能。

● 发射机内置大容量锂离子电池组，携带方便。

● 接收机采样全数字化高灵敏度信号处理，判据明确直观。

● 具有数据记忆功能，掉电不丢失，定点更方便。

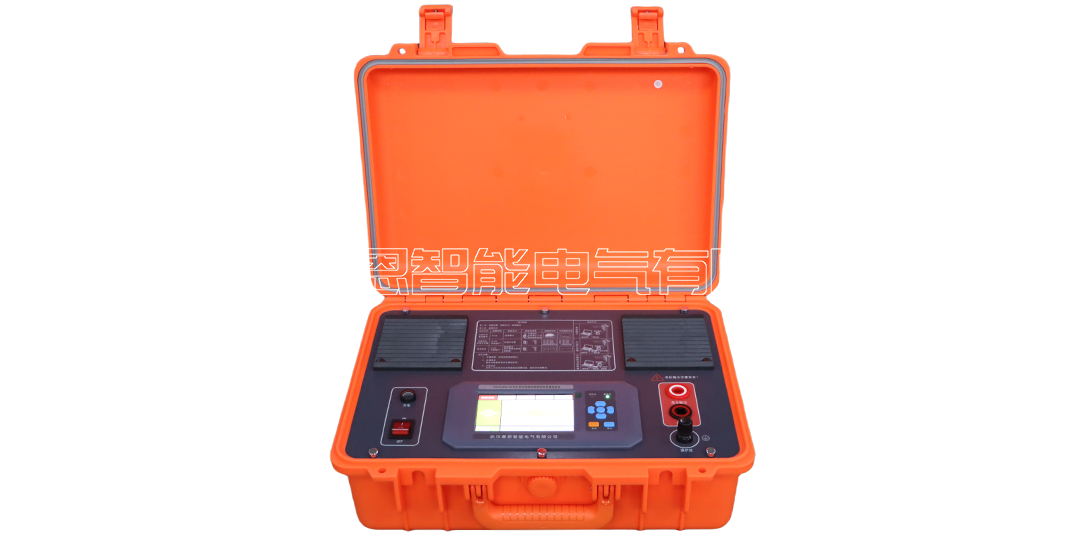

发射机技术指标

1、工作方式：故障诊断、交流定位、直流定位、交流耐压、直流耐压
2、故障诊断：电阻测量量程：600MΩ；精度：±10%
电容测量量程：最大10uF；精度：±20%
3、交流定位：输出频率 20Hz异频
输出方式限功率恒流输出
输出电流直连输出：200mA；外置升压器输出：33mA
输出电压直连输出：峰值560V；外置升压器输出:峰值3.4kV
4、直流定位：输出频率脉动1Hz
输出方式限功率恒流输出
输出电流 70mA
输出电压 DC8kV
发射机技术指标

5、交流耐压：输出电流最大33mA
输出电压外置升压器输出:峰值5kV
最大功率 100W
6、直流耐压：输出电流最大70mA
输出电压 DC8kV
最大功率 400W
7、保护功能：过热保护、过流保护，欠压关机，自动放电
2小时无操作自动关机。
8、显示方式：800×480高亮彩色液晶显示
9、电源：内置480WH锂电池组
10、充电器电源：输入：AC220V 50~60Hz;
输出：54.6V，2A
11、体积：450mm×240mm×270mm
12、重量：13kg

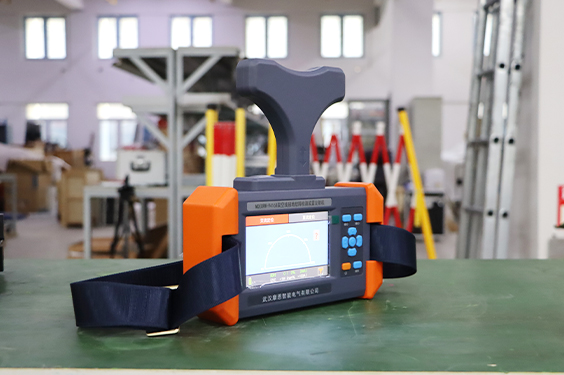

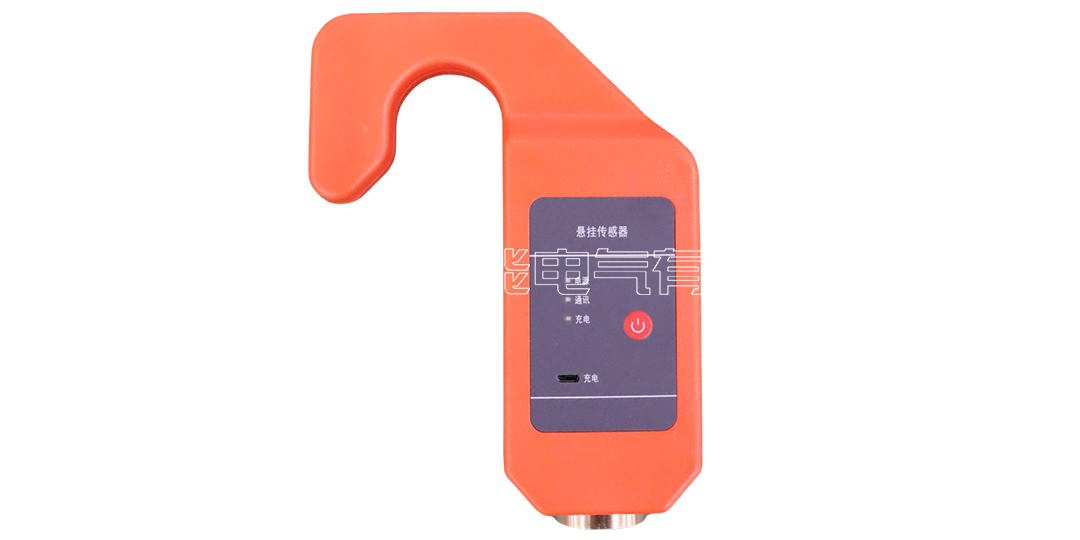

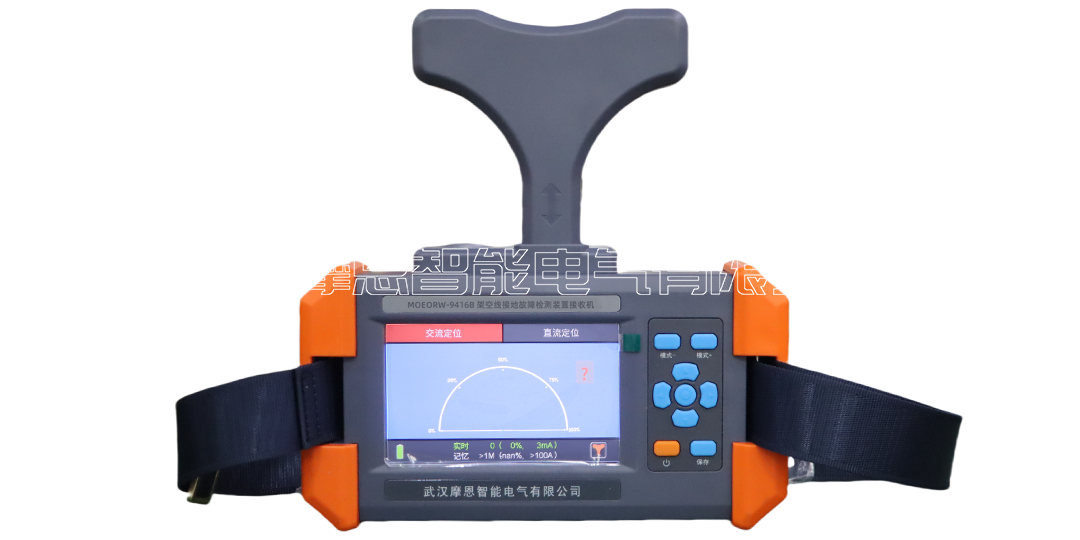

接收机&悬挂传感器技术指标

1、工作方式：交流定位、直流定位
2、数据记忆：具有数据保存记录功能。
3、直流无线传感器接收机间通信：2.4GHz，>100m。
4、显示方式：接收机：800×480高亮彩色液晶显示
5、电源：接收机：18650锂电池标称电压3.7V，6700mAH。
悬挂传感器：可充电锂电池3.7V，1500mAH。
6、充电器：输入AC100-240V，50/60Hz；输出5V/2A；
7、体积：接收机：226mm×140mm×55mm。
悬挂传感器：185mm×140 mm ×50mm
8、重量：接收机：0.9kg；
悬挂传感器：0.5kg；
9、使用条件：温度:-10℃－50℃，湿度<80％RH，海拔<1000m。
维护

每次使用完毕，应使用厂家配套专用充电器尽快给锂电池充电；若长期不用，每六个月对主机充电一次；使用前，请开机检查电池电压，当电池能量小于30%时，应先行充电后再使用。充电时须有专人看护，充满电后要及时拔掉充电器电源，连续充电不要超过8小时；不要在零下温度环境下充电。
主机连续工作时间一般大于8小时，在极端情况下连续工作时间约为4小时。推荐采用断续工作方式，提高安全性并延长主机工作时间。
