常规用途

为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯接地电流测试仪产品。本仪器采用全新数字电路，具有高效率、体积小、重量轻等特点。专用电流钳选用最新CT双层磁性屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场及电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。手持式主机由ARM处理器控制，自动完成自检、数据处理、波形显示等功能。

变压器是电力系统中最重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，最大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。

本仪器适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试，能及时地快速发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具，同时也可适用于通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、谐波、漏电流测试。

安全事项

本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。

使用本仪器前一定要认真阅读本手册。

仪器的操作者应具备一般电气设备或仪器的使用常识。

本仪表属高精密仪表，应避免剧烈振动。

对本仪器的维修、维护和调试应由专业人员进行。

在测试过程中，禁止拆卸和移动测试夹。

突出优势

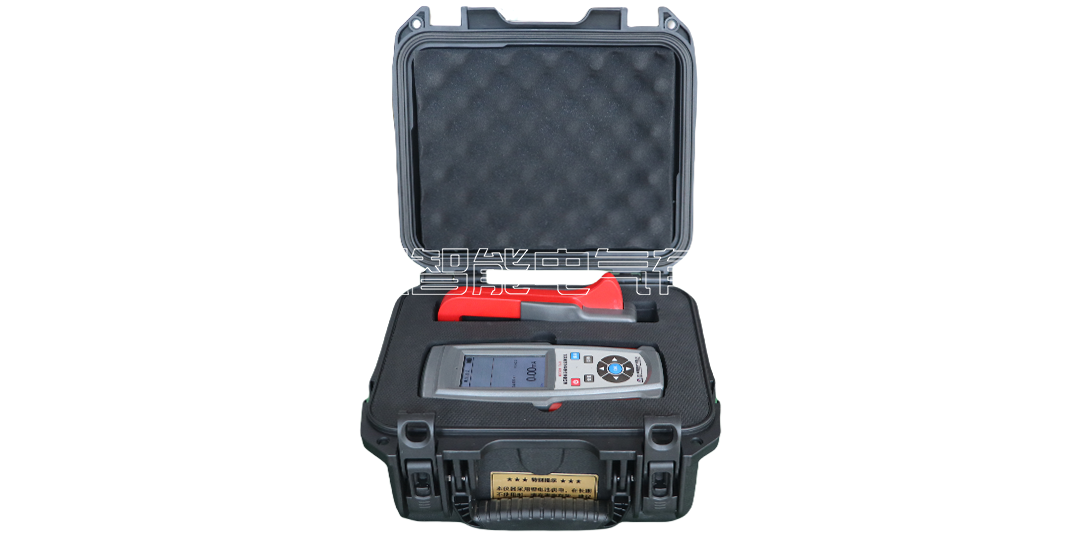

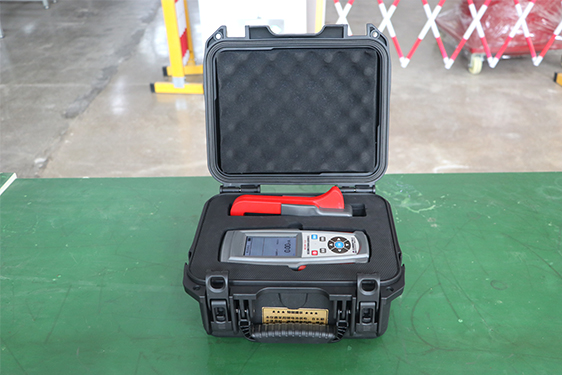

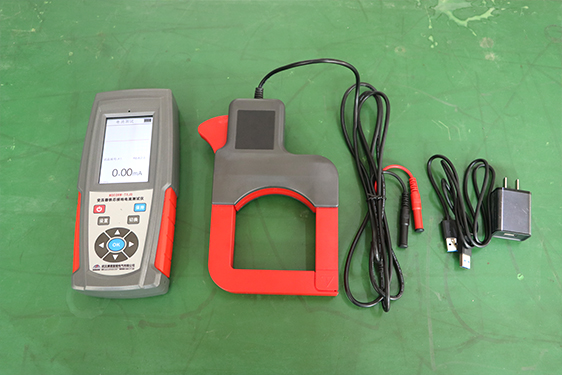

1）本仪器由手持式主机和专用电流钳组成。

2）适用于变电站、发电厂测量变压器铁芯接地电流、谐波、间谐波、总谐波率、漏电流、频率、波形等。

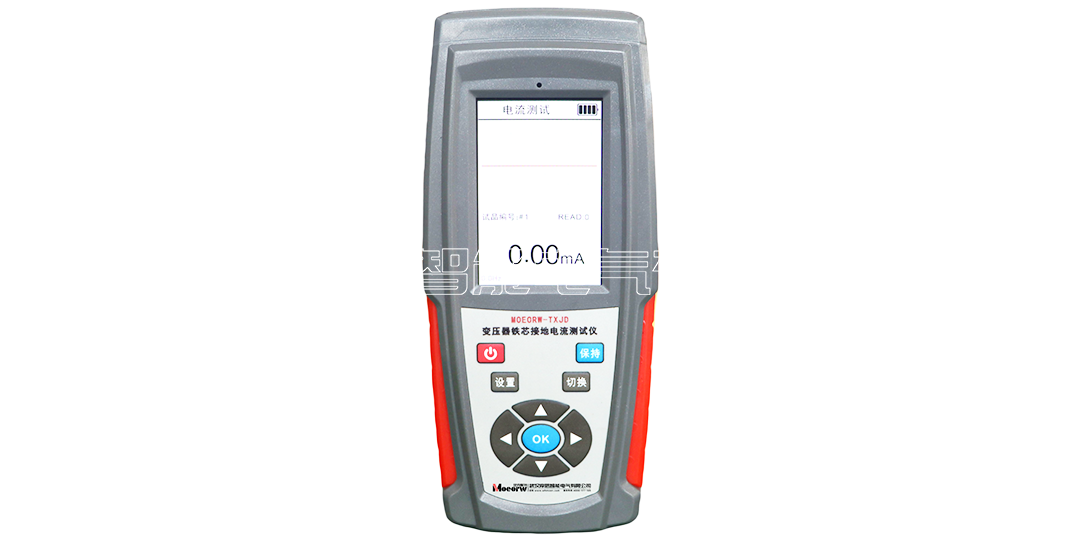

3）采用3.5寸彩色液晶屏，能实时显示被测电流的大小及波形，中文图形界面，操作直观。

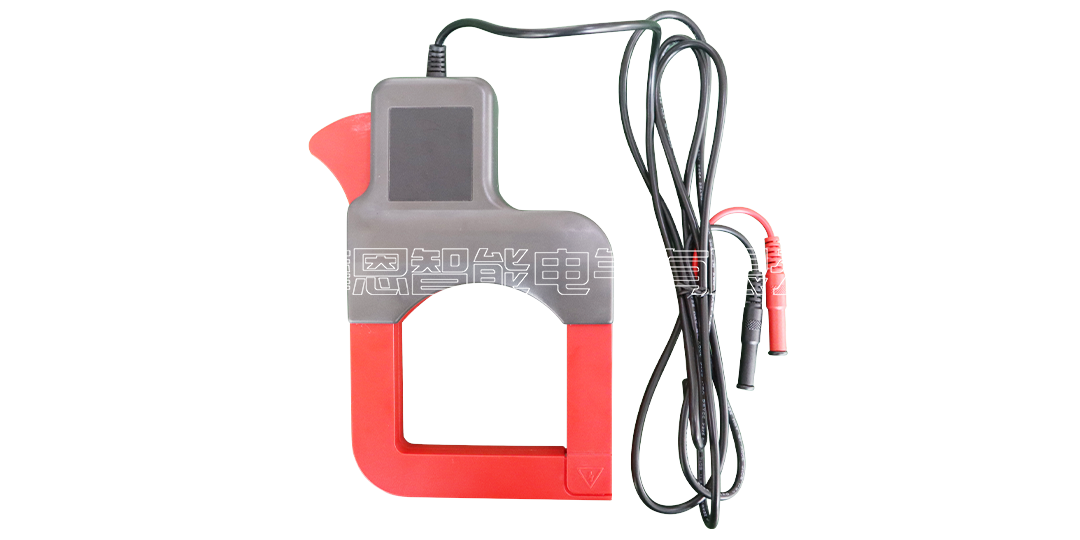

4）专用电流钳选用特殊合金，双层磁性屏蔽技术，外界磁场影响小，抗干扰能力强，确保常年无间断测量的高精度、高稳定性、高可靠性。

5）非接触测量，不必断开被测线路，安全快速。

6）整机采用32位高速DSP和FFT变换、数字滤波等技术，抗干扰能力极强，确保数据准确可靠。

7）内置大容量锂电池，可设置自动关机时间和自定义编辑试品编号，方便现场使用，正常工况可连续工作8小时以上。

8）测试程序简单高效，仪器自动测量，波形显示。

9）菜单简单友好，显示数据图表清晰易读，阳光下可清晰显示。

10）仪器带有万年历、数据存储高达104组，关机不丢失数据。

供电方式

本仪器由内置锂电池供电，请使用随机提供的专用充电器和USB数据线，以避免损伤电池。

长期不使用仪器时，建议每隔三个月充电维护⼀次，以免电池自放电耗尽损坏电池。

技术指标

1.工作电源：DC 7.4V大容量可充锂电池；USB充电接口
2.额定电流：150mA max
3.量程范围：电流：0-10A （AC）；频率：20Hz～400Hz
4.频率：45～65Hz （用于工频50Hz信号测量）
5.准确度：
磁场干扰B 5GS时 ±1%±3个字
磁场干扰B 10GS时 ±1%±3个字
磁场干扰B 15GS时 ±1%±3个字
磁场干扰B 20GS时 ±2%±3个字
6.最小分辨率：0.1mA
谐波比：25次，有间谐波，0.0%～99.9%
技术指标

7.总谐波率(THD)：0.0%～99.9%
8.采样速率：3次/秒
9.钳口尺寸：80mm
10.电流有效值显示：0.5mA-300A
11.内部数据存储：104组
12.显示：3.5寸彩色液晶屏，支持电容屏触摸
13.工作温度：-10～50℃
14.环境湿度：≤80%RH，无结露
15.储存条件：-20℃~60℃，≤95％RH, 无结露
16.体积：长218mm×宽98mm×高48mm
17.整机净重：~650g（含电池）
