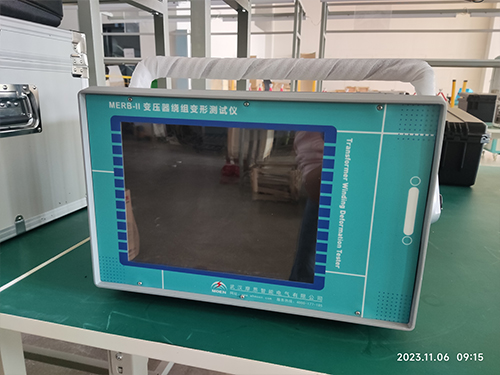

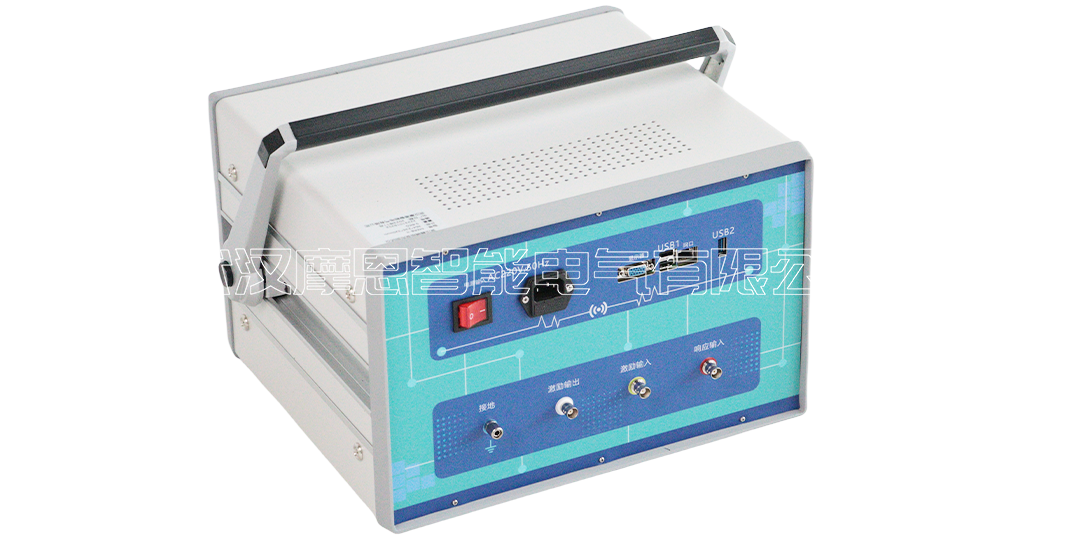

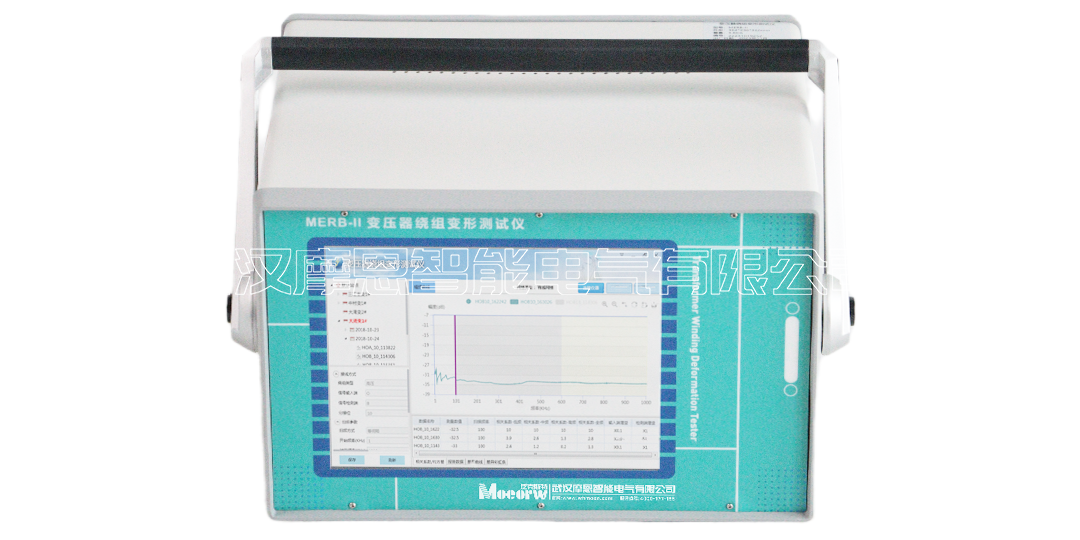

MERB-V+ 变压器绕组变形测试仪

产品概述

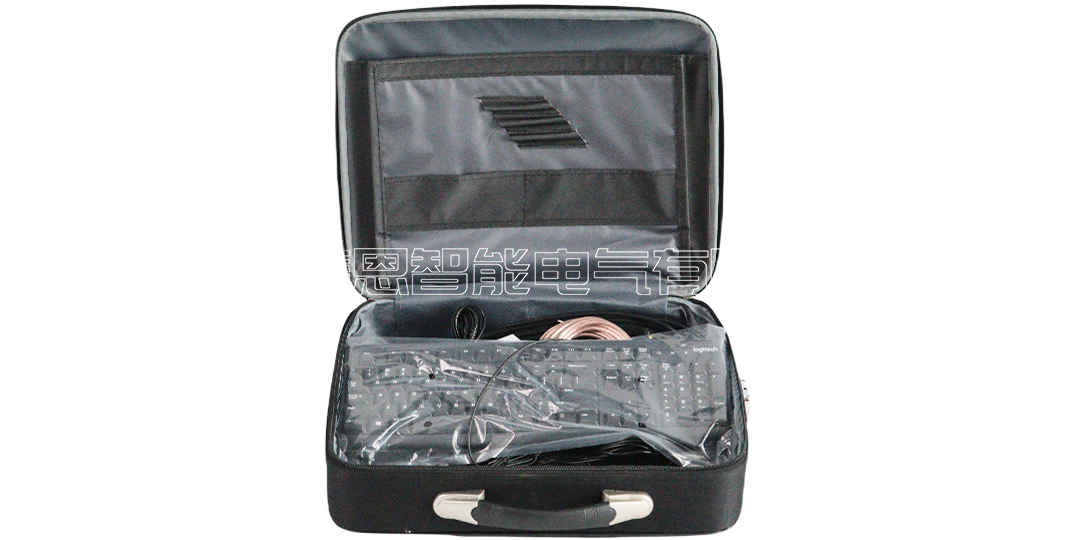

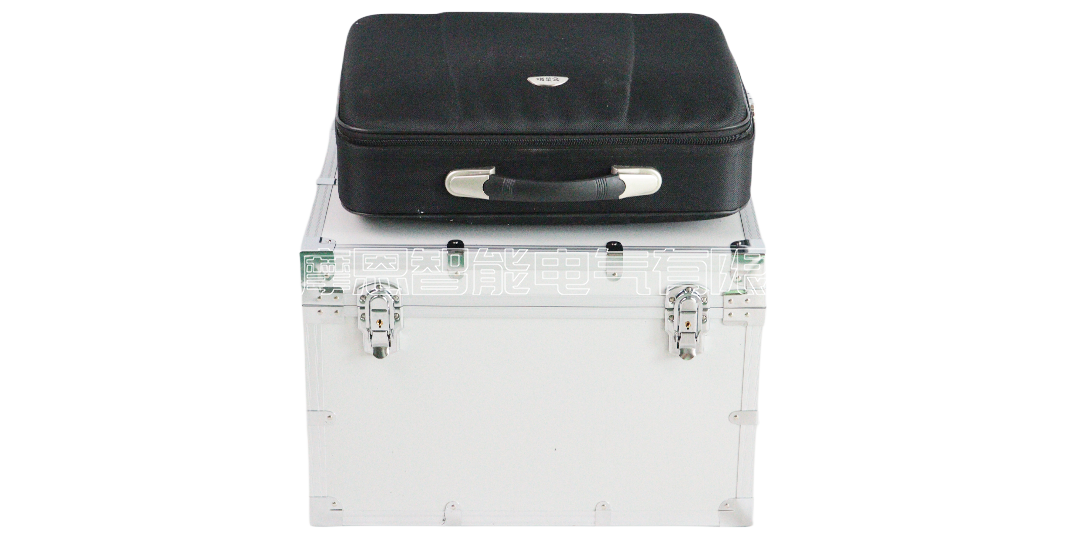

产品附件
产品证书
售后保障
相关推荐

主要指标及特点

1.1 主要技术指标

1）扫频特性

频率范围：1KHz~2MHz；（频率精确度0.005%）

输出阻抗：50Ω；

输出幅值：20Vpp（最大），输出幅度软件自动调节；

扫频方式：采用线性分布的扫频检测方式，等间隔。（可选间隔：0.5kHz/1kHz/2kHz，默认1kHz）

2）信号检测

检测范围：-100dB~+20dB；

检测精确度：-60dB~+20dB的范围内检测精确度±1dB；

-80dB~ -60dB的范围内检测精确度±2dB；

3）数据显示

显示图谱：幅频/差异曲线/差异彩虹条；

频率范围：1KHz~2MHz（可选）；

数据对比：待分析数据以指纹数据作为参照对比。

4）阻抗匹配：信号检测端输入阻抗：1MΩ。

5）选频滤波特性：数字滤波器选频带宽为测量频率的0.5%。

6）电源：交流220V，50Hz。

7）物理特性

尺寸：364*236*320 mm 重量：9.8kg。（不含包装箱）

8）适用环境

温度：-10℃～45℃ 湿度：<90%，无凝露。

产品特点

1）技术性能完全符合国家标准DL/T 911-2004《电力变压器绕组变形的频率响应分析法》；

2）使用高性能嵌入式处理芯片、数字窄带滤波等技术，有效地抑制工频及高频干扰；

3）可使用有线网络和无线WIFI（分体机）两种方式连接测试仪，方便现场测量使用；

4）扫频范围从1KHz~2000KHz, 可以灵活选择扫频方式，便于数据对比分析；

5）测量速度快，平均1000个频率点，测量时间不超过1分钟；

6）一体机采用高可靠性工业电脑，屏幕分辨率为1024×800，显示效果清晰细腻；

7）多种图谱和数据结果展示，如幅频图，差异曲线，差异彩虹条等，曲线高度自适应调整，有助细节观测；

8）系统主要功能都在一个操作界面内完成，方便用户操作；

9）对测试数据可作“封存”，保护数据，方便后续纵向对比；

10）支持测试数据报表生成和打印输出；

11）短路保护，确保在接线时不小心短路情况下不损坏仪器。

现场使用注意事项

按【接线示意图】和【接线方式】所述进行接线且确保连接可靠。
为便于比较，应查看以前的测试记录，按照统一的扫频方式进行测试, 对同一变压器的历次测试接线应相同。
详细记录被试品的铭牌数据、原始工况有否异常以及被试品变压器当前测试状况下的分接开关位置（这些信息可以在测试软件中进行记录）。
对刚退出运行的变压器进行测量，测量前应尽量让其散热降温；但在整个测量过程中应停止对其所施的降温手段，保持温度，以免测量过程中温度变化过大而影响测量结果的一致性。
一般测量一条曲线约80秒钟（1kHz~1000kHz,间隔1kHz），需要存盘的数据请点击“保存数据”，如果发现一次测试长时间不能完成，请尝试结束扫描后重新扫描。
现场使用注意事项

如果在仪器正常使用中，发现测试数据明显不合理，请检查是否存在以下情况：
1、空气湿度大、试品表面脏污
空气湿度大、试品表面脏污或受潮，会使测试数据异常增大或减小，可采取清洁表面，烘干处理。
2、接地线或信号线接触不良
接触不良会引起测量数据严重波动。如试品表面氧化层太厚、接地点上有油漆和生锈等。请保持接触点良好的导电性，现场试验时应使接线各个连接点接触良好，以保证测量数据的稳定性。
3、仪器端子接触不良

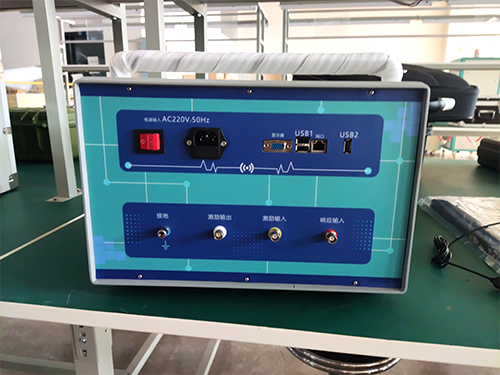

请务必保证仪器上的激励输入，激励输出，信号输入连接到变压器正确位置，端子牢固连接再仪器连接件上。
试验前，如想确认试验线，夹具和连接有无问题，可以将仪器的激励输入，输出，信号输入三个实验钳连接在一起（不需要接变压器绕组上），软件扫频，幅频响应曲线应该为0dB直线且平滑，否则检查接线是否可靠。
