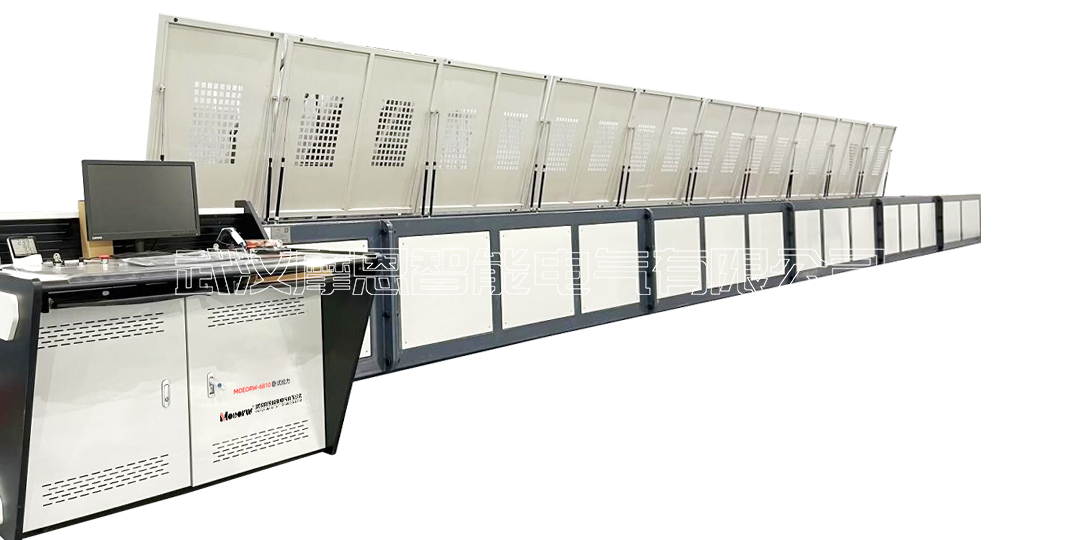

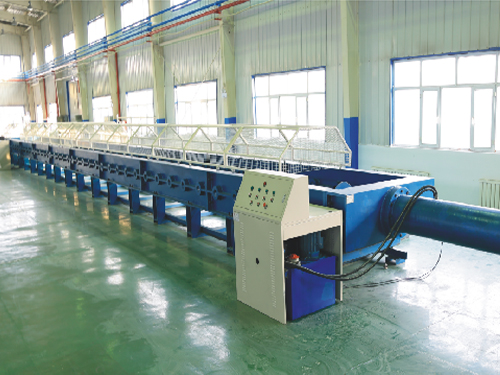

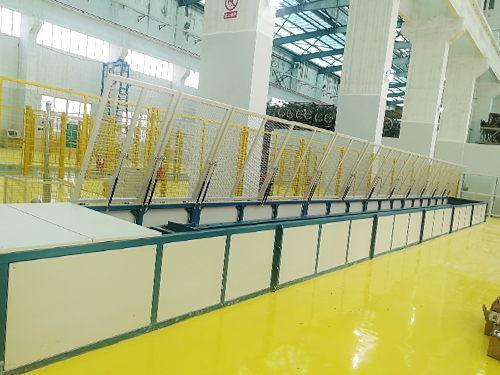

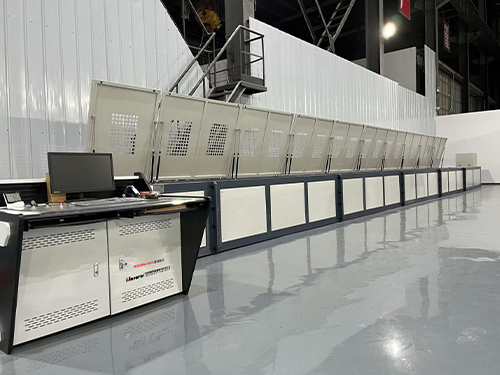

MOEORW-1000KN 卧式拉力机

设备简介

       本试验机采用整体框架式结构，无需地基固定，可根据试品长度自由调节拉伸空间。采用计算机控制、电液伺服加载，具有手动快进、快退功能，操作便捷，控制精准稳定。

       适用于绝缘子、钢丝绳、链条、葫芦、紧线器、吊装带、电力电缆、导地线、电力金具等的拉力试验。

依据标准

       GB/T 19519-2014 《架空线路绝缘子 标称电压高于1000V交流系统用悬垂和耐张复合绝缘子定义、试验方法及接收准则》

       GB/T 775.3-2006《绝缘子试验方法第3部分：机械试验方法》

       GB/T 4056-2019《绝缘子串元件的球窝联接尺寸》

       GB/T2317.1-2008《电力金具试验方法第1部分：机悈试验》

       GB/T 20141-2018《型线同芯绞架空导线》

       GB/T 1179-2017《圆线同芯绞架空导线》

       GB/T 22077-2008《架空导线蠕变试验方法》

       GB/T7424.4-2003《光缆 第4-1部分：分规范 光纤复合架空地线》

       GB/T2611-2007《试验机 通用技术要求》

       JJG 391-2009《力传感器检定规程》

       JJG 139-2014《拉力、压力和万能试验机》

       Q/BHS 001—2011《液压拉力试验机》

       GB/T2611-2022《试验机通用技术要求》

性能特点

       1、 试验机采用型材一体式框架焊接结构，无需地基安装固定；

       2、 变距式调节结构，适用不同长度的试品。

       3、 采用计算机多闭环控制，保证平稳加力、平稳保载，加载速率可设定、力量程自动切换；

       4、 具有遥控快进、快退功能，方便试品安装。

       5、 匀应力速率、匀应变速率自动控制；

       6、 自动调零、调满，根据力值自动对曲线坐标分档；

       7、 系统响应速度快、控制精度高。根据不同量程可自动切换坐标；

       8、 可设定力值、试验名称，工件名称、试验单位、保压时间、送检单位等相关信息；

       9、 采用液压伺服调节技术，低功耗、低噪音、低发热，具有软限位保护、过载保护功能，具备了高效试验性能；

       10、 计算机控制，屏幕实时显示力和位移、变形等值，具有负荷、时间及试验曲线动态显示及实时控制功能和峰值保持功能，试验数据自动存盘；

       11、 具有在设定时间内的间恒负荷拉伸功能，保载时长不小于96h；

       12、 具有全量程动态跟踪防失控功能；

       13、 试验数据能任意存取，并实现数据和曲线的再分析，包括局部放大和数据再编辑、试验报告单查询；

       14、 关键零部件采用知名品牌，高速度A/D转换芯片、世界先进测力传感器、精密比例伺服液压缸、进口品牌伺服电机；

       15、 液压系统采用伺服泵结构，抗污能力强，控制精度高。

       16、 试验可编辑复杂试验程序：例如可分四阶段，第一阶段：预加载，其他三阶段可任意选择位移控制、负荷控制、伸长控制、应变控制、应力控制、速度等六种控制方式，每阶段控制参数可任意设置，并且无冲击地自动切换；

       17、 试验机具有数据上传接口；

       18、 具有保护网罩，防止试品拉断蹦出。
