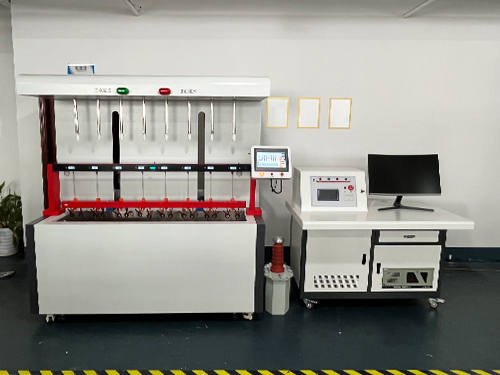

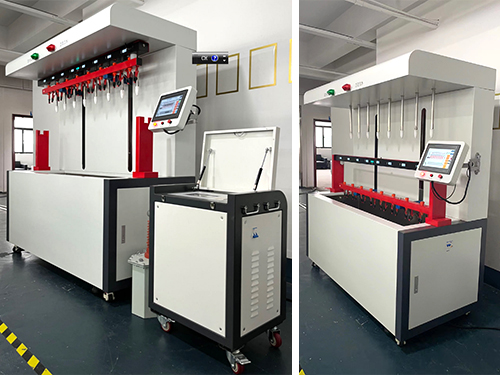

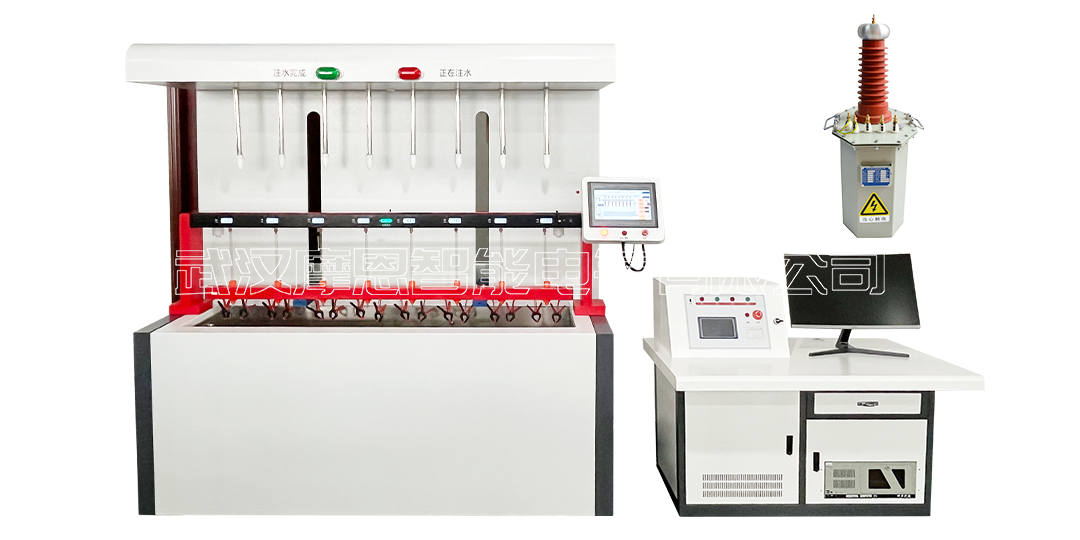

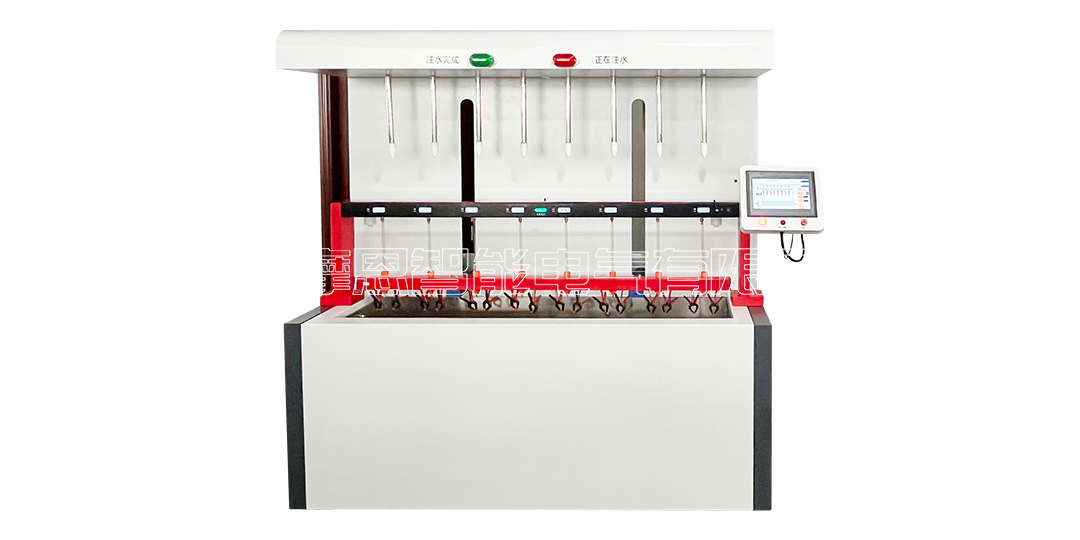

MOEORW-3695HV 全自动注水绝缘靴手套耐压泄漏电流测试台

产品概述
产品证书
售后保障
相关推荐

产品概述

全自动注水绝缘靴手套耐压泄漏电流测试台是按照国家电力公司关于颁发《电力安全工器具预防性试验规程》(试行)的通知(国电发[2002]777号)和国家电网公司电力安全工作规程（变电部分）的要求的基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘鞋、绝缘手套等安全工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业。

主要技术指标

1、电源输入电压 220V±10% 50Hz

2、电机输入电压 DC 48V

3、电机输入电流 7A

4、最大升降行程 85cm

5、PLC类型三菱32MT

6、环境温度 -10℃-40℃

7、湿度 ≤90%RH，不结露、仪器不闪烁

8、设备外型尺寸 2000mm×800mm×2000mm

9、设备重量（kg） 240

被试品测量范围

绝缘鞋、绝缘手套耐压试验。

功能特点

仪器可以同时进行8只（特殊定制）绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。

绝缘鞋试验采用里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。

高低压分离，泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的安全。

每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。

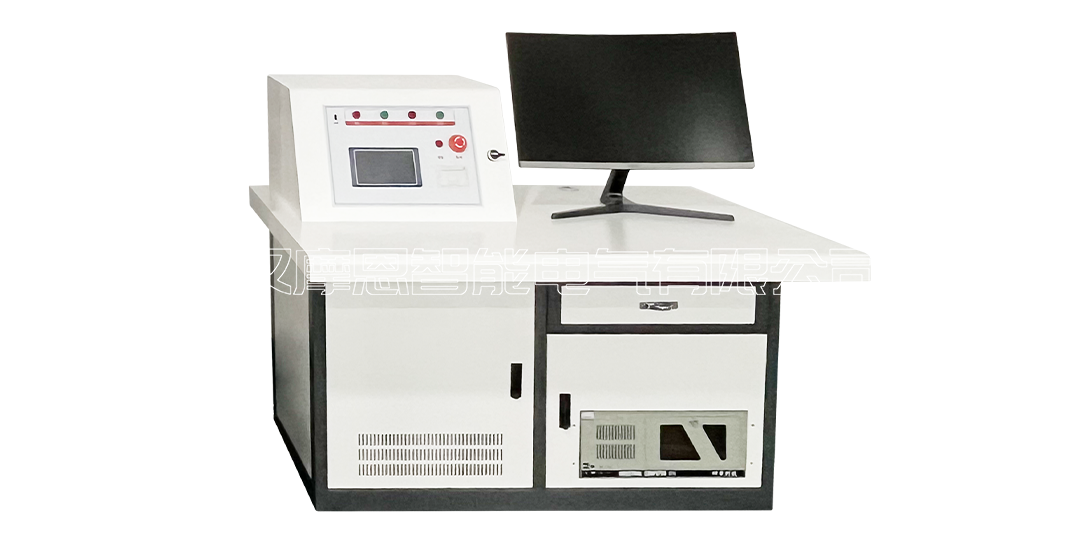

仪器采用7寸TFT触摸大屏幕液晶汉字显示，显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。

采用直流电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。

绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作。

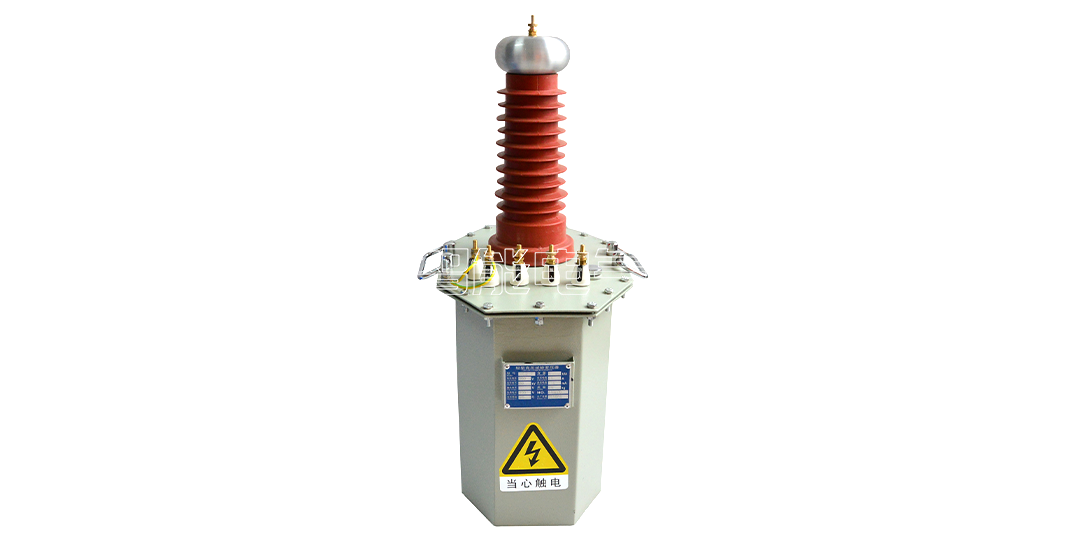

试验变压器变比自由设定，可以与客户现有变压器相互配套。

具有过流保护功能。

注水方式：一键全自动注水。

绝缘靴试验方法

1. 常用绝缘靴试验
绝缘靴预防性试验的电压是15kV，保持1分钟，泄漏电流不大于7.5mA者为合格。该7.5mA判定值是固定的。放好绝缘靴后请直接按操作界面进行试验。
2. 其它试验
其它试验时，试验方法同上，仅在电压和泄漏电流两个参数上有区别：试验电压可根据用户需要自定，保持1分钟，泄漏电流机器设定不大于10mA者为合格，用户可根据具体情况自行判定（或参照附录的国标）。
绝缘手套试验方法

1. 低压型绝缘手套试验：
低压型绝缘手套预防性试验的电压是2.5kV，保持1分钟，泄漏电流不大于2.5mA者为合格。该2.5mA判定值是固定的默认的值是2.5mA。安装试件后直接按试验机上的操作界面试验。
2. 高压型绝缘手套试验
该试验的方法同7.1，仅在电压和泄漏电流两个参数上有区别：高压型绝缘手套预防性试验的电压是8kV，保持1分钟，泄漏电流不大于9mA者为合格。
