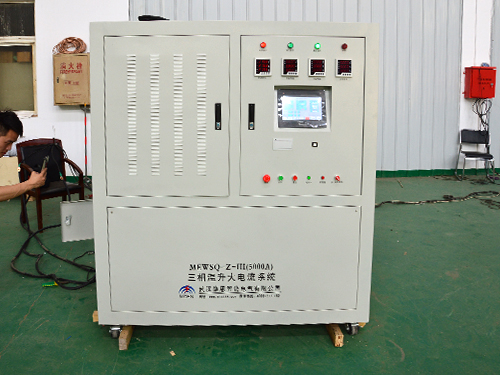

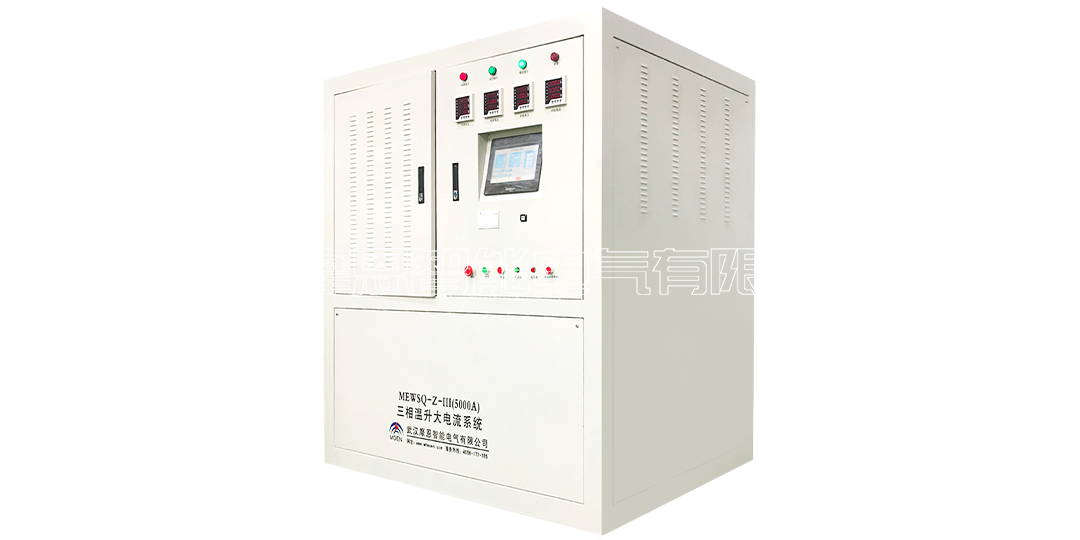

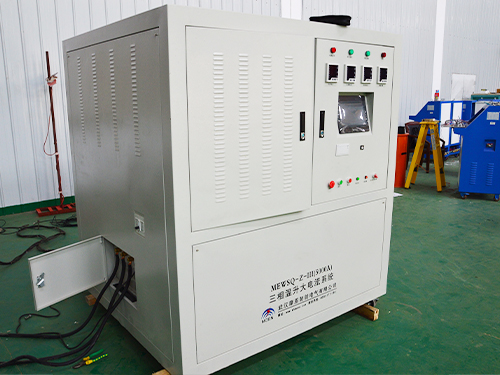

MEWSQ-Z-III(5000A) 三相温升大电流系统

产品概述
产品证书
售后保障
相关推荐

概述

1、用途

MEWSQ-Z-III(5000A）系列三相温升大电流系统，采用专用系统控制板进行控制，维纶系列触控屏作为人机界面，实现的全自动大电流检测设备。该系列设备通过安装不同模块，可实现不同的大电流输出，温度测量等实验。通过人机界面选择可实现手动自动操作，查看温度数据等操作并对数据进行简单处理。可增加数据导出功能，实现电脑操作，可打印，通过U盘将数据导出到计算机，做进一步处理。

性能特点

● 电流、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；连接电脑操作控制设备；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 触屏常规按钮均可操作，操作直观、快捷、易上手。

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；

● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；

● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；

● 自动计时功能，当暂停实验时计时停止，暂停时间开始计时。继续试验时输出时间重新开始计时

● 手动计时功能，手动控制时，计时器可手动启动。

● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；

● 状态提醒功能，试验在一小时内温升不超过1ºC会弹出对话框，提示试验可以结束；

● 带停止/紧急按钮，可手动复原；

● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；

● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。

● 出现过流等故障时，保护即时，准确，可靠；
● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

主要技术参数

额定容量（常用参数）：60kVA*3
输入电流：AC 0 ～157.8A
输出电压：AC 0 ～12V
输出电流：AC 0 ～5000A*3
电压测量精度：0.5 ％FS ± 3 字
电流测量精度：0.5 ％FS ± 3 字
计时长度：0 ～ 999S
电源电压：AC 380V ±10%,50Hz±1 Hz
注意问题

1. 在自动大电流和互感器自动测试状态下，如果按下停止按钮，调压器会自动进行归零操作。在手动状态下，调压器只有在该状态的界面关闭时才会进行归零操作。
2. 如果调压器在归零过程中，所有的启动按钮都不能进行使用，此时屏幕下午状态条会有提示。调压器归零完成，屏幕提示会消失，同时面板上的调压器零位指示灯会亮起。
3. 调压器会在系统上电时，急停按钮松开后，设备过流时，进行自动归零。
4. 一旦出现系统故障，应根据提示信息，进行检查，在故障排除后，需重新返回菜单界面，重新进入测试界面才能将故障提示解除。
5. 急停按钮智能在出现紧急情况下才能按下。严禁当做开关使用。
使用条件

环境温度：-10--40℃
海拔高度：<1000M
相对湿度：<85%
使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质
