MOEORW-1200kV-120kJ 冲击电压试验系统

产品概述
产品证书
售后保障
相关推荐

主要技术数据

本系列冲击电压试验系统主要用于产生标准雷电冲击电压全波、雷电冲击电压截波、振荡雷电冲击电压波、标准操作冲击电压波、振荡操作冲击电压波、陡波冲击电压波，对绝缘子、空气间隙、套管、电力变压器、避雷器、GIS等输变电设备进行冲击电压试验和其它科学试验。

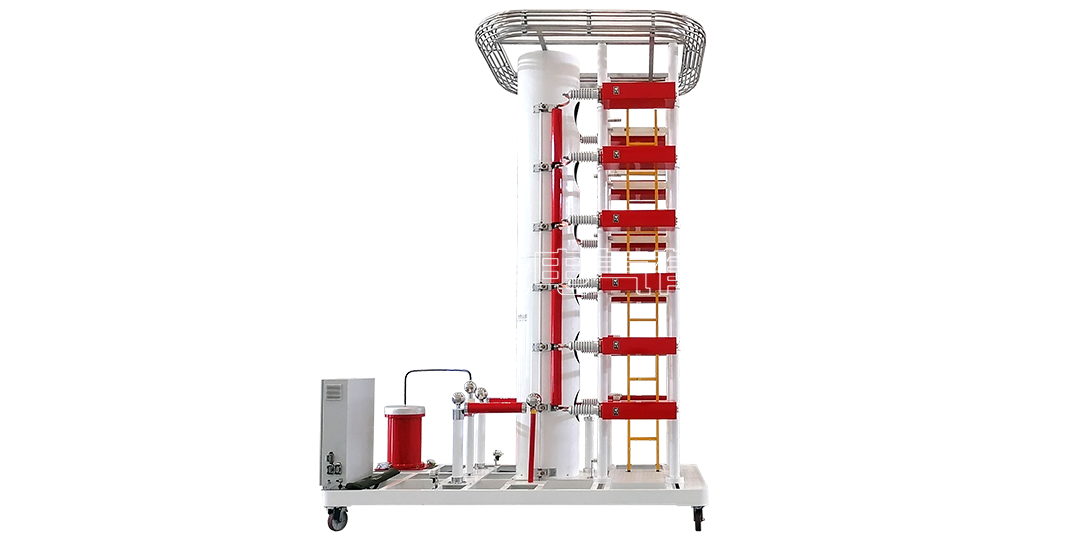

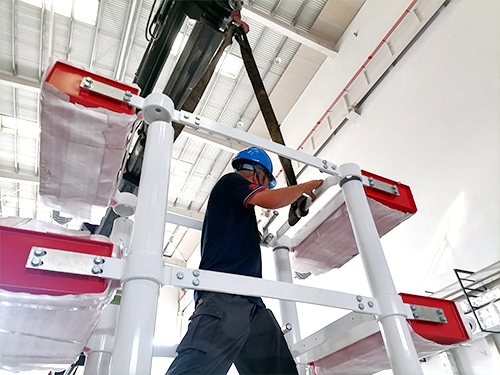

本系列冲击电压发生器采用环氧支柱塔式结构，级电压取200千伏。冲击电压发生器技术指标先进，结构紧凑，外形美观。

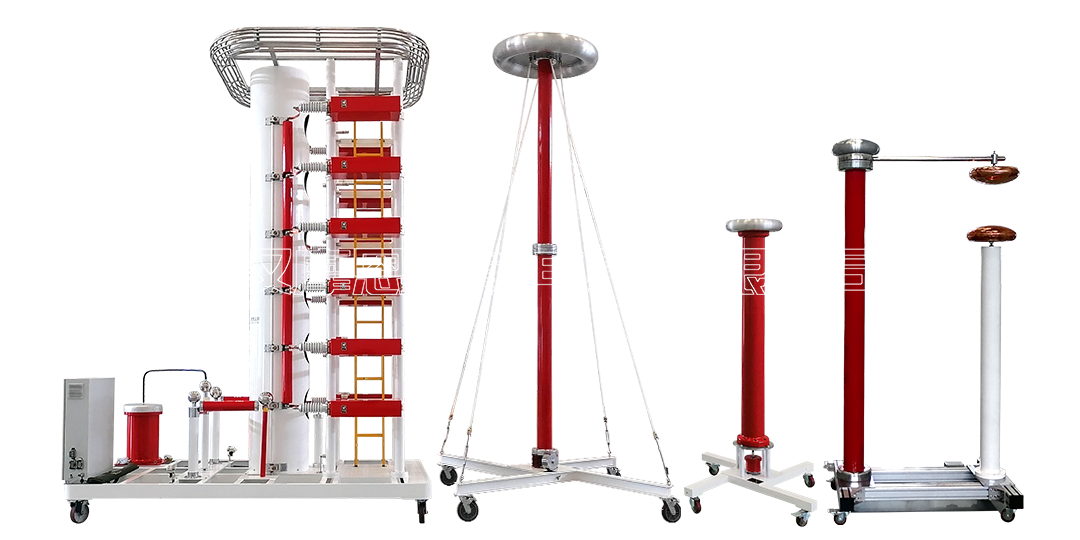

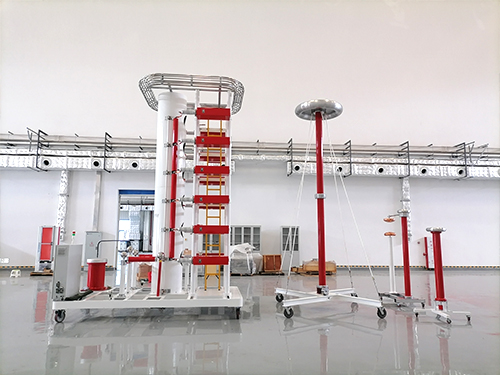

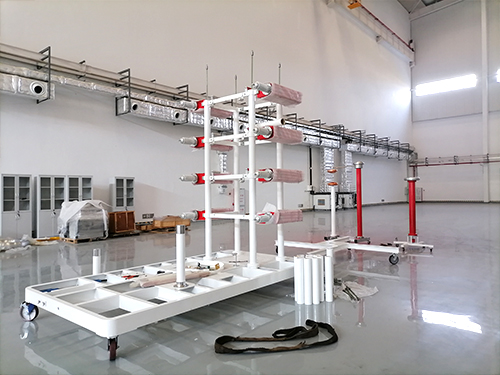

本系列冲击电压试验系统主要由充电装置、本体、控制设备和测量设备等部分组成。

使用条件

1.1海拔高度不超过1000米；

1.2环境温度为-10℃～+45℃，相对湿度不大于90%；

1.3无尘埃和腐蚀气体；

1.4发生器本体应就近可靠接地，接地网应有较低的接地电阻（0.5欧姆以下）和良好的冲击特性。

额定参数

2.1级电压：±200kV

2.2输出电压波形：

可产生±1.2/30微秒标准雷电冲击电压全波、截波时间在2至6微秒范围内的雷电冲击电压截波、波头时间不超过15微秒的振荡雷电冲击电压波、±250/2500微秒标准操作冲击电压波、波头时间大于100微秒的振荡操作冲击电压波和各种陡度（例如1000千伏/微秒，2500千伏/微秒）的陡波冲击电压波。

2.3电压利用系数：

当总负荷电容为300～1000微微法时，雷电冲击电压波（包括全波和截波）利用系数不小1.2。对负荷电容为2000～20000微微法的GIS，振荡雷电冲击电压波和振荡操作冲击电压波的利用系数不小于1.3。

2.4使用持续时间：

在2/3额定电压以上，每120秒充放电一次，可连续运行。在2/3额定电压以下，每60秒充放电一次，可连续运行。

2.5控制部分：

可手动控制，恒流充电，充电电压的不稳定度不大于±1%，充电电压与基准电压的偏差不大于±1%，充电电压可调精度为±1%。

使用与维护

1、消除各部分绝缘和点火球表面的灰尘、污垢和潮所，保护清洁干燥。
2、检查高压充电变压器、本体电容器、电容分压器、均压电容、陡化电容、直流电阻分压器，小型快速冲击电阻分压器等油浸部件是否漏油。
3、检查自动接地装置是否动作灵活，接触良好。
4、检查冲击电压发生器充电回路和放电回路接线是否完整，部件是否齐全。
5、移去冲击电压发生器周围的物体，保证发生器对周围物体有足够的安全距离。
使用与维护

6、改变高压硅堆的极性，使充电设备的输出直流电压的极性与所要求的冲击电压波极性相对应。
7、当产生雷电波时，操作外波头电阻换用铝棒。根据被试品电容大小，选择适当的雷电波头电阻。

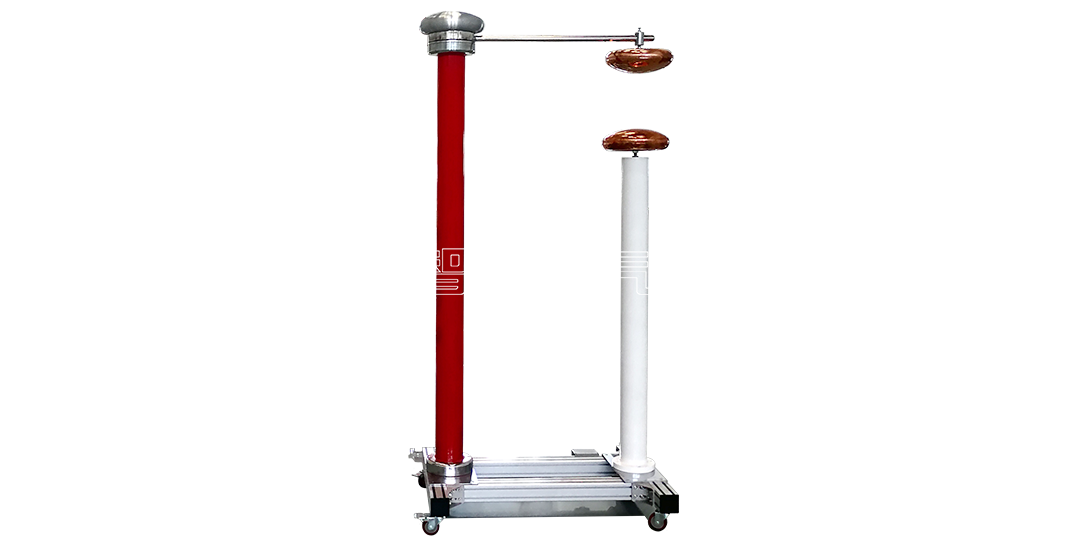

8、当产生雷电冲击电压截波时，应根据截波试验要求接好截波装置线路，调整截波间隙距离，截波触发脉冲应控制在15～20千伏范围内。
9、当产生操作冲击电压波时，保留雷电波头电阻作为各级阻尼电阻，操作波波尾电阻分散在各级内，将外波头电阻接入放电回路。
10、当产生振荡雷电冲击电压波时，各级接入相应的阻尼电阻和波尾电阻，将振荡电感接入放电回路。
使用与维护

11、当产生振荡操作冲击电压波时，各级接入相应的阻尼电阻和波尾电阻，将振荡电感接入放电回路。
12、当产生陡波时，各级接入相应的阻尼电阻（或短路杆）和波尾电阻，需要使用陡波装置时，将其接入放电回路。

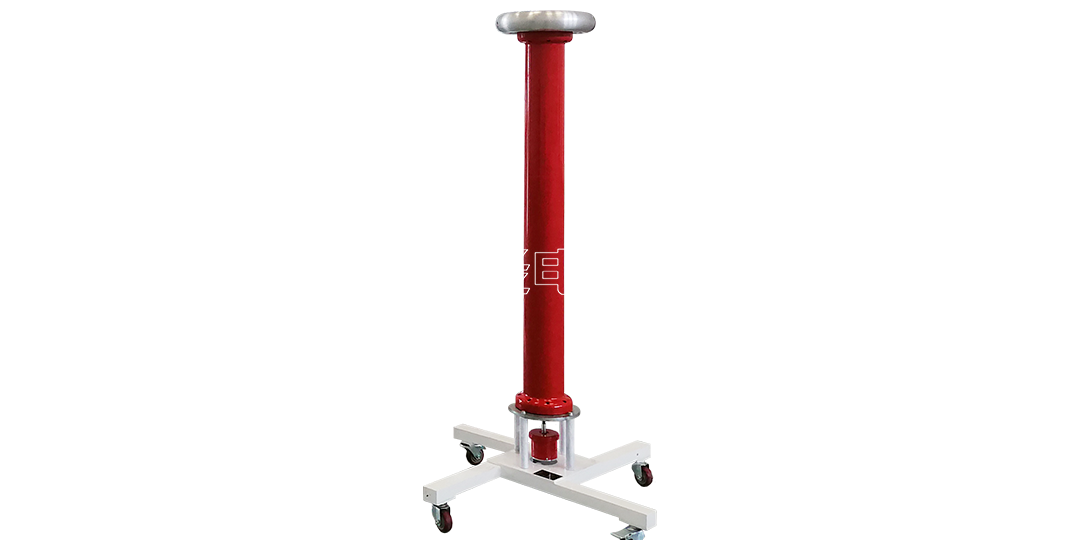

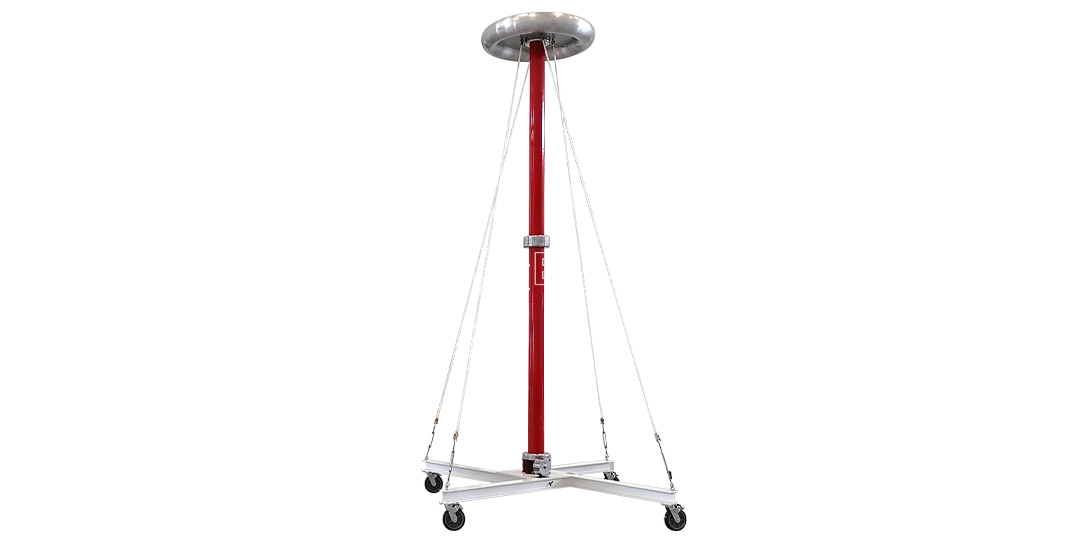

13、根据被测冲击电压波幅值，适当选择冲击电容分压器低压臂电容，保证低压臂电压幅值不超过1000伏。低压臂接地端可靠接地。根据冲击电压测量要求，正确接好分压器、示波器或峰值电压表测量线路和触发线路。
14、控制台外壳应与控制室内接地点可靠连接，控制台前应铺橡胶地毯。
15、如果要接触冲击电压发生器本体，则应采用接地棒将所有电容器短接。
