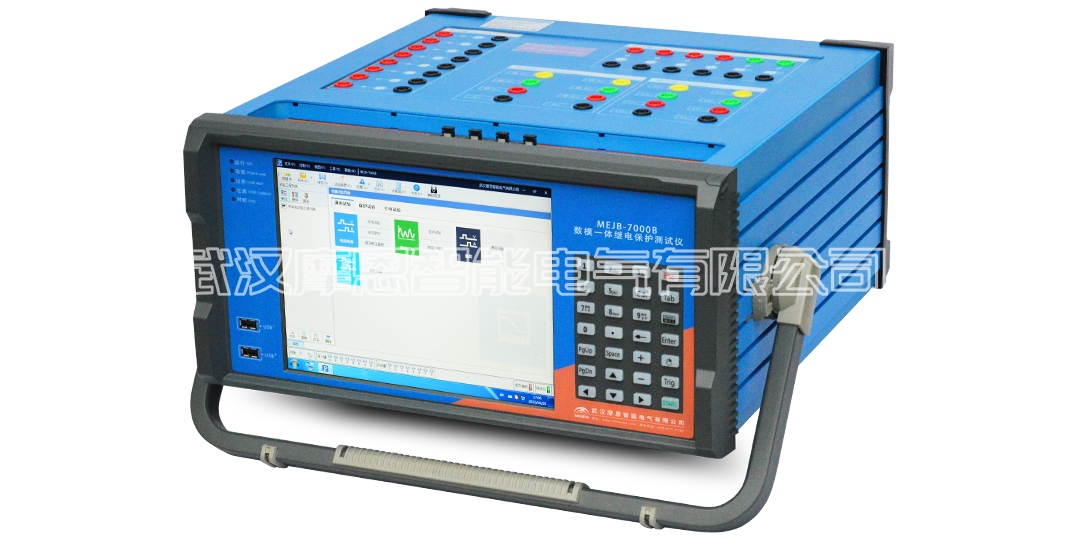

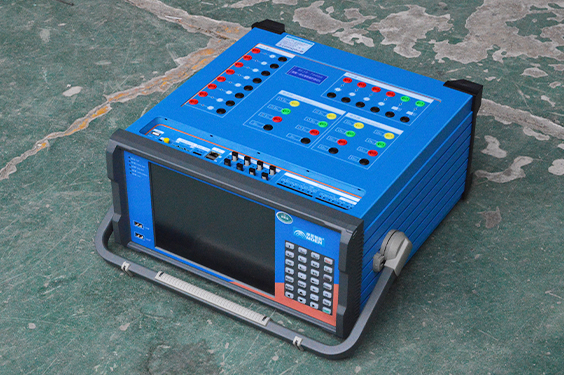

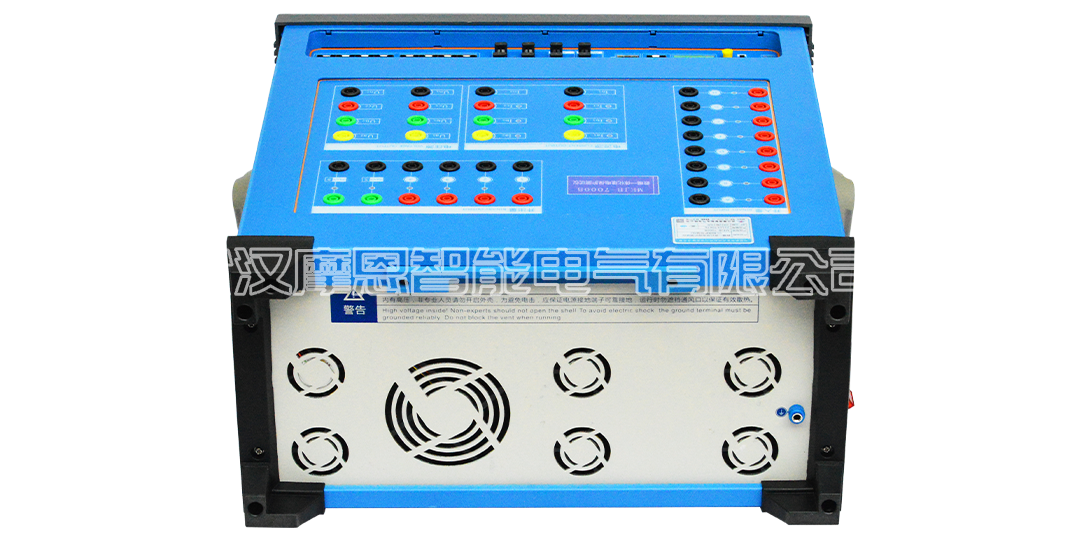

MEJB-7000B 数模一体继电保护测试仪

产品概述
产品证书
售后保障
相关推荐

产品简介

MEJB-7000 数字化继电保护测试仪是依据《DL/T 624-2010 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于 IEC61850 通信标准体系，采用先进计算机技术实现的继电保护试验装置。

产品配备高性能功率放大器并基于强大的 PowerPC+X86 平台，采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。

产品技术特点

1) 智能测试模块

产品技术特点支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。

2) 自动测试

具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；

3) 数字量/模拟量输出

可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；

4) 模拟量及数字量同时输出

支持同时进行模拟量、SV、FT3 的输出及 GOOSE 报文的收发；

5) 多种扫描模式

支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；

6) 安全及报警

具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；7) 虚端子图形化显示支持虚端子图形化显示功能，数据流向清晰明了；

8) 报文同时收发

支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光数字报文输出。 GOOSE 信号可独立收发，也可与 IEC61850-9-2 共一个光以太网接口收发；

9) FT3/扩展 FT3

支持 FT3、FT3 扩展及 DL/T 282 报文输出，并且支持 2M/4M/6M/8M/10M/15M/20M 波特率 UART 编码及 5M/10M/20M 曼切斯特编码；

10) 异常测试

具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；

11) 故障回放

支持故障仿真和 COMTRADE 格式数据回放功能；

12) MMS 服务

具备 MMS 定值读写功能，可读写智能 IED 设备定值等配置信息；

13) 对时与授时

具备同步触发功能，支持直接接入 GPS/BD 天线进行对时，也支持 IRIG-B、PPS 及 PTP 1588 对时方式并可支持对外输出 IRIG-B、PPS 及 PTP 1588 授时信号；

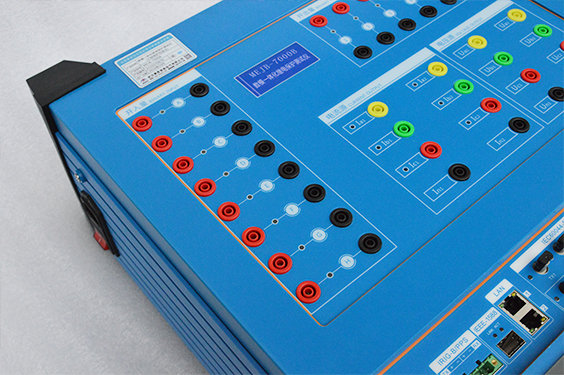

14) 硬接点开入及开出

开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；

15) 报文接收及分析

具备报文接收及分析功能，可将接收到的报文用 ZHNPA 打开进行分析或导出

16) 单纤模式

光口支持单纤发送、单纤接收，支持光功率测试；

17) 模拟量小信号

配备模拟量小信号接口，支持 12 路模拟量小信号输入，可测量-7V~ 7V 交流电压；支持 12 路模拟量小信号输出，可输出-7V~ 7V 交流电压；

18) 触摸操作

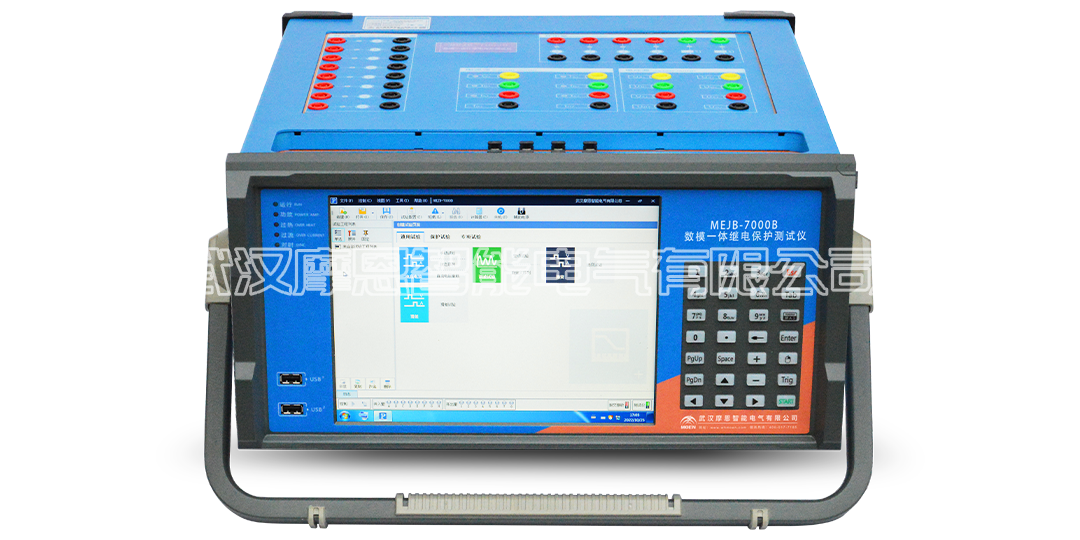

配备 10.4 寸高分辨率显示屏，支持触摸操作；

19) 无线连接

提供 4G 远程测试功能，具备 WiFi 模块，方便用户使用；

接口及技术参数

1.交流电压源输出 (模拟量输出机型才有)

量程每路 120V/60VA

准确度 0.2V~2V 时，±4mV；2V~120V 时，±0.1%

分辨率 1mV

2.交流电流源输出 (模拟量输出机型才有)

量程每路 30A/450VA (250VA)

准确度 0~500mA 时，±1mA； 500mA~30A 时，±0.1%

分辨率 1mA

3.相位 (模拟量输出机型才有)

范围 0~360°

准确度 ±0.1°

分辨率 0.1°

4.频率 (模拟量输出机型才有)

范围 0~1000Hz

准确度 <±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1000Hz)

分辨率 0.001 Hz
接口及技术参数

5.时间
范围 10ms~9999.999s
分辨率 1ms
6.开关量输入

数量 8 对

遮断容量 DC250V /0.5A

7.开关量输出

数量 6 对，其中2 对为快速开出(0.1ms)

8.直流电压源输出 (模拟量输出机型才有)

量程每路 0~160V/60VA

准确度 0.2%

9.直流电流源输出 (模拟量输出机型才有)

量程每路 0~20A/200VA

准确度 0.2%
接口及技术参数

10.同步

接口类型 GPS/BD ANT,IRIG-B/PPS 光信号；IRIG-B/PPS 电信号； IEEE 1588

数量 GPS/BD ANT 1 个； IRIG-B/PPS 光信号 2 个:1 个对时，1 个授时； IRIG-B/PPS 电信号 2 对： 1 对对时， 1 对授时；IEEE 1588 1 对

11.无线连接

接口类型 WIFI、4G

12.有线连接

接口类型百兆 Lan 口， RJ45

数量 2 个
13.供电电源

供电电压交/直流 220V，允许偏差：-20%~15%(直流供电为选配功能使用前先确认)

供电频率 0 或者 47~65 Hz

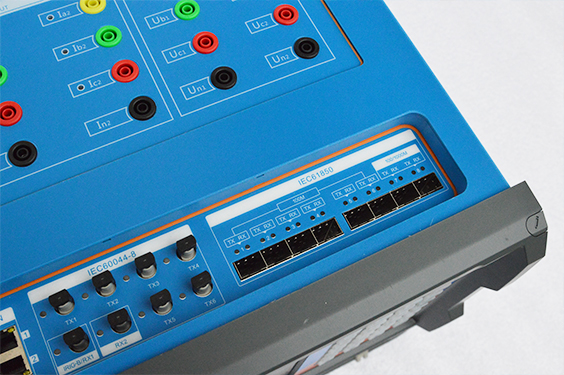

14.IEC 61850 通讯接口

功能任意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接收端或 GOOSE 发送、接收端

接口类型 LC 光口

数量 8 对,6 对为 100M 自适应，2 对为 100/1000M 自适应

波长 1310nm
15.IEC 60044 通讯接口

功能 IEC60044-7/8、DL/T282 报文的接收、发送

接口类型 ST

数量 6 个发送口，2 个接收口

16.模拟量小信号输入 (选配功能)

接口类型航空插头，交流电压

数量 12 路

17.模拟量小信号输出 (选配功能)

接口类型航空插头，交流电压

数量 12 路

18.USB 口

数量 3 个

19.工作环境条件

工作温度 -10℃~50℃

湿度 ≤95%,无凝露

20.其他

联机接口 RJ45

显示屏 10.4 寸真彩液晶显示，带触摸功能
