MOEORW-2000V 轻型继保测试仪

主要特点

       电压电流输出灵活组合  最多输出6相电压6相电流，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

       新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

       高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

       软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

       具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。

       开关量接点丰富  有10对开入和8对开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

       接口完整 带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。

       完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

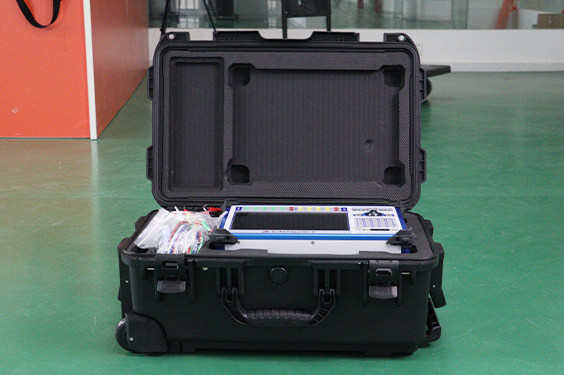

       轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

额定参数

       电压输出路数：6

       电流输出路数：6

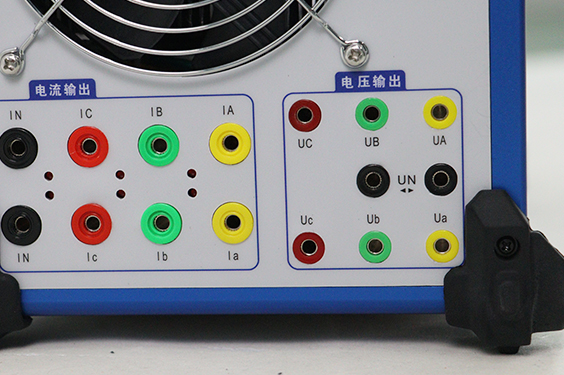

交流电流输出

       相电流输出时每相输出（有效值）       0～30A    输出精度   0.1级

       相电流长时间允许工作值（有效值）    10A

       相电流最大输出功率    200VA

       频率范围（基波）    0～1200Hz

       谐波次数    1～24 次

直流电流输出

       电流输出   0～±10A / 每相             输出精度   0.1级

       最大输出负载电压    10V

交流电压输出

       相电压输出（有效值）    0～120V    输出精度   0.1级

       线电压输出（有效值）    0～240V

       相电压 / 线电压输出功    80VA / 100VA

       频率范围（基波）    0～1200Hz

       谐波次数    1～24次

直流电压输出

       相电压输出幅值    0～±160V    输出精度   0.1级

       线电压输出幅值    0～±320V

       相电压/ 线电压输出功率    70VA / 140VA

交流相位输出

       输出范围    0-360°

       输出精度    ±0.1°

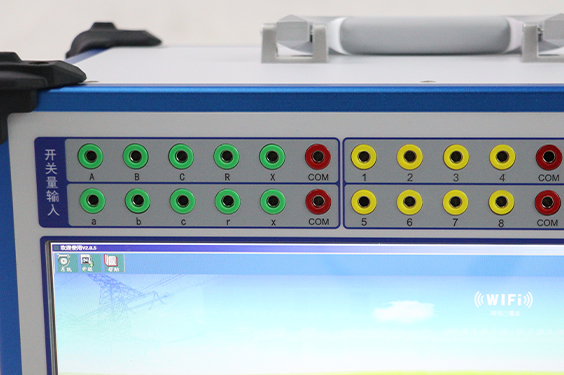

开关量

       10对开关量输入

       空接点      “0”：≤10kΩ； “1”：≥20 kΩ

       电位接点接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

       8对开关量输出          DC：250 V／0.5 A；AC：250 V／0.5 A

时间测量范围

       0.1ms ～ 9999s ，     测量精度 ＜0.1ms

体积重量

       350mm*232.5mm*180mm ，13.7kg
