ME9002K 电缆故障测试系统

概述

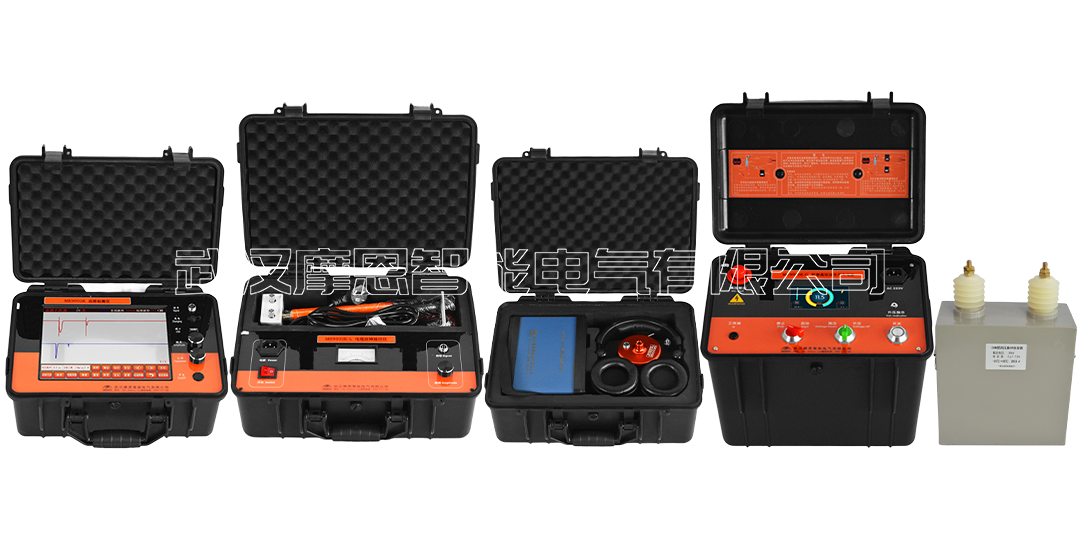

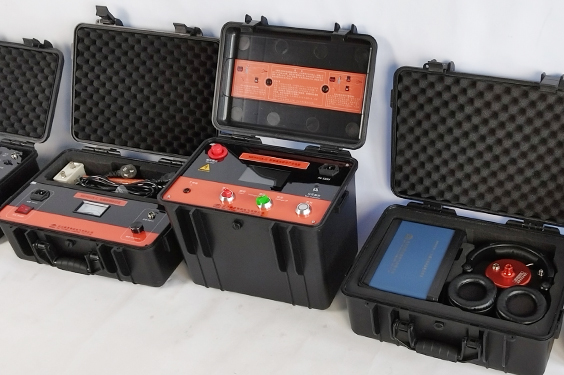

       ME9002K电缆故障测试系统是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试专用系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。该系统主要包含：ME9002K-H电力电缆故障测距仪、ME9002K-L电缆路径探测仪、ME9002K-D声磁同步定点仪、ME9002K-G轻型高压信号产生电源四部分。

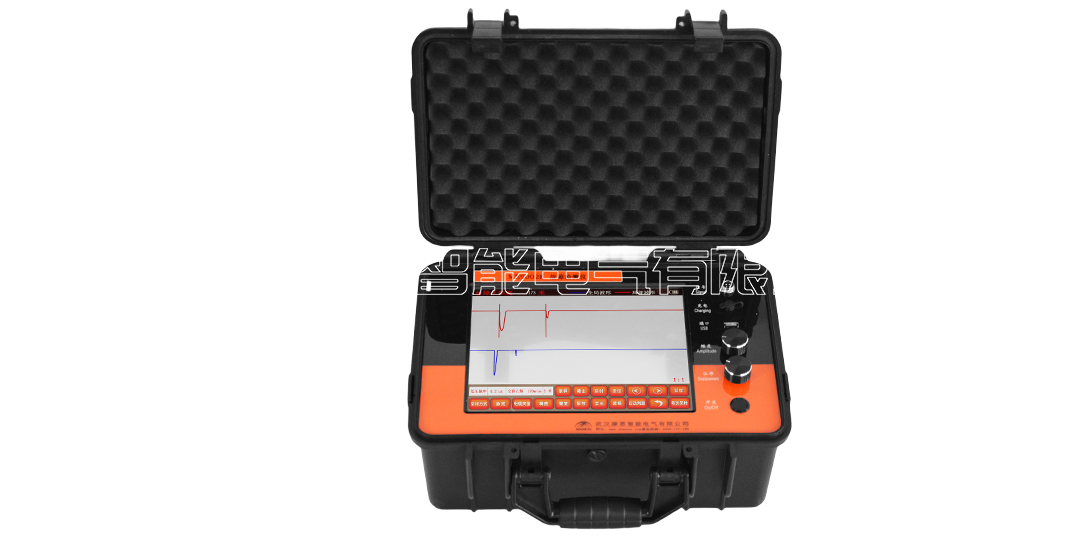

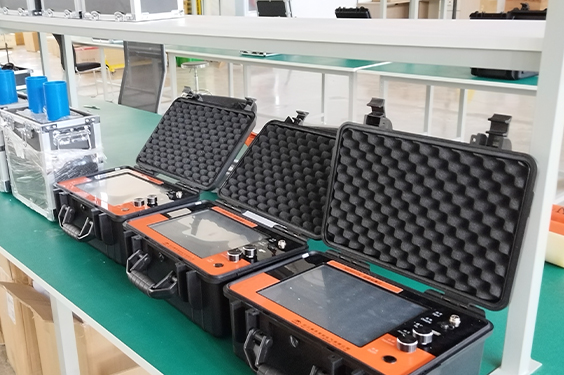

ME9002K-H电力电缆故障测距仪

       本产品采用了国际最高水平的时域反射（TDR）技术，故障波形自动判距、简单明了，使用方便愉快；整机采用工控塑料机箱，小巧精致，易携带；人机界面友好，即使非专业人员操作，依然可以很快熟悉并使用，高效、准确的完成电缆故障测试工作。

       功能特点

       1. 用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

       2. 可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、速度测量法。

       3. 全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

       4. 工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。

       5. 全局波形和局部波形同步显示，便于整体分析和细节调整。

       6. 任何高阻故障均呈现最简单的类似低压脉冲短路故障波形特征，极易判读。

       7. 内置电源供电，在无电源环境中均可长时间使用。

       8. 体积小、重量轻、使用方便，检测故障成功率和测试精度高。

       9. 在任何环境下性能稳定，不死机，信号采集高压保护措施安全。

       10. 内置存储/调出功能，可方便将数据及波形保存或调出重新分析。

       11. 测试信号提供多种脉冲宽度，无测试盲区。

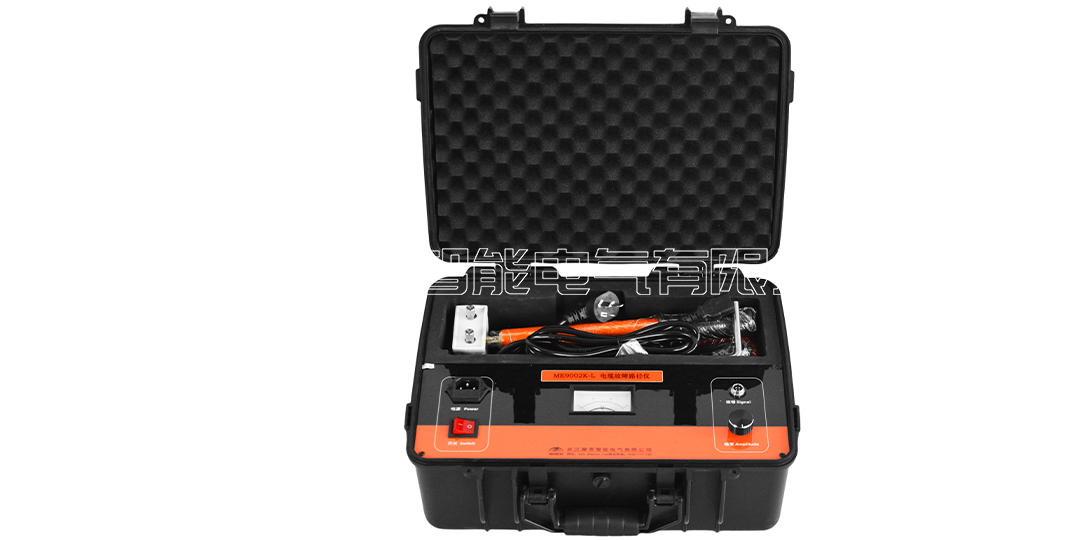

ME9002K-L电缆路径探测仪

       本产品输出的正弦波信号加到电缆上时，在电缆周围有电磁场存在，利用磁电传感器（感应线圈）将电磁波转换为电信号，通过放大器放大，再由蜂鸣器或耳机转换为声波信号，同时可以用表头反映出信号的变化。当线圈位于电缆正上方并垂直于地面时，线圈的感应电动势最小；当线圈垂直于地面并偏离电缆一定距离时，通过线圈的磁力线增加，线圈的感应电动势增大，利用这一原理即可对电缆的路径进行探测。

       功能特点

       由于采用断续的幅度调制15kHz正弦信号,在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰及电视机行频（15625Hz）的同频干扰，极大提高了现场探测效率。由于采用幅度调制技术，本信号发射器不仅适用于传统的差拍式接收机，也适用于直放式倍压检波路径接收机。本信号发射器的大功率输出信号可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设的电缆。

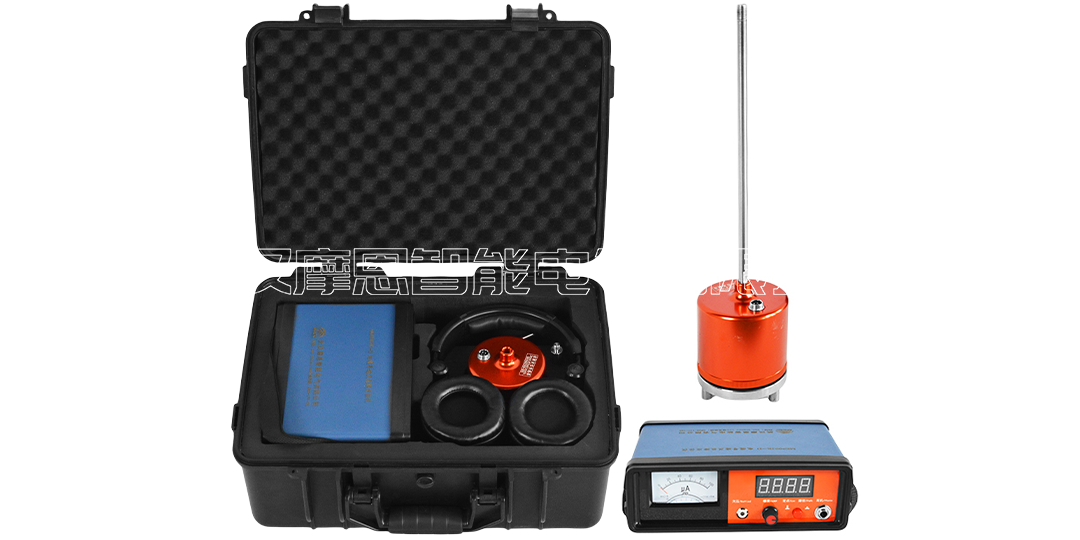

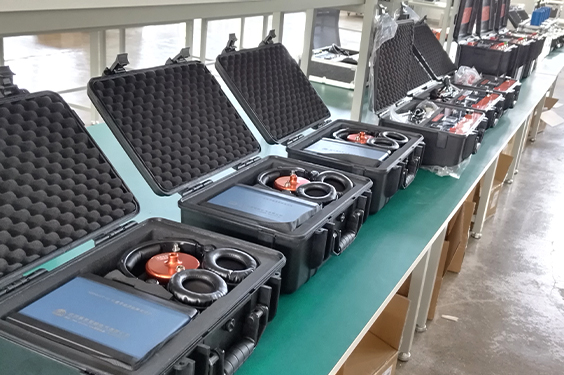

ME9002K-D声磁同步定点仪

       本产品用于埋地电缆绝缘故障点的快速、精确定位及电缆埋设路径的准确探测。

       主要特点

       1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地消除了定点时的盲目性。

       2、缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可精确显示故障距离及方向，毫不费力地快速确定故障位置。

       3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了高效、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。

       4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

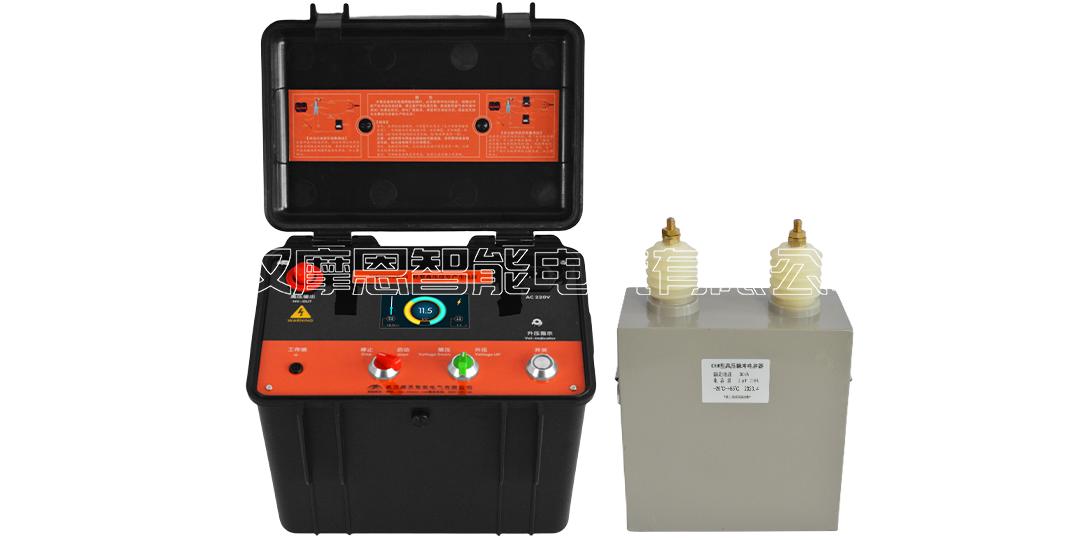

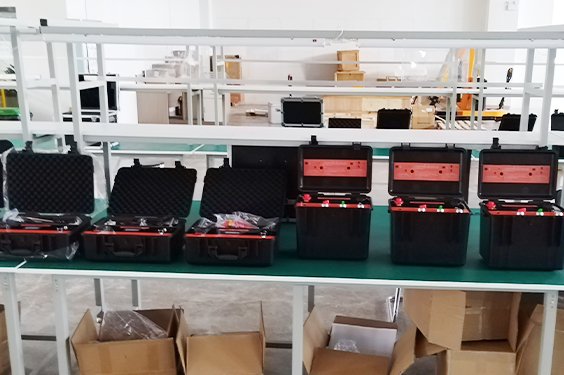

ME9002K-G轻型高压信号产生电源

       本产品是我公司在长期从事电缆故障测试研究方面最新开发的创新型换代产品，采用大屏幕彩色液晶显示器、指示高压侧真实电压值、具有过压、过流保护，产品的各项性能指标均处于国内领先地位。该产品满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》，主要用于对高、中低压电缆故障测试时做冲击放电试验电源、也可用于电缆、电容器、电机、瓷瓶等的直流耐压试验，是工频高压电源的升级换代产品。

       适用范围

       适用于35kV及以下电缆故障测试，是电力电缆故障测试中各类高阻性、接地型和疑难电缆故障定位的必备高压信号发生装置，广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点，电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障等。

       功能特点

       1．设备紧凑型设计，软件控制，具有自动升压、稳压功能。

       2．智能操作，实时高压动态显示，故障点放电自动指示。

       3．系统软件自动判断，具有过流自动保护功能，并及时进行液晶文字提示。

       4．工业级4.3寸彩色液晶显示，人机界面友好，数据显示非常直观。

       5．功能完善可靠，箱体采用工程塑料绝缘材料，操作安全，体积小、重量轻、接线简单。

       6．专用组合接地线设计，避免因人为接线原因引起的工作异常，性能稳定。

       7．可连续工作8小时以上。
