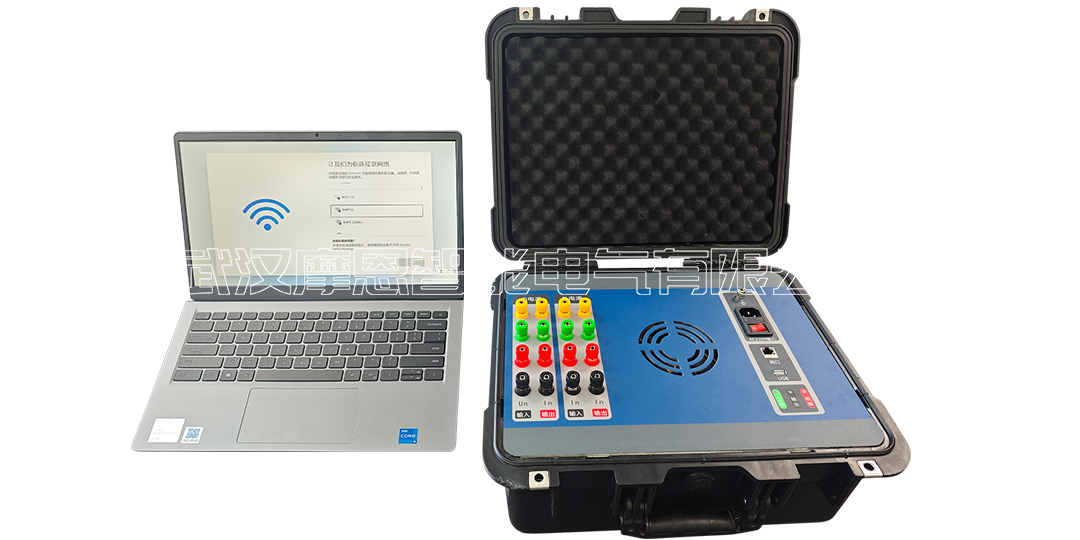

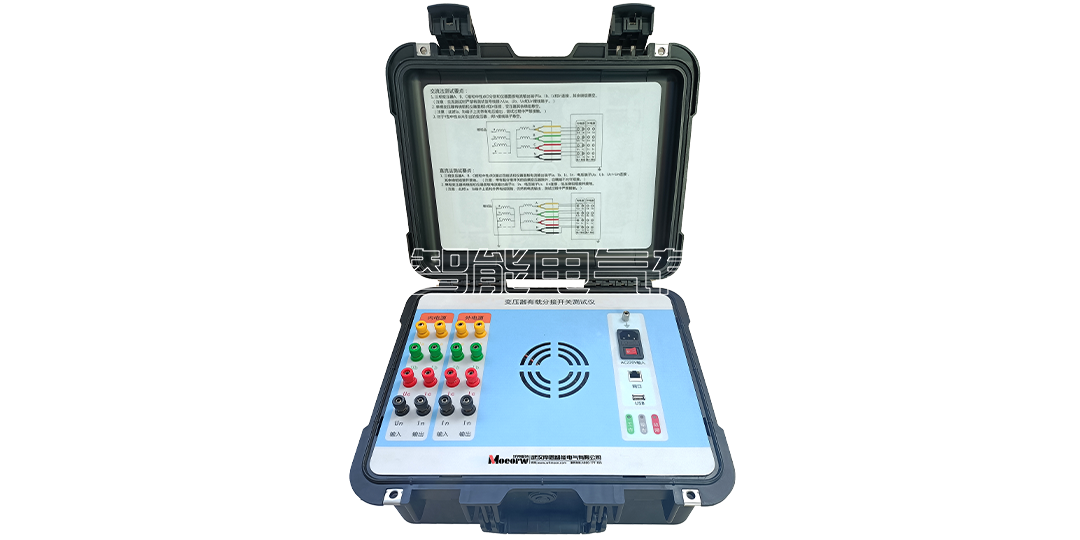

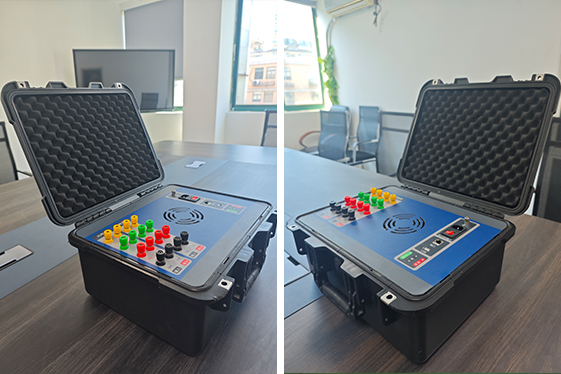

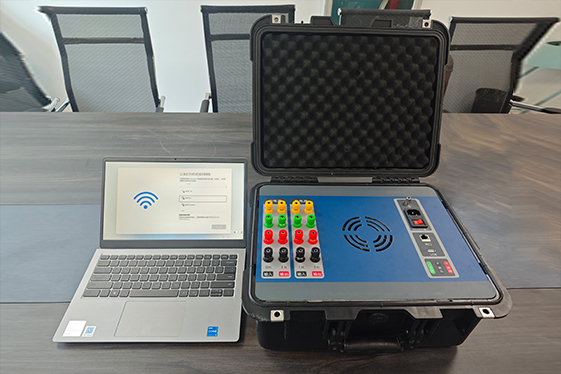

MOEORW-4510 交直流有载分接开关测试仪

产品概述
产品证书
售后保障
相关推荐

功能特点

交直流有载分接开关测试仪（以下简称仪器）是用于测量、记录和分析电力变压器有载分接开关动态切换过程中各项关键参数的专用测试仪器。本仪器具有交流法和直流法两种不同的测试方法，其中直流测试法用于按照《DLT846.8-2004 高压测试设备通用技术条件》的要求，采用三路高精度直流恒流电路，用于精确测量有载分接开关的过渡时间、过渡电阻和过渡波形等直流特性参数；交流测试法则是根据《DLT265-2012 变压器有载开关现场试验导则》中的相关规定，可同步记录有载分接开关切换过程中的三相电流波形（工频），可以最大程度反映有载分接开关实际动作时的工作情况，并且可以通过软件自动分析和人工辅助判断结合的方式测量三相同期性和桥接时间等重要参数。

主要性能指标

1、输入电源

200V~240VAC/10A，50Hz/60Hz±1%

2、输出电源

2.1交流输出电源

三相四线电源：线电压8V~800V

输出电源频率：50Hz 精度：±0.05%

输出峰值功率：1500VA

2.2直流输出电源

三相输出恒流源：每通道1A或0.2A ，精度1%

恒流源端口电压：不大于22V

3、相关技术参数

（1）过渡电阻测量范围： 0.1～40Ω，测量精度： <5%；

（2）时间测量：量程 1～600ms，准确度 0.5%；

（3）采样精度：16Bit；

（4）采样速率：50K/100K/200K可选；

（5）存储深度：FIFO结构

（6）电压测试：0到800V；

（7）电流测试：0到1A；

（8）测试结果数据保存时间：600ms；

（9）分辨率：0.01ms；

（10）准确度：±（2%读数+0.02ms)；

（11）符合标准： DL/T 265-2012《变压器有载分接开关现场试验导则》；

（12）软件支持： windows2000/windowsXP/windows7/windows8；

（13）供电电压： AC220V±10%；

（14）环境温度：工作-10℃～+50℃ 存储-25℃～+60℃；

（15）相对湿度：不大于80%。

变压器设置参数意义

1. 所属单位：变压器的所属单位名称，确定资产的归属方，如xxx变电站；
2. 设备名称：变压器的名称，用于区别所属单位下不同变压器设备，如变压器#1;
3. 变压器型号：变压器型号名，可以设置成和变压器铭牌上一致；
4. 相数：变压器相数设置，单相变压器或三相变压器；
5. 绕组数：变压器绕组设置，双绕组或三绕组；
6. 绕组类型：变压器绕组接线类型，分Y型，YN型或三角型；
7. 分接开关生产厂家：变压器所配置的分接开关厂家名称；
变压器设置参数意义

8. 开关型号：变压器所配置的分接开关型号名；
9. 开关序列号：分接开关厂家出厂序列号；
10. 开关分列数：开关内部的过渡电路组数，分单分列，双分列或三分列（在高压和超高压的变压器工作中，负荷较高，通过增加过渡电路组数来分担负荷，如三相并联用作单相的情况就属于三分列）；
11. 起始位置：测试时分接开关的起始位置；
12. 结束位置：测试时分接开关的结束位置；
13. 中间位置：测试时分接开关的中间位置；
14. 3个中间位置：分接开关是否有三个中间位置，如9A，9B，9C
