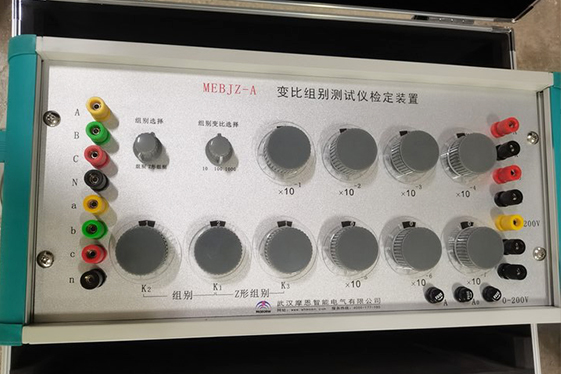

MEBJZ-A 变比组别测试仪检定装置

主要特点

变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器第一部分总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。

仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。

由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。

设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。

整机通用技术指标

①电压比率量值准确度级别：0.01级

②输入电压范围：0V～240V

③输出电压比率范围：1.000000～10000

④输出组别变比范围：10、100、1000、（在Y/y，D/d组别中）

变比范围：10√3、100√3、1000√3、（在Y/d组别中）

变比范围：10/√3、100/√3、1000/√3、（在D/y组别中）

变比范围：10*√3、100/√3、1000/√3、（在Y/Z组别中）

变比范围：10/3、100/3、1000/3、（在D/Z组别中）

⑤输出组别变比精度：0.05%

⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、
