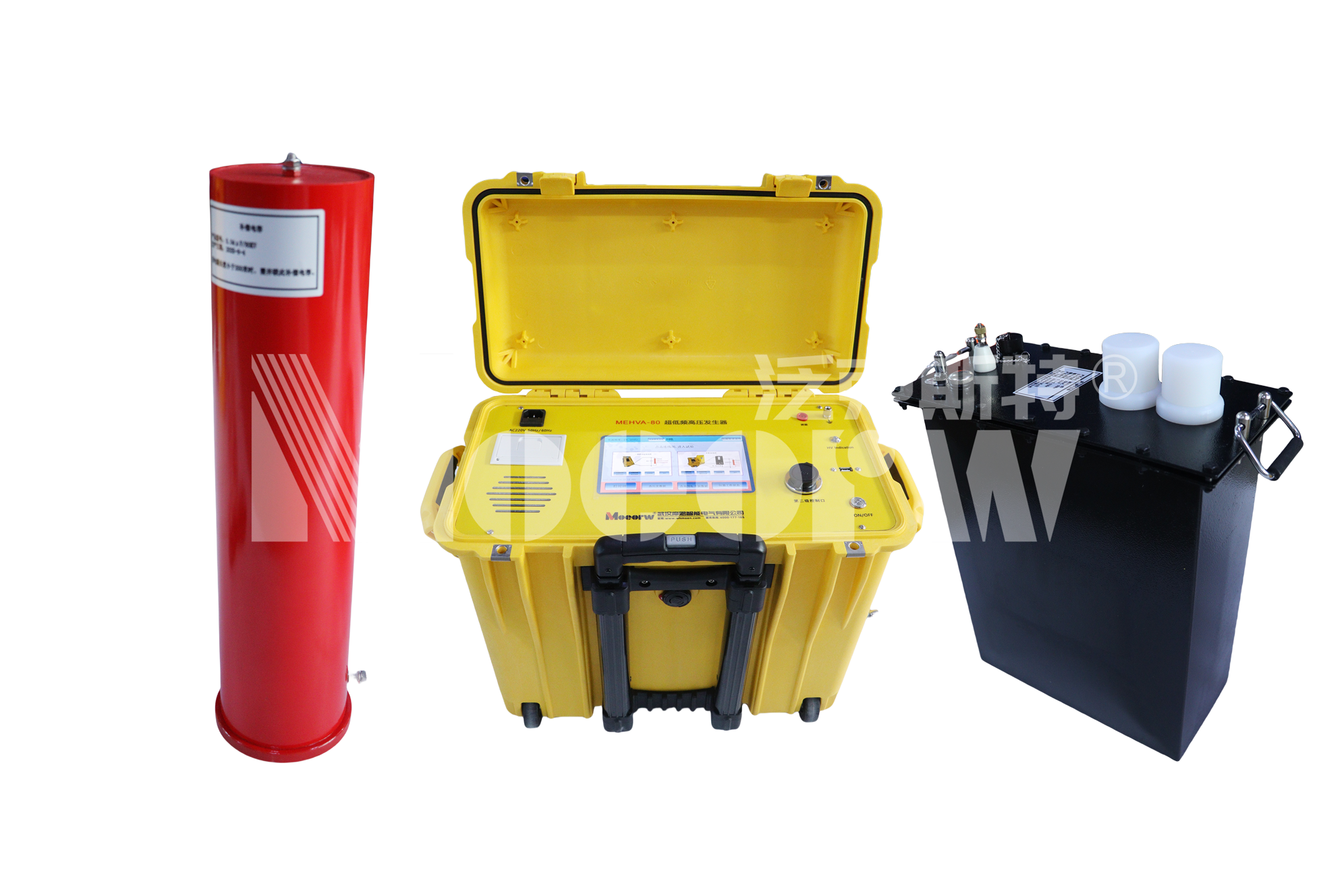

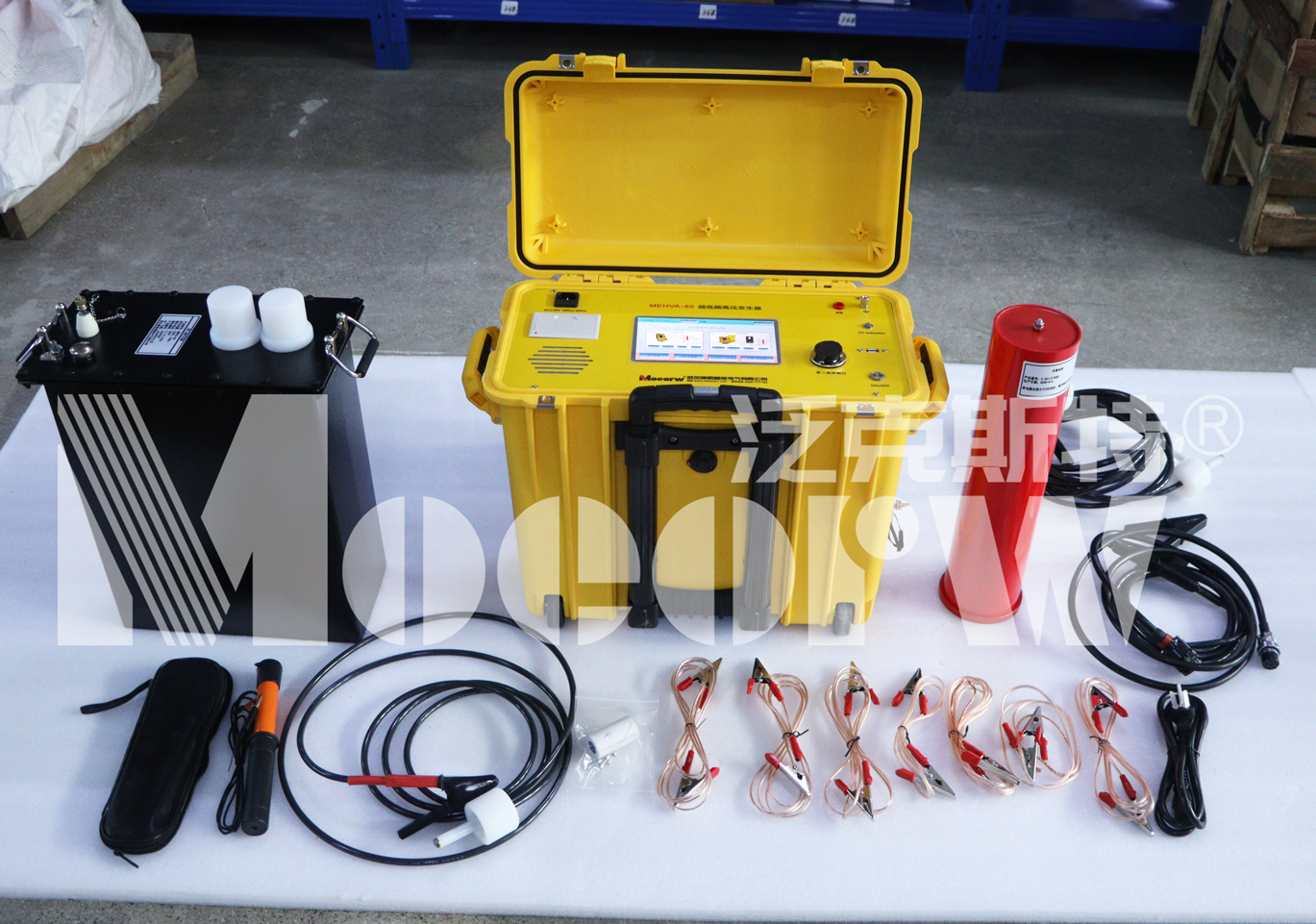

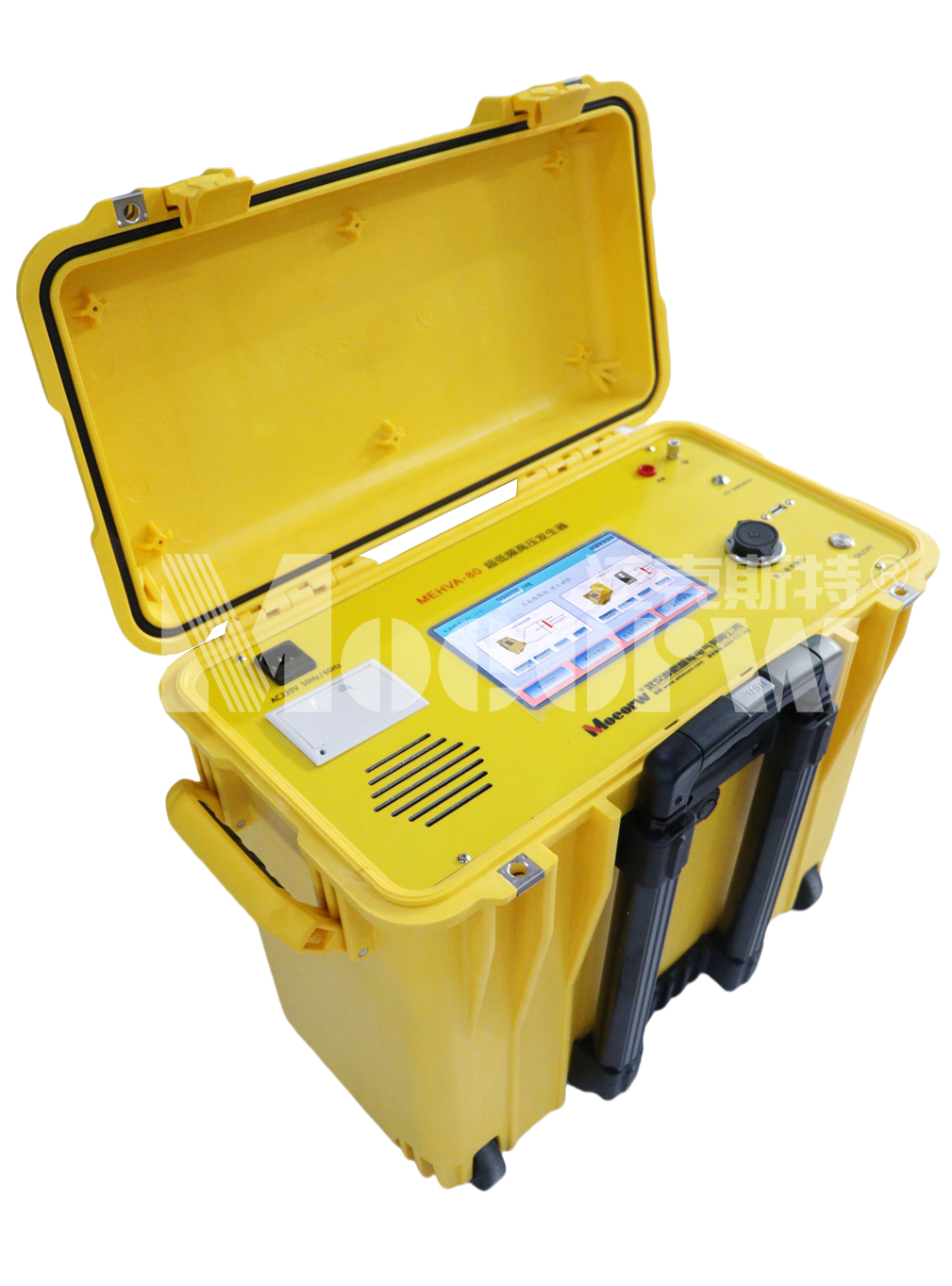

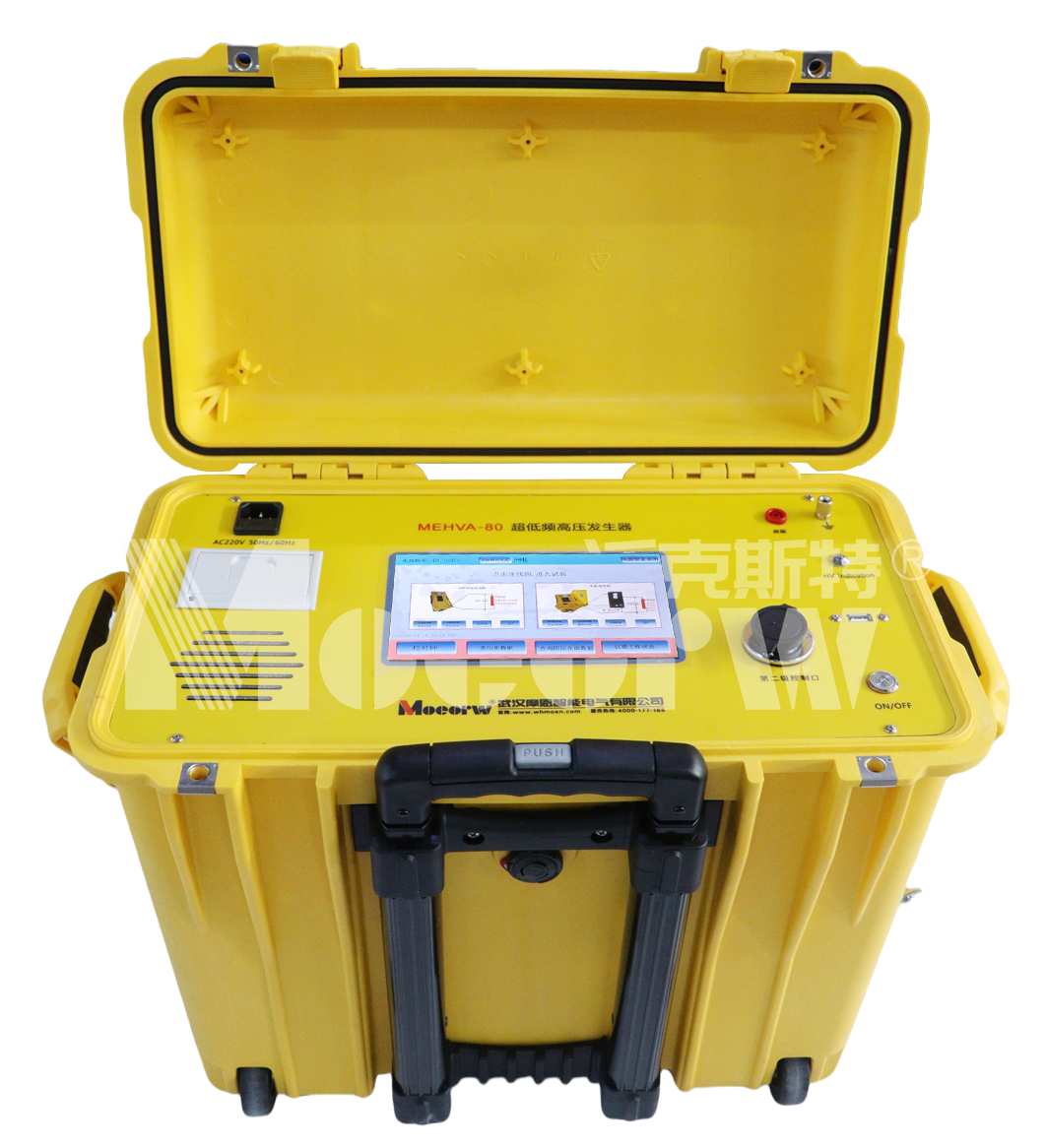

MOEORW-HVA80B 超低频介损高压发生器

技术背景与意义

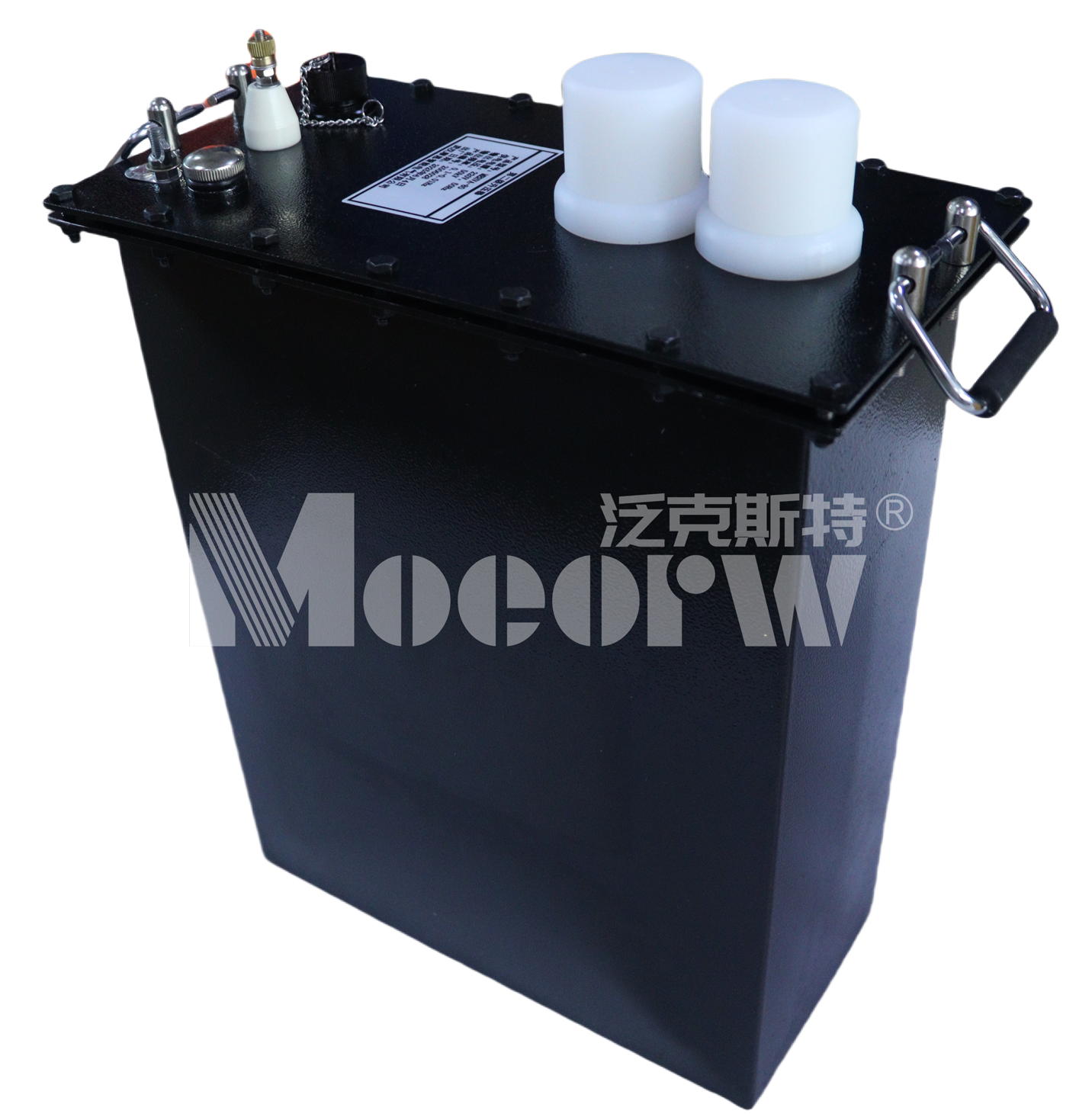

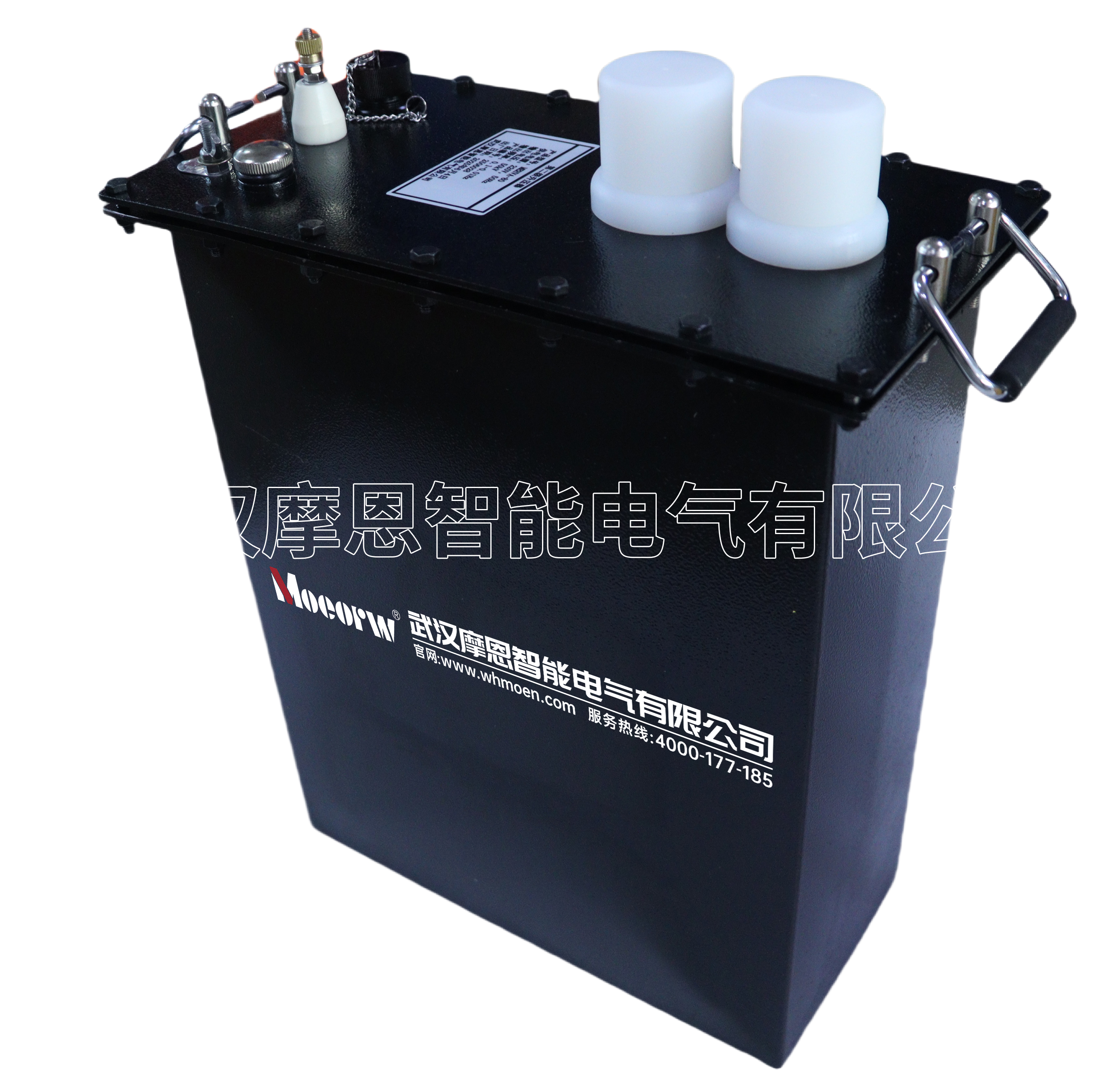

       本产品用于电缆的多功能试验。能测电缆的介损、电容量、绝缘电阻、并兼做交流耐压和直流耐压试验。并获得电缆绝缘质量报告。采用一体化结构。由于将介损测单元内置于超低频升压器里，所以装置体积小，重量轻，连线简单，使用方便。

技术指标

      ·输出电压：0-80KV.

      ·试验频率：0.1Hz-0.01Hz

      ·介损测量范围：0.01×10-3- 655.35×10-3 ，对于大于655.35×10-3的值将按﹥655.35×10-3提示

      ·介损测量精度：1x10-3

      ·介损分辨率：1x10-4

      ·电容测量范围：0.001μF–10μF

      ·电容量分辩率：0.001μF

      ·电容测量精度3%

      ·绝缘电阻测量范围：1MΩ-65535MΩ，对于大于65535MΩ的值将按﹥65535MΩ提示。

      ·绝缘电阻分辩率：1MΩ

      ·绝缘电阻测量精度3%

      ·电压精度：3%

      ·交流电流范围：0-20mA

      ·交流电流分辨率:0.1mA

      ·交流电流精度：3%

      ·直流电流范围：0-2000μA

      ·直流电流分辨率:1μA

      ·直流电流精度：3%

      ·RS232(或USB)通讯接口

操作方法

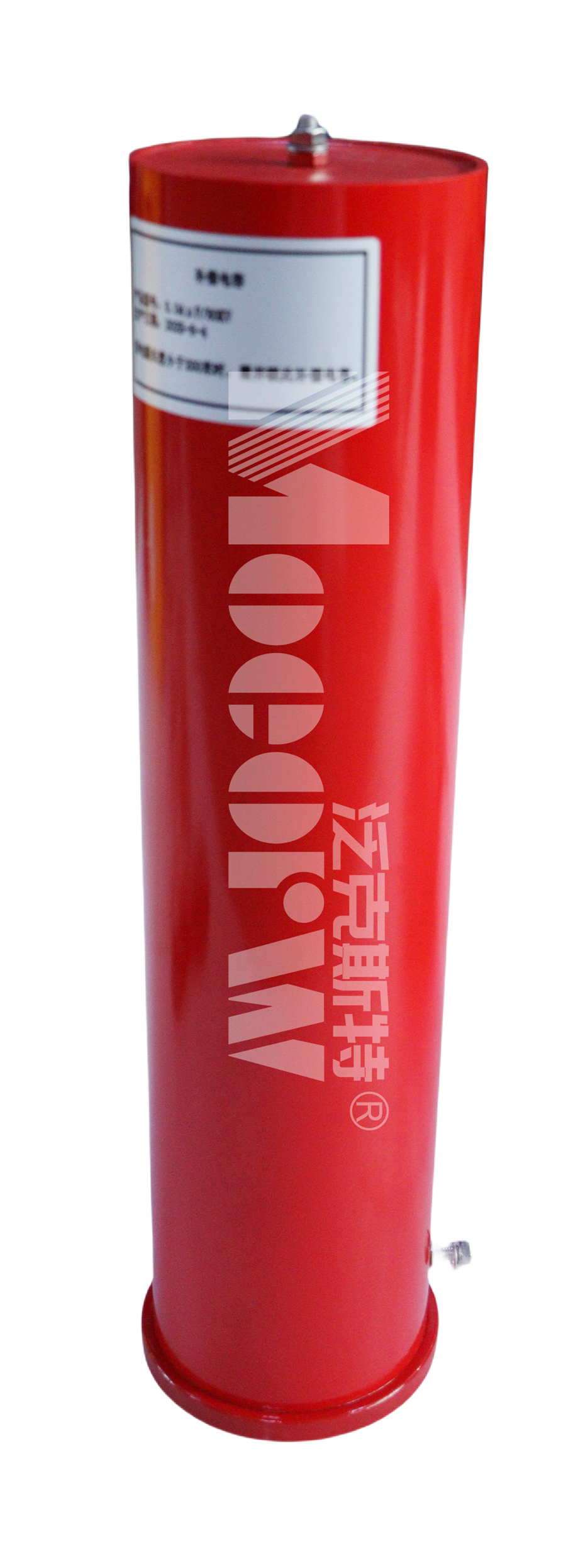

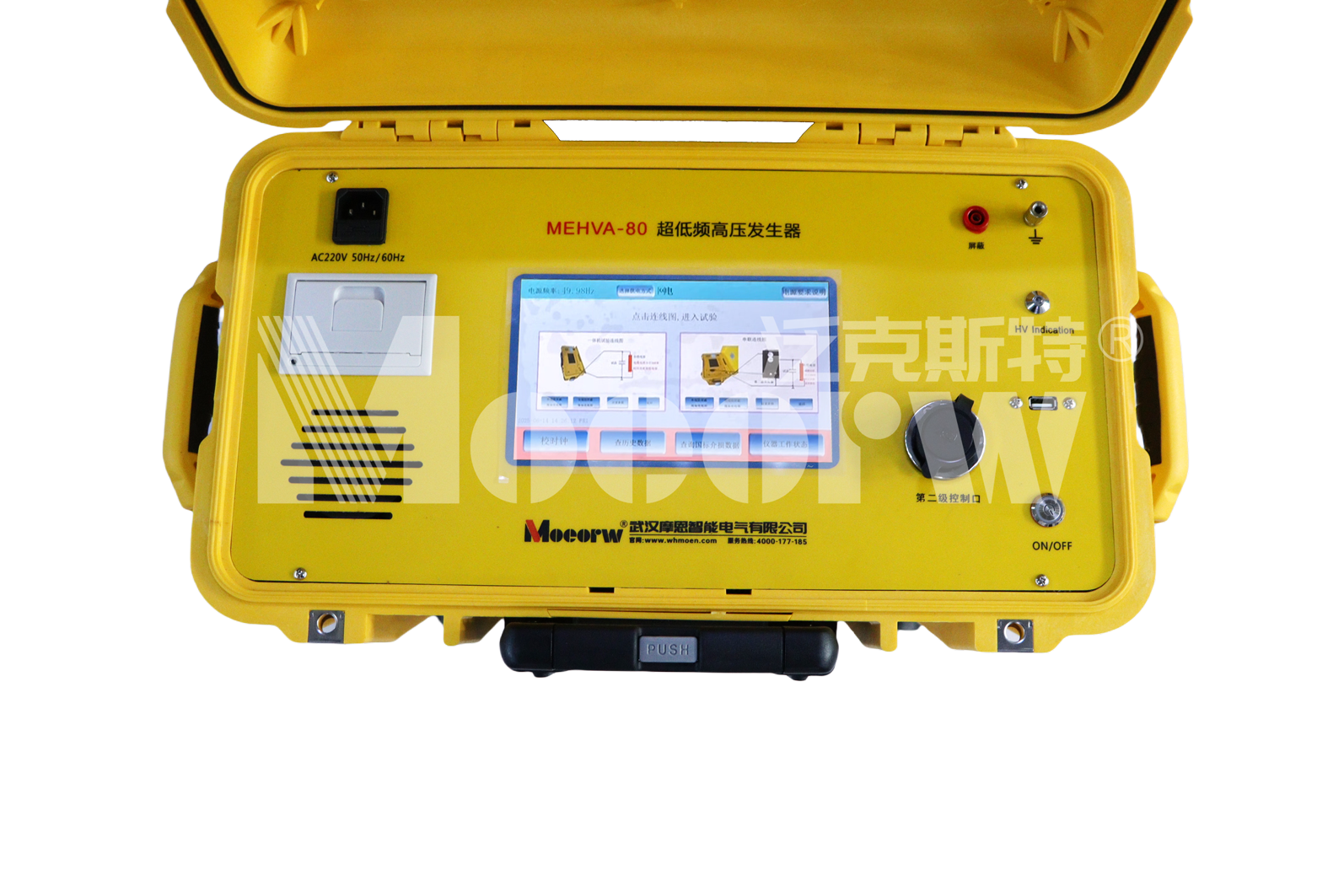

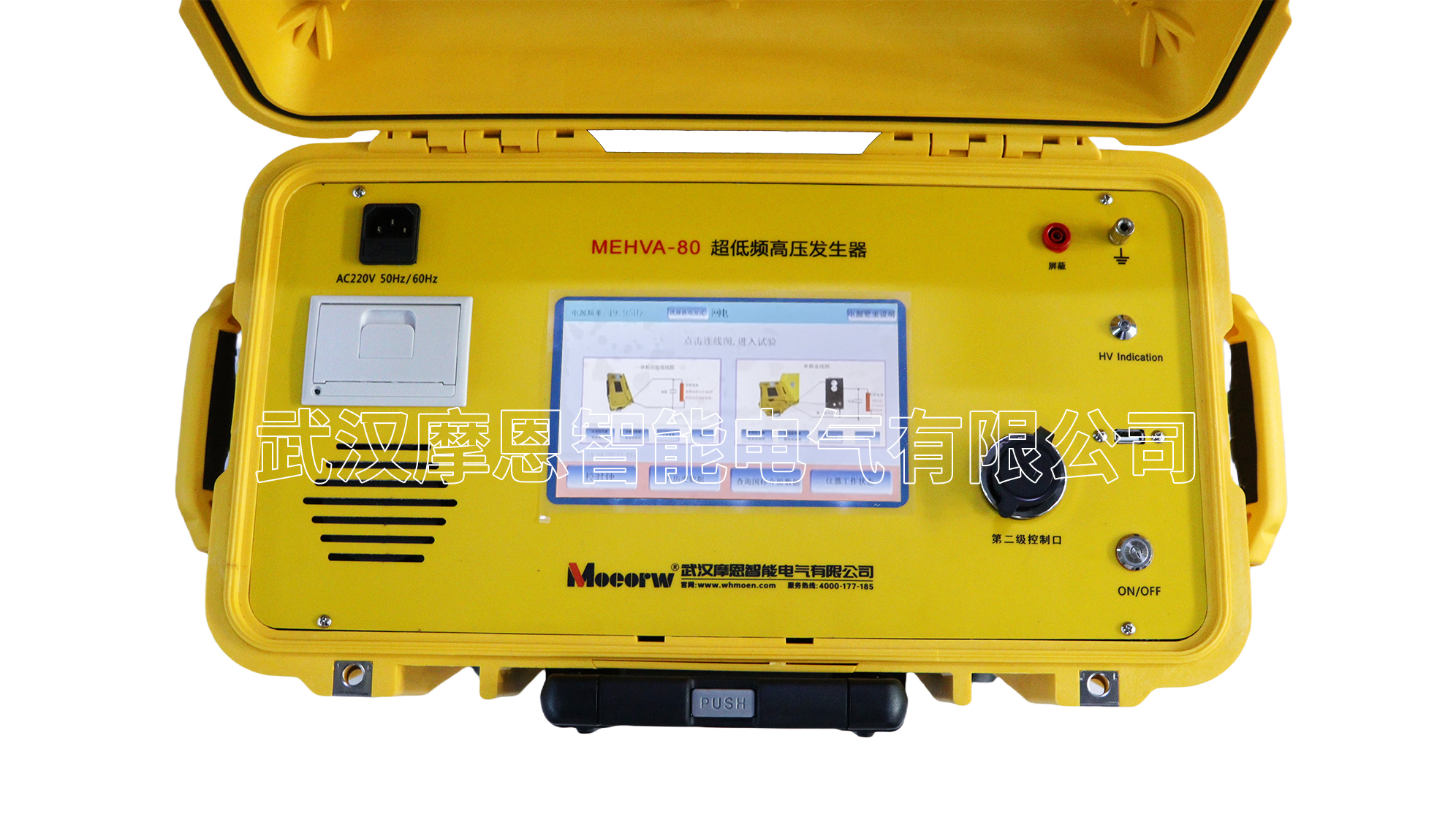

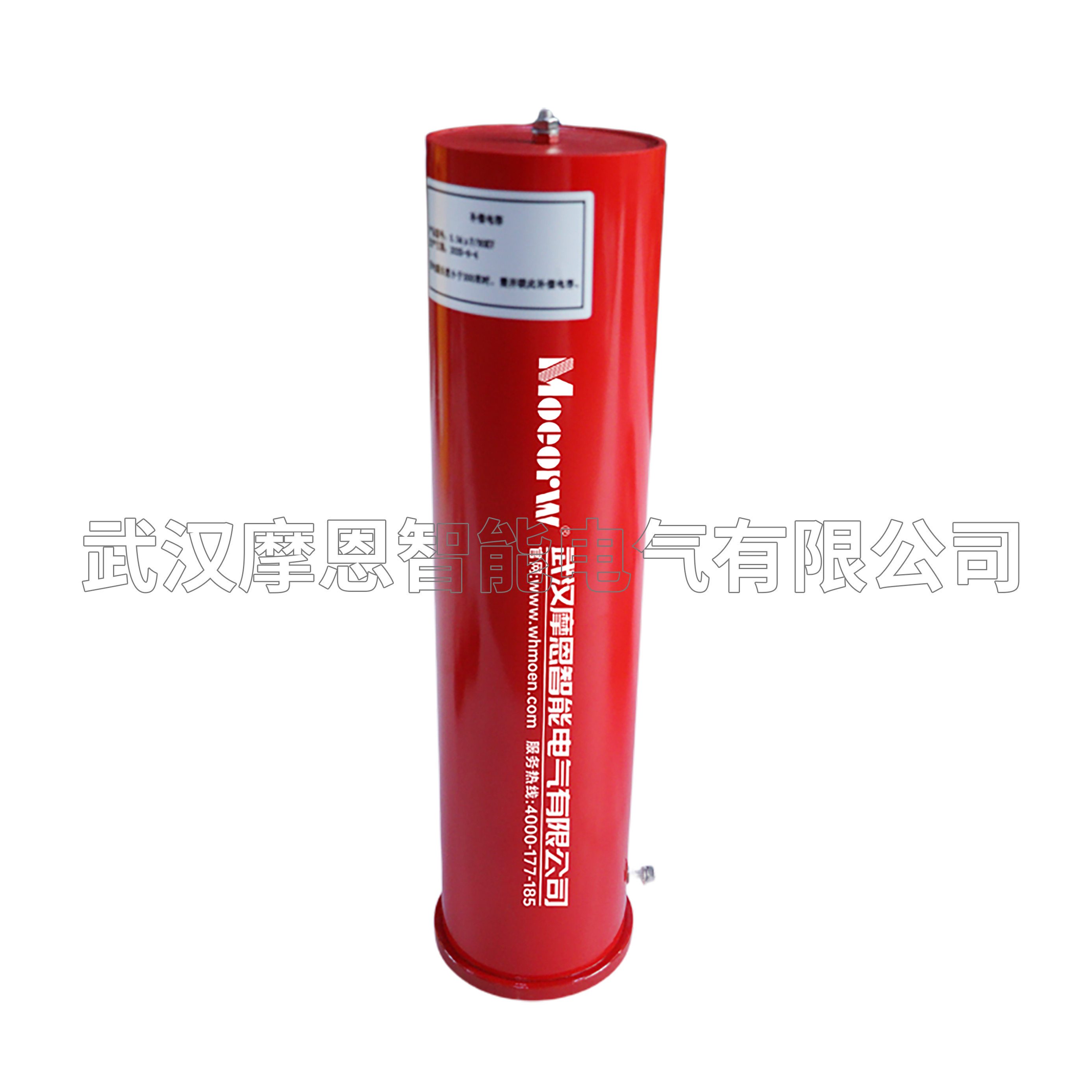

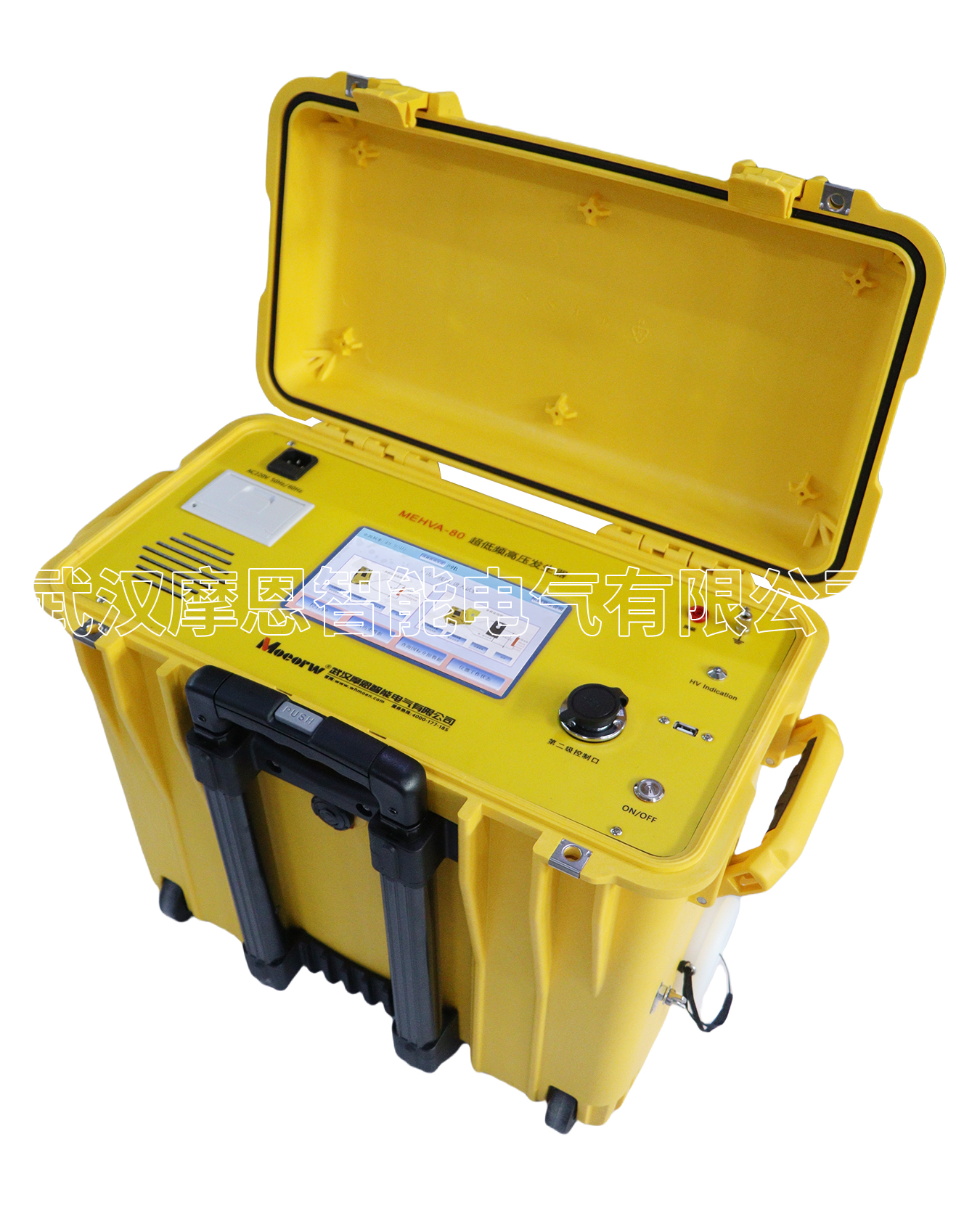

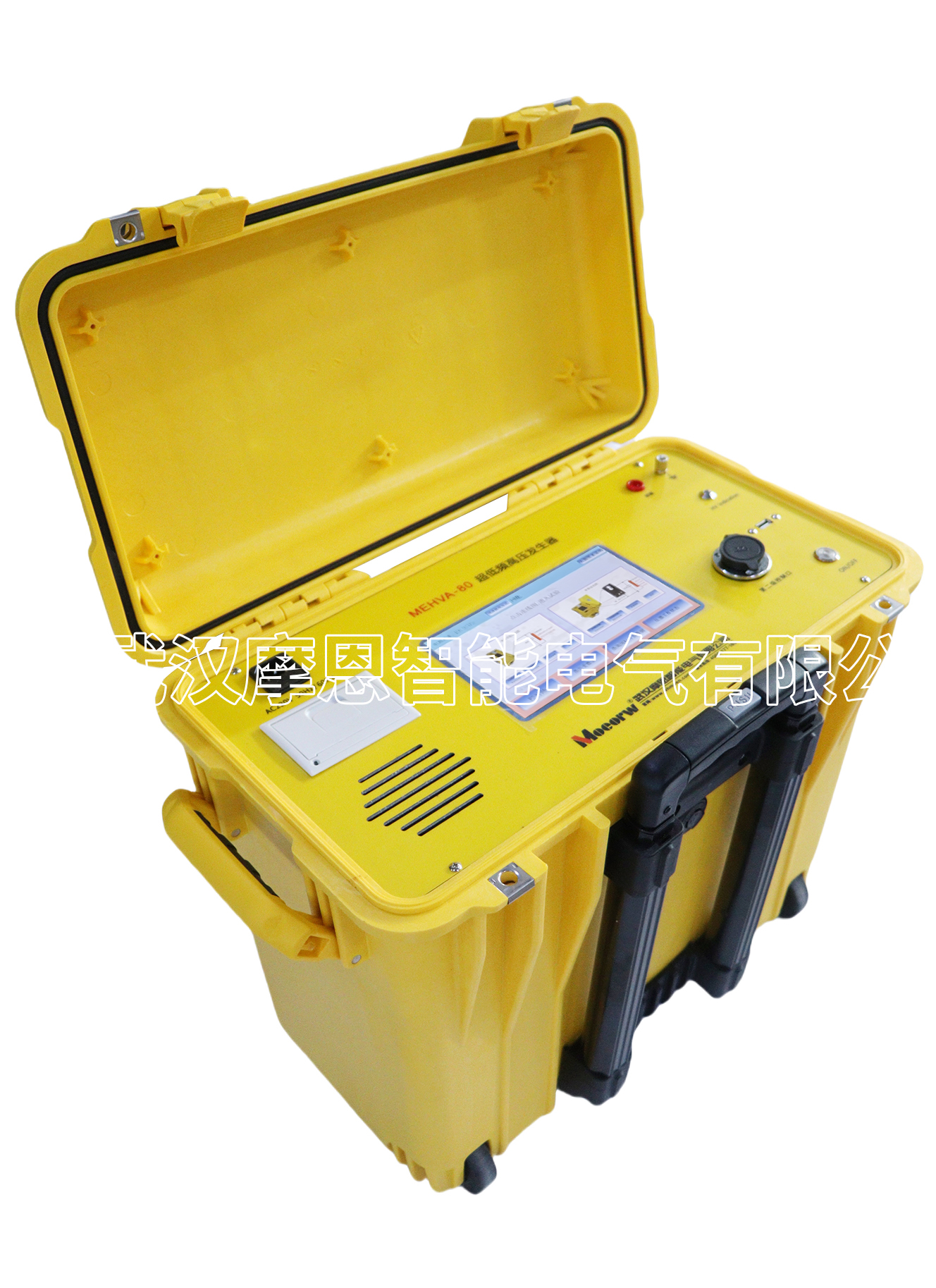

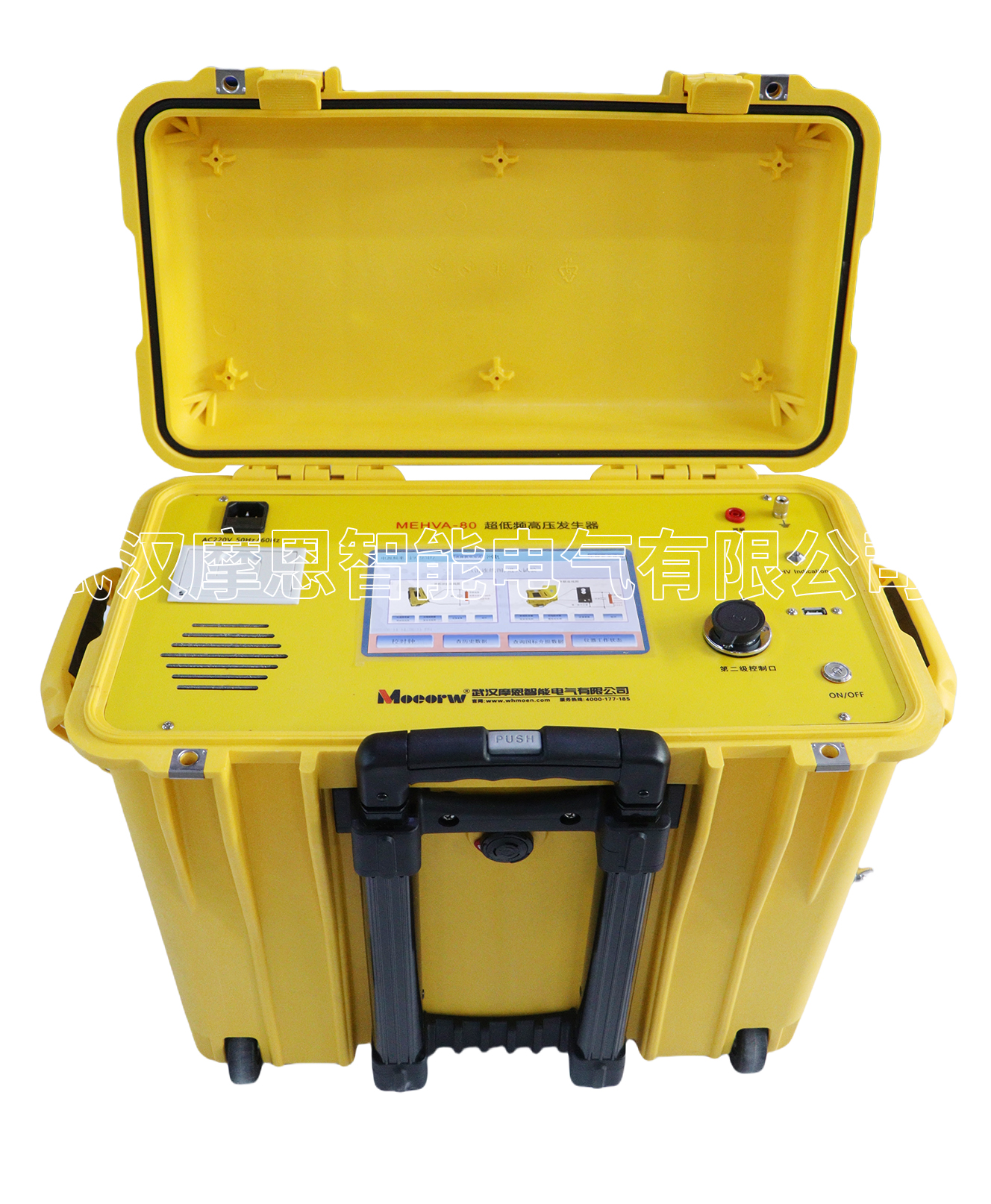

         控制箱触摸屏首页是连线图选择，点击连线图进入参数设置界面，试验时间，试验电压，按试验要求修改。点击要修改的数据，会弹出数字键盘，输入所需的数据。为了保证安全，系统对录入的数据做了限定：试验电压范围1kv至额定值；试验时间1-99分钟。连续介损试验是按设定电压，连续测量介损，可兼做交流耐压试验。国标介损试验是按规程做三相电缆三点电压（0.5U0、U0、1.5U0）下八次数据，并计算介损的平均值、变化量、稳定性，自动按规程判别电缆绝缘好坏。试验结束后本次参数会自动保存为下次试验的默认值。介损测试程序：仪器先进入自检，自检是对试品进行预试，对仪器自身进行校准，自检时间的长短与电缆长度有关，电缆越长自检时间越长，大若一至五分钟，需要耐心等待。自检完成后自动进入介损连续测试中，可以同时测出介损、电容量、绝缘电阻值，每个周期更新一次数据。我公司设计的越测越稳，越测越准技术，几个测量周期后数据会变得非常稳定就可以读数。系统对试验过程提供智能保护：过压、过流、电压电流突变、放电等产生保护动作。停机过程会自动对试品放电。停机后可打印或保存本次数据，也可在首页中的历史数据查询中打印选中的数据记录。屏幕最上面一行是仪器的工作状态提示，包刮一些仪器的故障信息。因为有触控键提示和帮助信息，用户可以循作提示进行操作。拆线前应先用放电棒对试品放电，再短路放电，再进行拆线操作。如果被试电缆长度小于100米,仪器不能输出光滑的正弦波电压，可将补偿电容器并联在试品端，在参数设置界面上选择“加补偿电容”，这样试验结果会扣除补偿电容的影响。补偿电容必须用本产品所带的，因为仪器里预置了此电容的参数。
