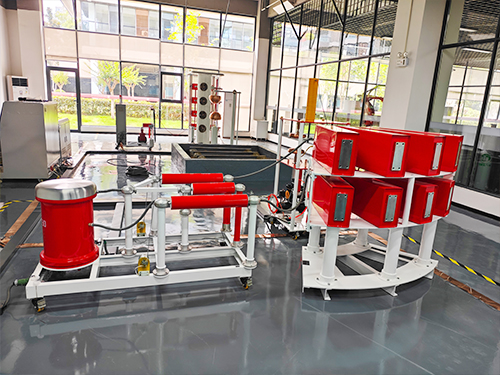

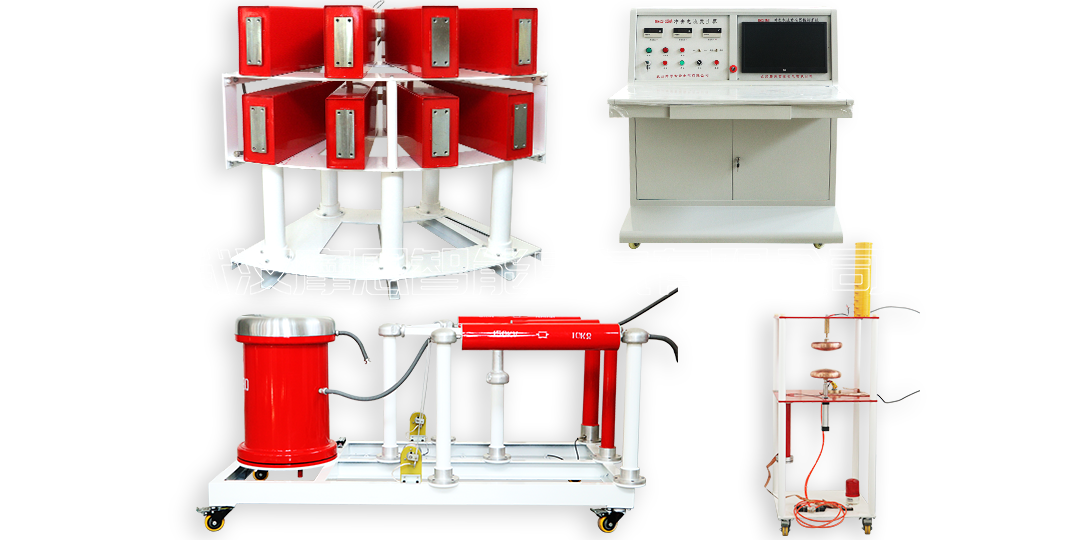

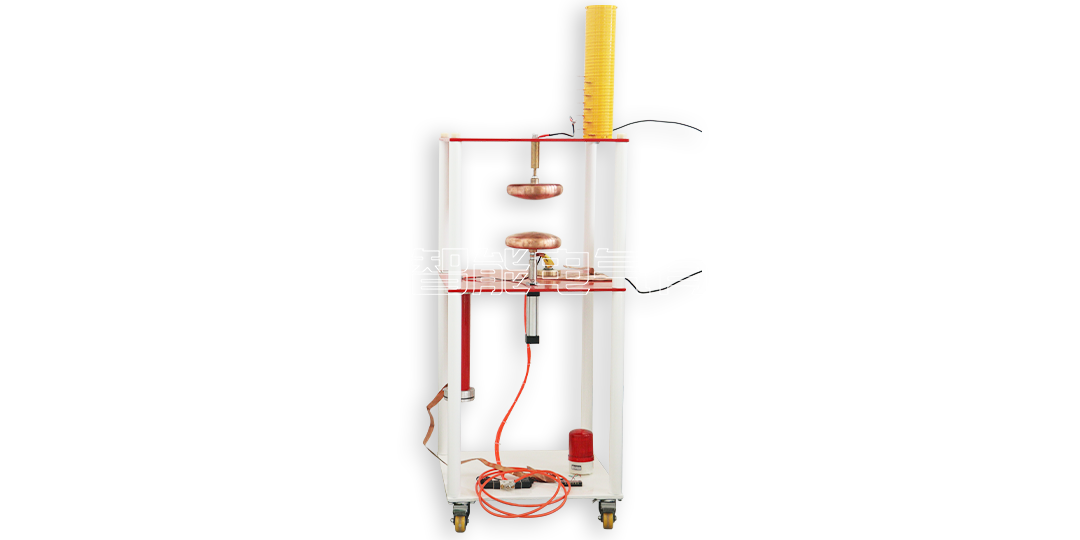

MECJ-25kA 冲击电流发生器

冲击电流发生器成套装置各个组成部件结构描述

       1、直流充电部分

       (1)采用可控硅恒流调压装置；额定输出电压±150kV额定输出直流电流10-300mA；

       (2)采用油浸式充电变压器，次级电压80kV，额定容量15千伏安；

       (3)采用2DL-200kV/500mA的高压整流硅堆,反向耐压³300kV，平均电流³0.2A，高压整流硅堆安装在充电变压器内，可由传动机构自动倒换充电电压极性.控制台上有极性开关转换按键；

       (4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上；

       (5)采用双边对称倍压恒流充电方式；

       (6)自动控制时，恒流充电装置在10%～100%额定充电电压范围内，实际充电电压与整定电压偏差不大于±1%，充电电压的不稳定性不大于±1%，充电电压的可调精度为1%；

       (7)直流电阻分压器1只，采用150kV，300MW，油浸式金属膜电阻.低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内；

       (8)自动接地开关采用电磁铁分合接地机构，试验停止时可自动将主电容器短路并经保护电阻接地；

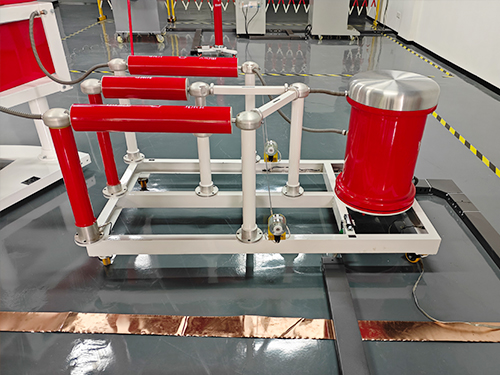

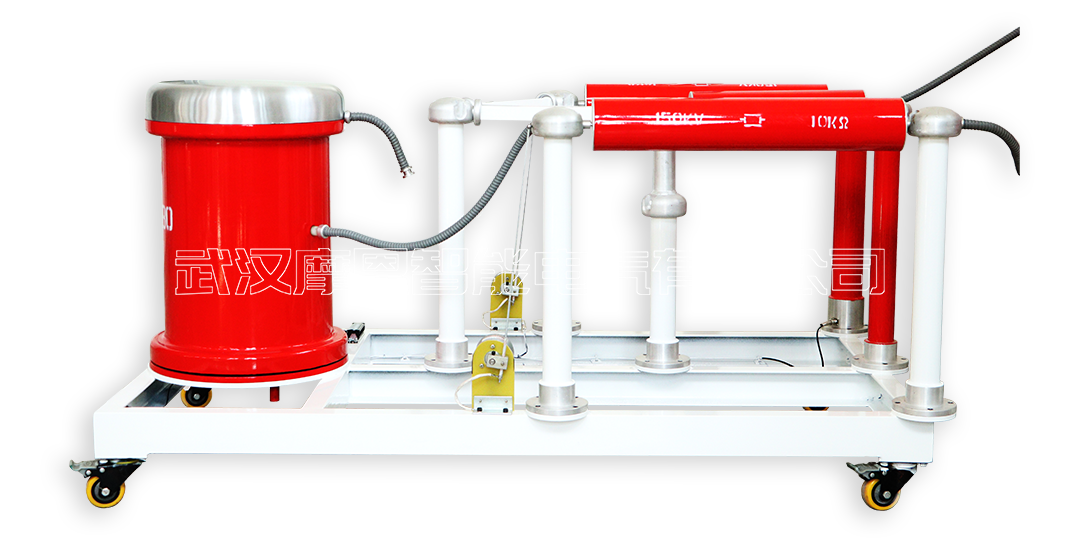

       (9)充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻，自动接地开关和绝缘支柱等安装在一个底盘上；

       2、本体部分

       (1)主体设备为4级，组成组合塔式结构，各级逐级叠装，拆装检测方便，整体结构稳定.

       (2) 本体采用双边对称式充电方式，可控硅恒流调压，从零至整定电压连续可调，点火放电瞬间充电电源自动关断，整流硅堆装置装配在冲击本体上，构成充电、整流一体装置，每级额定电压150kV；

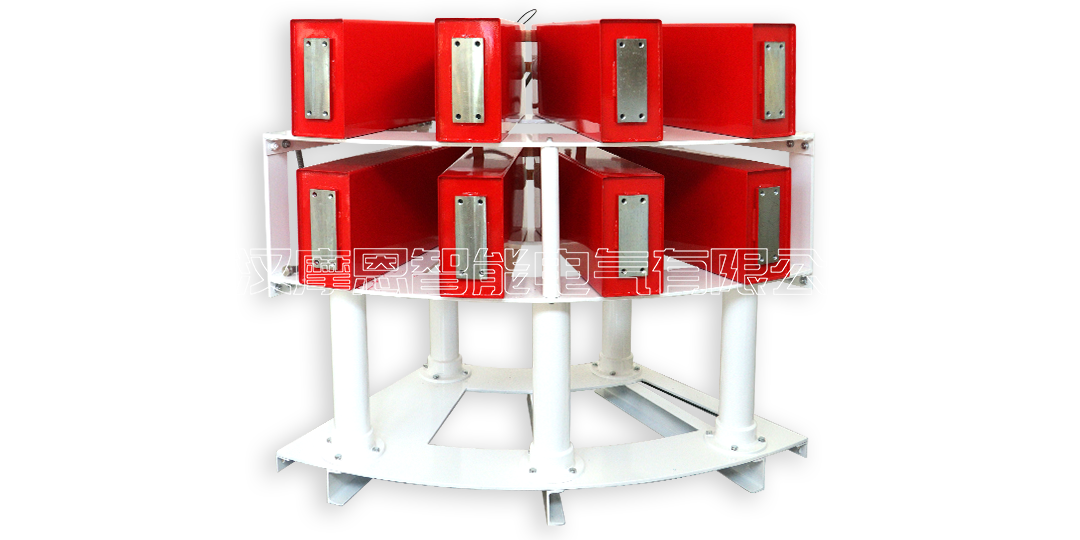

       (3)本体绝缘支柱4级塔式结构.每级包括1台MWF150-1.33铁外壳油浸式脉冲电容器分别挂在钢支架外侧，钢架之间用环氧玻璃布板连接，组成一个整体组件。组件之间用四根环氧管支撑，共4级，叠成高压塔。充电电阻、波头电阻、波尾电阻和点火球隙等，当产生雷电波时，选择适当的雷电波波头电阻、波尾电阻和级数；当产生操作冲击电压波时，拆除雷电波波头电阻，将操作波波头电阻接入放电回路，并且接入同步电容器，拆除各级雷电波尾电阻，操作波波尾电阻接入放电回路。当产生短路冲击电流拆除电容分压器，接入调波装置。

       (4)单台脉冲电容为1.33±0.05mF，直流工作电压±150kV，电容器电感£0.2mH，复合膜油浸绝缘，电容器在正常的工作状态和工作环境下，电容器出线套管能够承受垂直拉力15kg，同时保证不损坏和渗漏油；

       (5)波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感£2.5mH(减小电感的目的是为了增大负载容量，接头均为弹簧压接力。

       (6)配有自动接地系统，当停止充电或按下紧急按钮时，自动接地系统启动，发生器主电容通过放电电阻自动接地；

       (7)级间绝缘及机械支撑能够承受150kV直流电压而不产生放电。

       3、电阻分压器

       主要技术要求

       高压臂由一级电阻组成

       额定参数  150kV/1.5KΩ

       额定雷电冲击耐受电压为150kV

       低压臂参数 400V/1.25Ω

       分压器分压比为：2500:1

       分压器精度　Kε≤1%

       过冲：β≤20%

       方波响应时间：≤10ns

       4、冲击电流测量分流器

       冲击电流测量采用分流器，电流测量10kA/25KA；满足上述测量的电流的要求，响应时间满足国际规定的要求，配齐测量电缆一根；

       结构形式：分流器为屏蔽同轴式分流器，采用锰铜片制作，具有测量稳定响应特性好等特点。

       分流器二次输出电压：≤300V

       方波响应时间:≤5ns

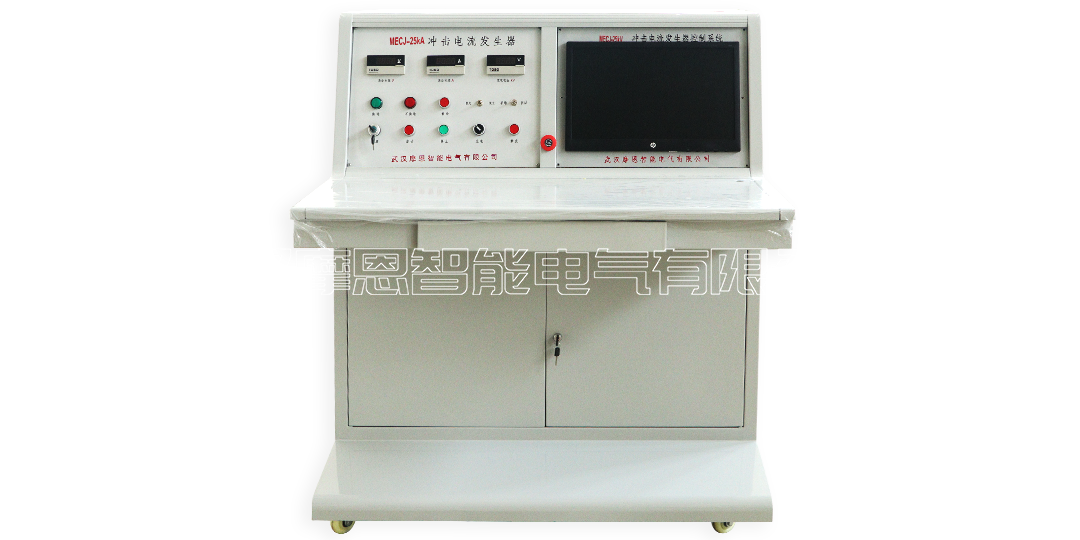

       5、计算机控制测量系统

       每级充电电压整定范围：0-150kV

       每级充电工作电压：20～100kV

       充电电压调节精度：与本体配合，0.1kV

       充电电压不稳定度：＜1%
