产品概述
本装置主要用于10kV、35kV、110 kV电缆、110kV主变、GIS、断路器的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。该装置主要由变频电源、励磁变压器、电抗器、电容分压器、补偿电容器组成。
（一）适用对象及试验要求
1、110kV断路器、GIS的交流耐压试验，试验频率30~300Hz，试验电压不超过265kV，试验时间1min。
2、110kV/400mm2电缆0.7km的交流耐压试验，电容量≤0.115uF，试验频率30~300Hz，试验电压128kV，试验时间60min。
3、110kVA/80000kVA主变全绝缘的交流耐压试验，电容量≤0.02uF，试验频率45~65Hz，试验电压160kV，试验时间1min。
4、10kV/300mm2电缆8km的交流耐压试验，电容量≤3.004uF，试验频率30~300Hz，试验电压17.4kV，试验时间60min。
5、35kV/300mm2电缆4km的交流耐压试验，电容量≤0.778uF，试验频率30~300Hz，试验电压52kV，试验时间60min。
MEXB(Q)变频串联谐振试验装置功能及特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能。
2、设备重量和体积为普通试验装置的1/10-1/30。试验所需的电源功率只有试验容量的1/Q。
3、装置具有三种工作模式：全自动模式、手动模式、自动调谐手动升压模式.
4、存储和打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定。
6、DSP平台技术，根据用户需要增减功能和升级，人机交换界面更为人性化。
7、改善输出电压的波形。
8、防止大的短路电流烧伤故障点。
9、不会出现任何恢复过电压。
MEXB(Q)-540kVA/270kV 变频串联谐振试验装置
MEXB（Q）指生产厂家代码
540指设备能输出的最大额定容量，单位为kVA
/270指设备能输出的电压等级，单位为kV；
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《高压谐振试验装置》 DL/T 849.6—2004
《电抗器》 GB10229.88
《电力设备预防性试验规程》 DL/T596-1996
《耦合电容器和电容分压器》 IEC358(1990)

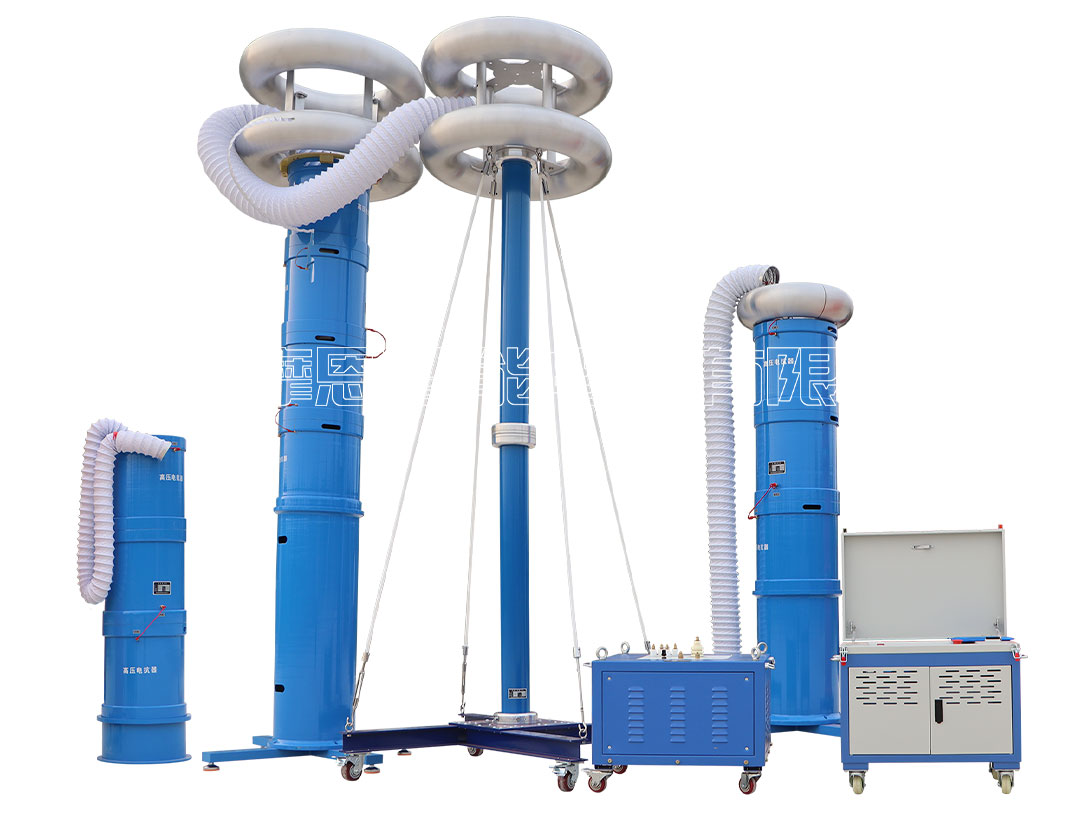

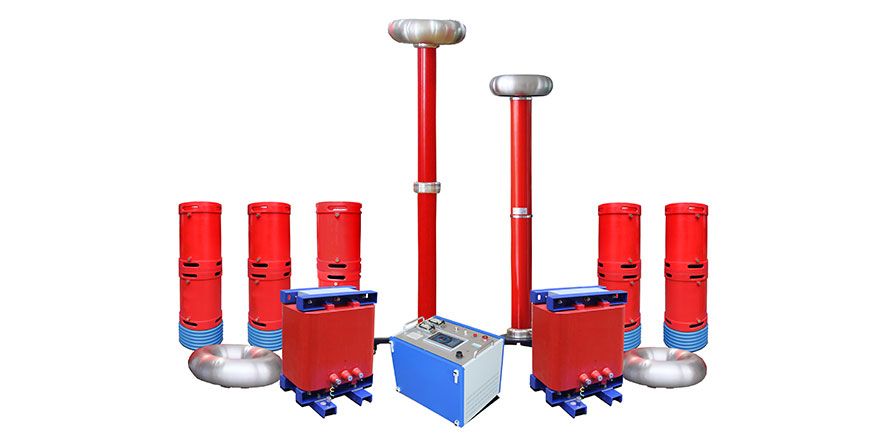

变频串联谐振由变频电源、励磁变压器、电抗器和电容分压器组成
放置为纵向和横向，特别适合现场操作及观察

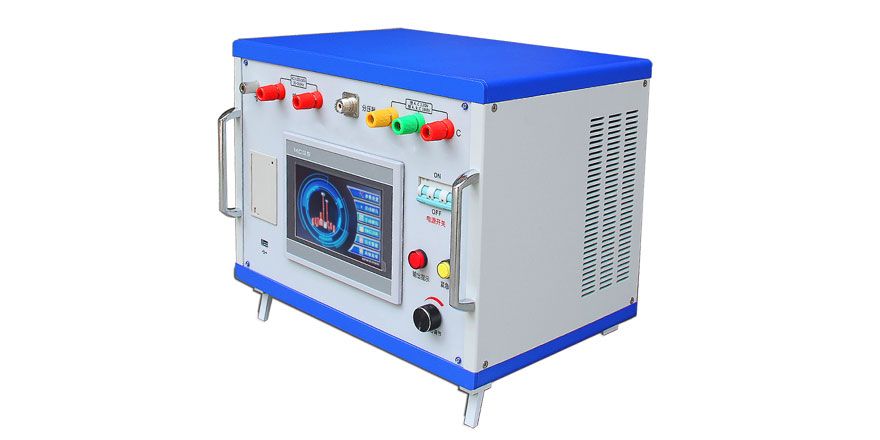

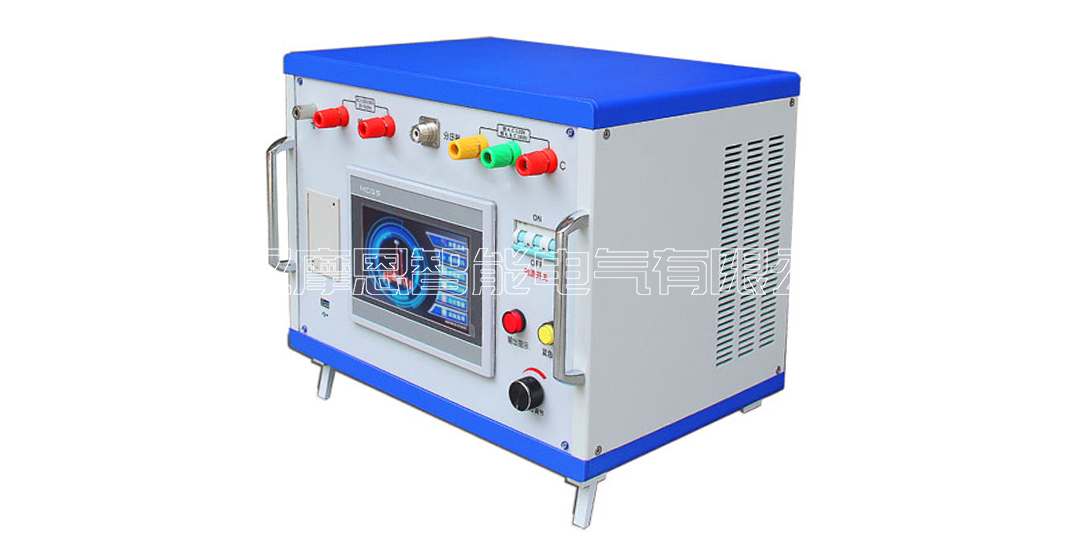

变频电源
激励变压器

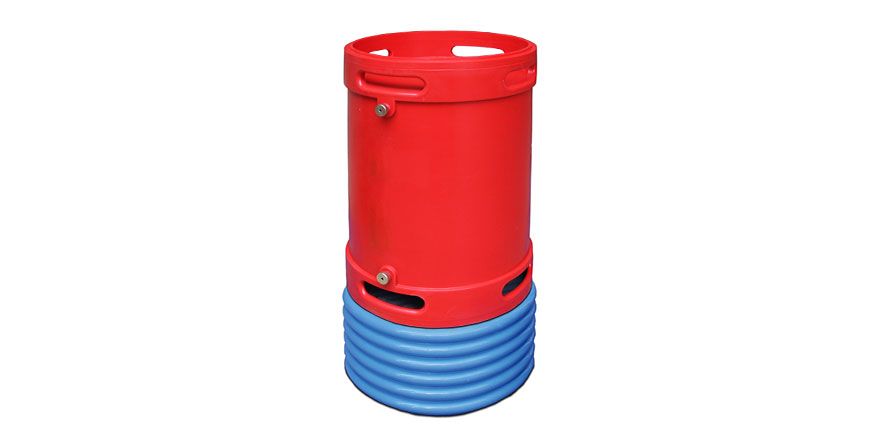

高压电抗器

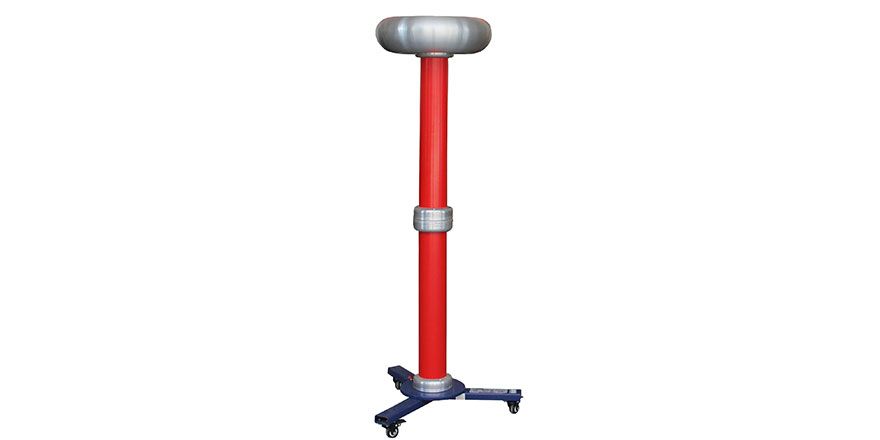

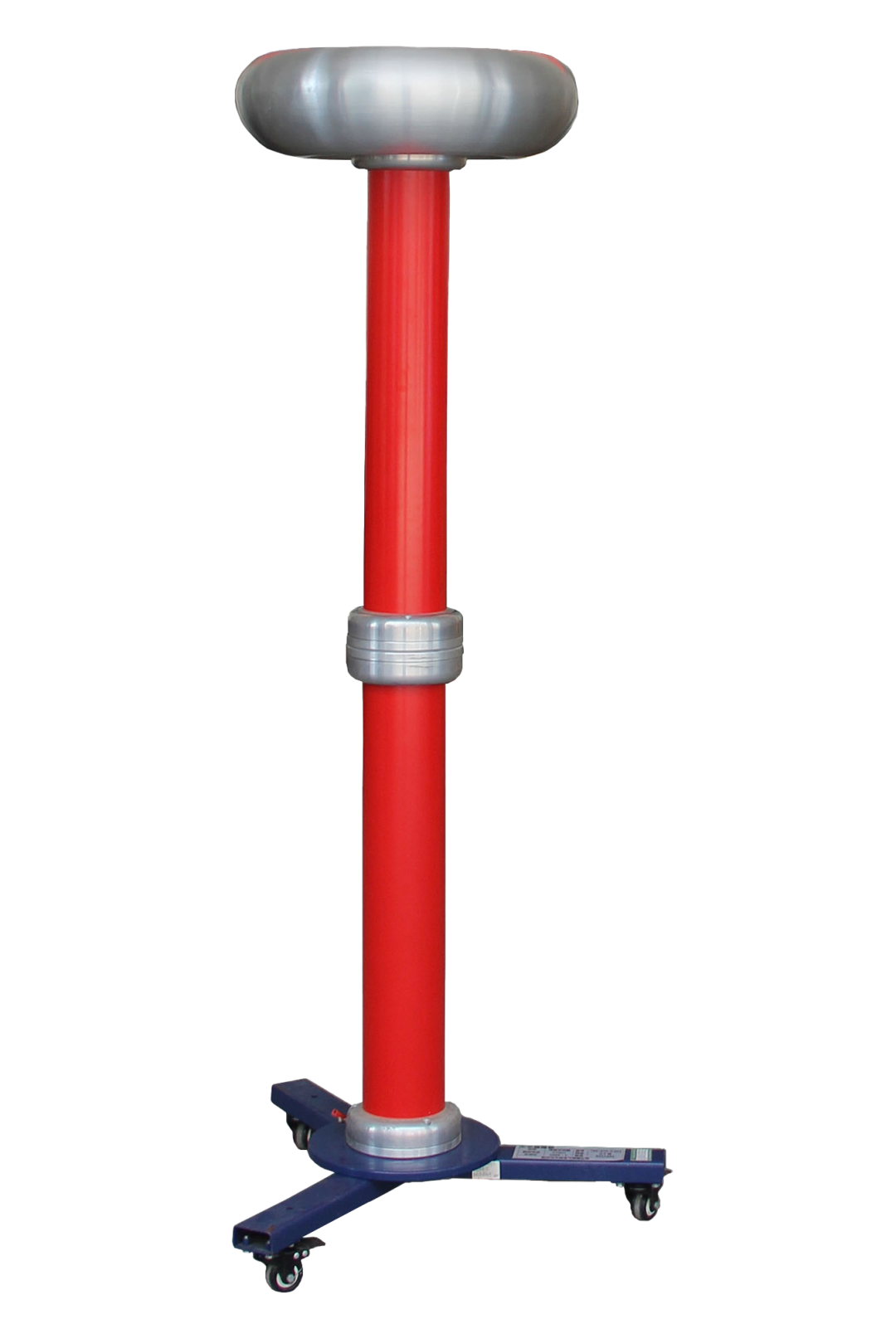

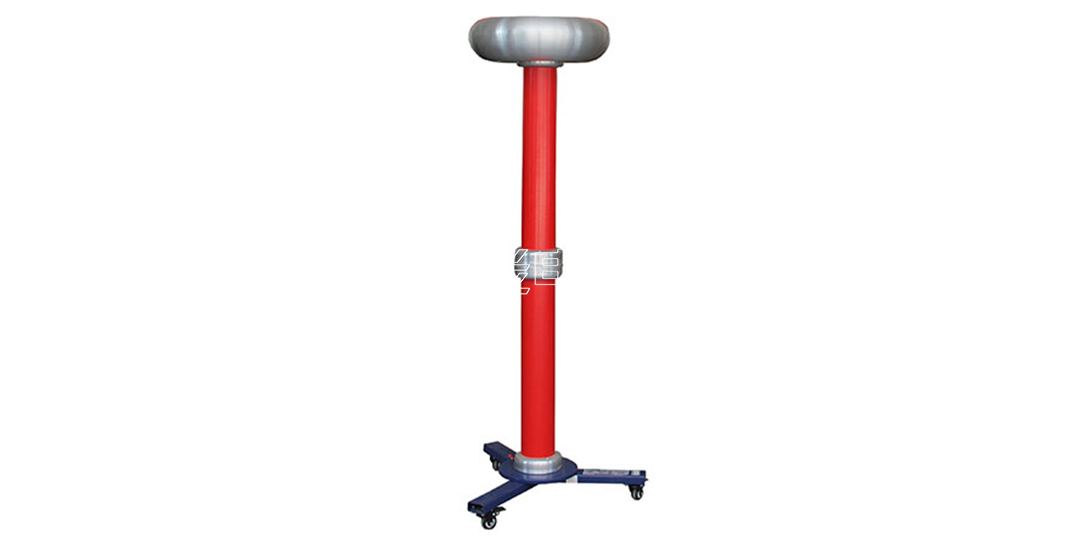

电容分压器
补偿电容器
变频串联谐振装置配送的附件有测试线、优盘及电子版资料、试验夹、接地线、电源线等
测试线
优盘、电子版资料
试验夹
接地线
电源线
为您提供免费咨询服务
工程师为您提供指导安装、调试
技术员可上门维修服务，定期有培训
完善的技术咨询服务体系
