概述

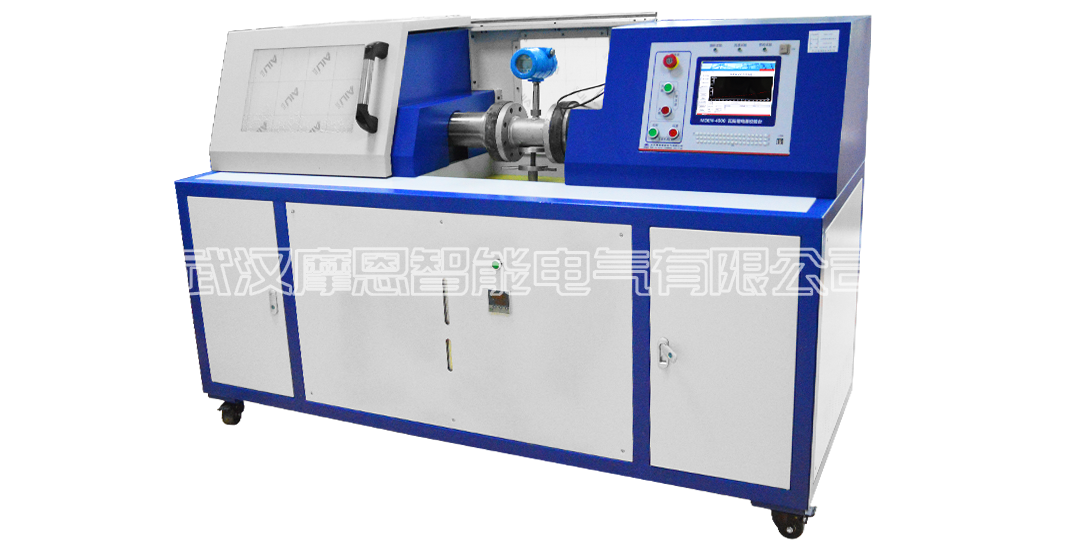

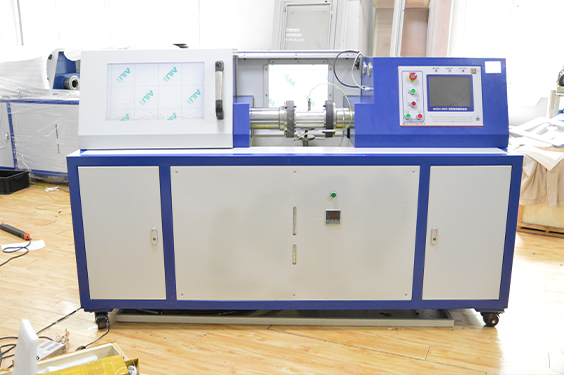

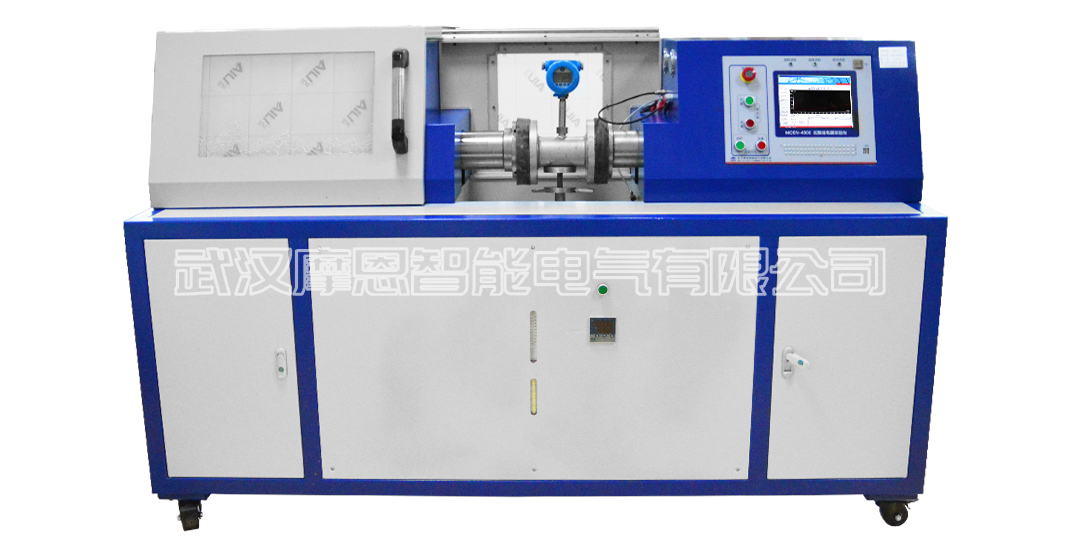

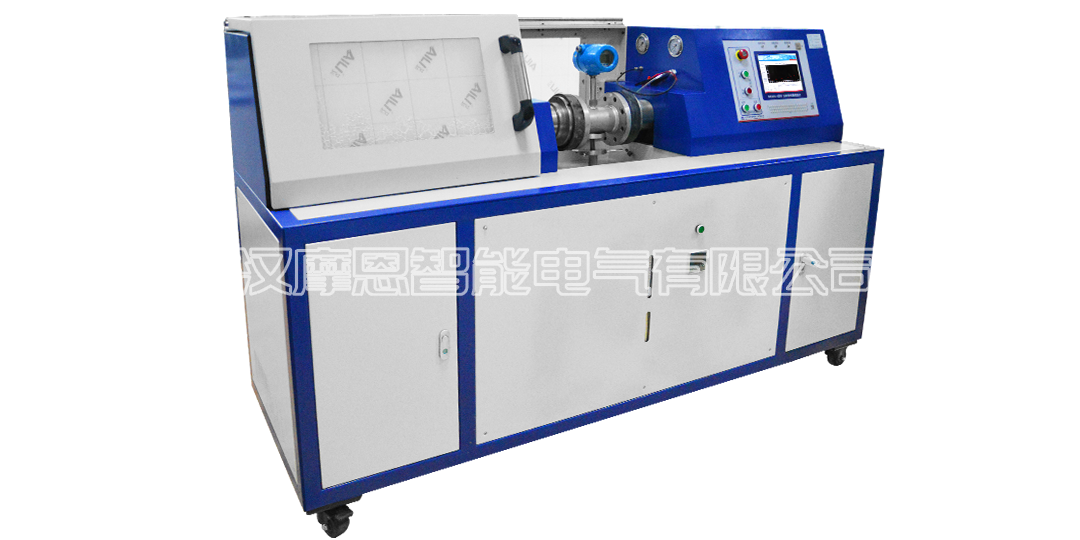

MOEN-6230 瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理，采用新一代嵌入式控制和高精度传感器测量技术，准确检测瓦斯继电器动作流速值和动作气体容积值，测试速度快，准确性高，试验重复性好。采用液压传动压紧机构，安置瓦斯继电器操作轻松省力，自动化程度高。

MOEN-6230 瓦斯继电器校验台适用于国产及国外各种型号瓦斯继电器的校验，可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。各测试项目分别独立完成，互不影响。软件界面精美，操作简单。测试结果可方便保存、读取和网络传输。

安装及配线

1、安装环境

环境温度-10°C～+40°C，湿度≤85%，环境温度无剧烈变化场所；

无强磁电干扰、腐蚀、易燃易爆气体或液体的场所；

坚固无振动场所；

若超出以上环境要求，用户应采取适当措施，以确保设备安全。

2、安装方法

本校验台无需专门安装，只需放置在平坦坚固基础（如：地面）即可。

本校验台工作时应使正面、背面及有液位观察孔的一侧留有足够的工作空间，便于设备的操作、拆卸检修、清理等工作。

3、配线

本校验台采用三相四线制供电，配线时配线规格的选定，请按照电工手册之规定实行配线，保障安全，若配线距离超过25M时建议提高一个规格配线。

本校验台使用前必须可靠接地，接地线不可与其他大电流负载共同接地，而必须分开接地，接地配线必须越短越好。

4、加油

用户在首次使用本仪器前必须添加适量的合格变压器油，加油孔位于回油槽处。加油量使液位计观察孔油位处于距离油箱上盖面6～8厘米为宜。

技术指标

流速检测范围：Φ25：0～4.1m/s
Φ50：0～3.1m/s
Φ80：0～2.1 m/s
气体容积检测范围： 0～499ml
密封性能试验：0.20MPa，20~120分钟
精度：1.5级
试验介质：气体继电器试验介质为各类变压器油
工作电压： AC380V，功率5KW
工作温度： -10℃～+60℃
外形尺寸： 2200×750×1400mm (长×宽×高)
净重： 720kg
1、待测瓦斯继电器的安装

将瓦斯继电器对应口径的变头装置在瓦斯继电器校验台上，放置瓦斯继电器到校验台的升降台上，瓦斯继电器上的箭头指向活动端，调节升降台的高度是瓦斯继电器的固定孔与塑胶固定柱对应。
点击面板上的“开泵”按钮，再点击“压紧”按钮，压紧瓦斯继电器。
待瓦斯继电器压紧后点击“关泵”，结束瓦斯继电器的安装。
日常维护及常见故障处理

1、瓦斯继电器校验台所使用的变压器油应定期及时进行过滤或更换，当液位计指示油位较低时（液位计指示低于显示中位时）应及时补充合格的变压器油。
2、本设备瓦斯继电器放置台在使用后应及时将其清理干净，擦净变压器油。
