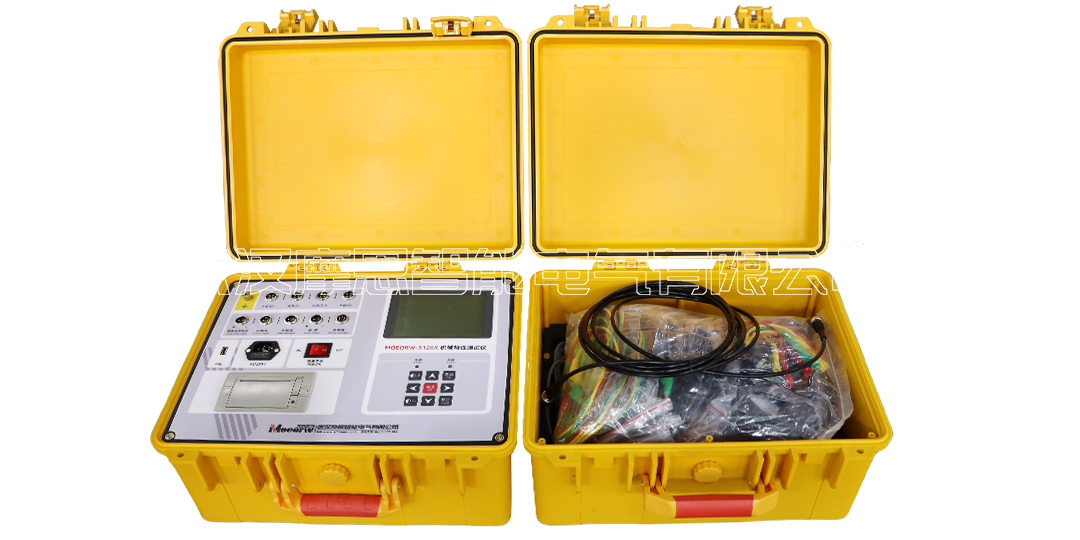

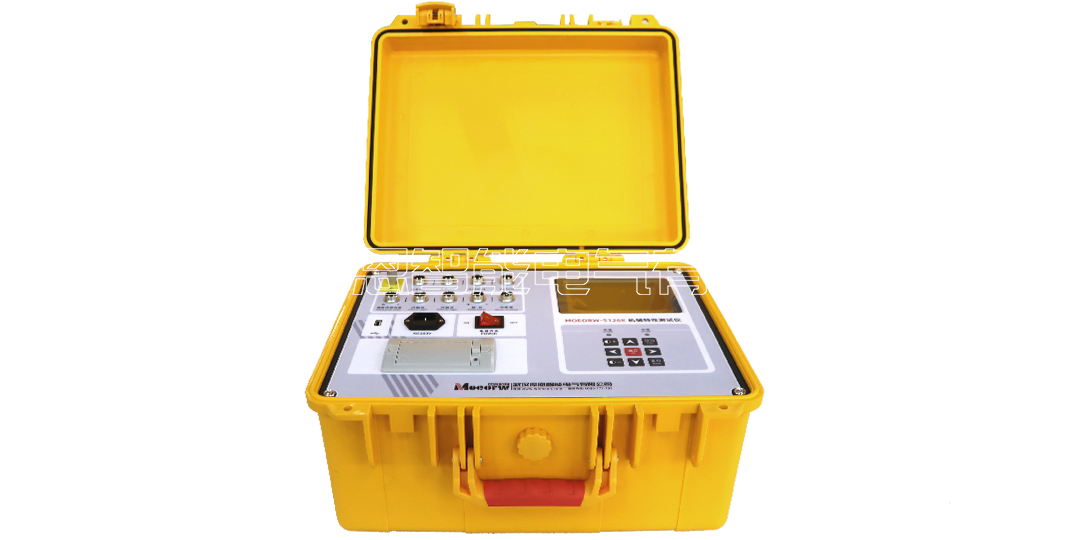

MOEORW-5126K 高压开关动特性测试仪

产品性能

● 时间: 12个断口的固有分、合闸时间，同相同期、相间同期。

● 重合闸: 每断口合－分，分－合,分-合-分；一分时间、一合时间、二分时间、金短时间、无电流间隔时间值。

● 弹跳: 每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形；每断口的分闸反弹幅值。

● 速度: 刚分、刚合速度，最大速度，时间－行程特性曲线。

● 行程: 总行程，开距，超程，过冲行程，反弹幅值。

● 电流: 分、合闸线圈的分、合闸电流值、电阻值、电流波形图。

● 动作电压: 机内提供DC0～270V／20A数字可调断路器动作电源，自动完成断路器的高低压动作试验，测量打印断路器的动作电压值。

产品特点

◆ 适用于国内外生产的所有型号金属触头的SF6开关、GIS组合电器、真空开关、油开关和柱上开关，接触器等。

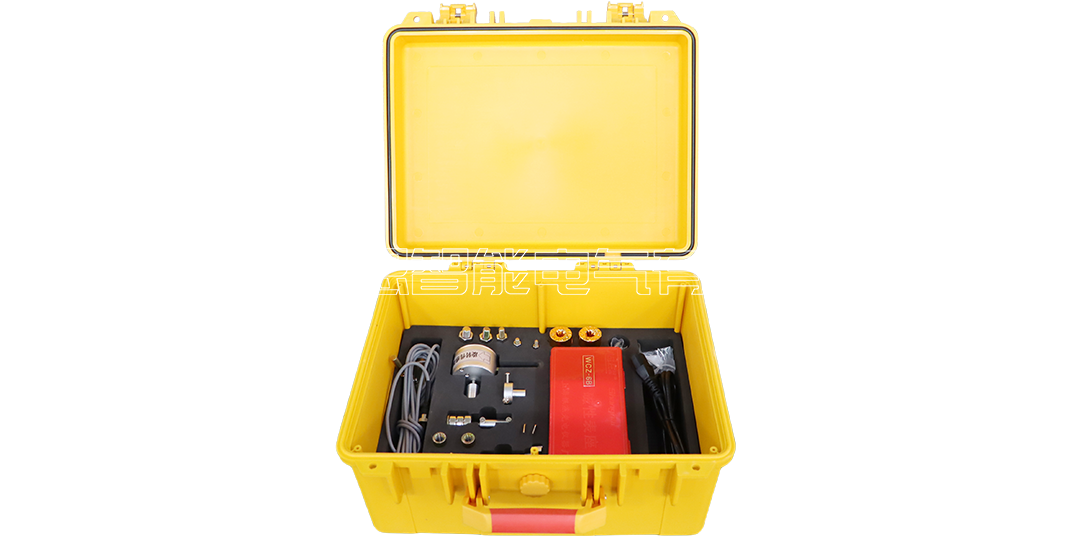

◆ 传感器：加速度测速传感器、旋转测速传感器、直线行程传感器安装极为方便，简捷。三相速度、行程、开距、超程等参数显示。

◆ 闭锁解除电源：直接代替现场直流电源，解除开关闭锁，方便完成开关机械特性试验。但此闭锁解除电源不能给带闭锁的开关做动作电压试验。

◆ 触发方式：内触发、外触发、传感器触发和手动触发。手动触发可以对手动分合的断路器（无分合闸线圈）进行特性试验，如电杆柱上的手动分合开关。传感器触发主要用于开关厂等特殊要求的地方。

◆ 储能电源输出：仪器可提供最大启动电流20A的可调储能电源，一次性接好线后无须倒线就可以自动控制电机储能。注意：储能电机启动电流为其额定电流的10倍以上。一般用于给35kV及以下真空开关（线圈为DC110V合DC220V）现场储能为宜。

◆ 仪器具备“速度自定义”（非常规的移动光标速度分析）功能和测试后波形数据分析功能。（具体见仪器内部）

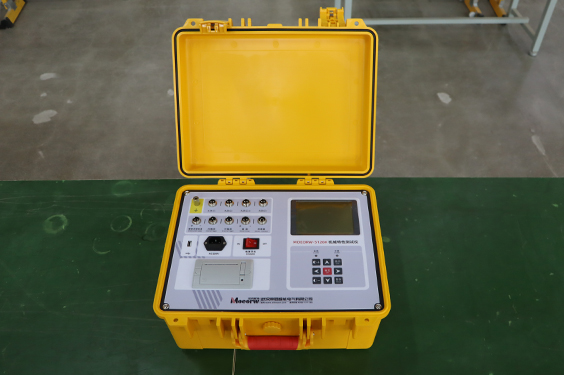

◆ 主机大屏幕、直透式、宽温带背光液晶，对比度电子调节。完善的全中文菜单提示操作，开关动作一次，显示所有数据及波形图谱。

◆ 主机可存储100组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间；USB接口用于数据转移和程序升级。

◆ 仪器具有强大的数据分析功能，能对断路器机械特性的各项指标参数进行有效分析。内置快速微型打印机，打印所有数据及图谱。
