产品简介

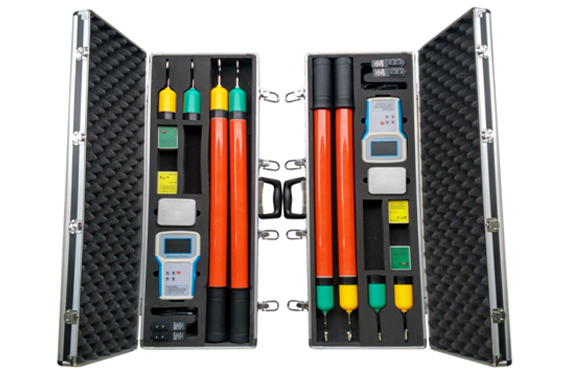

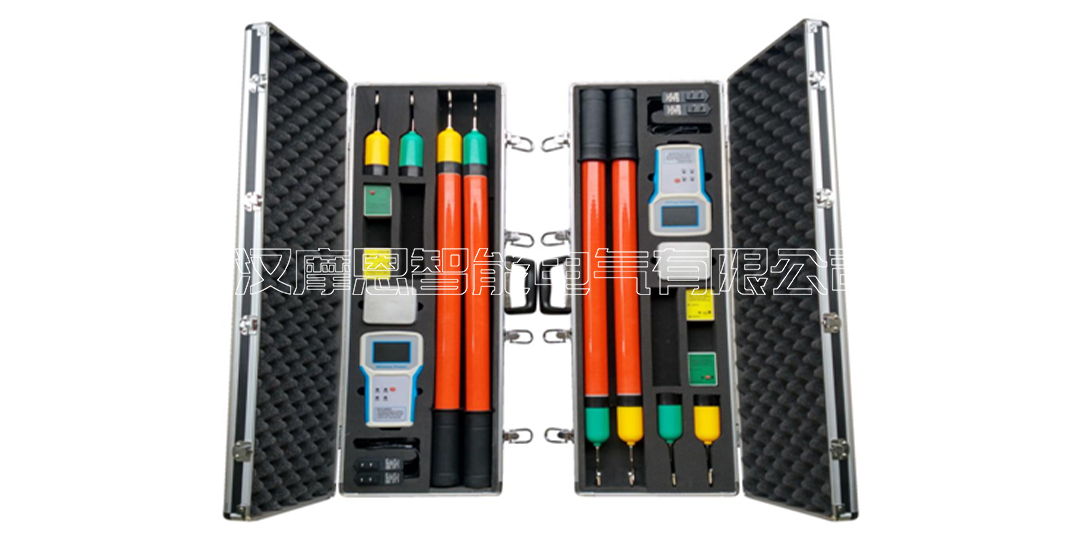

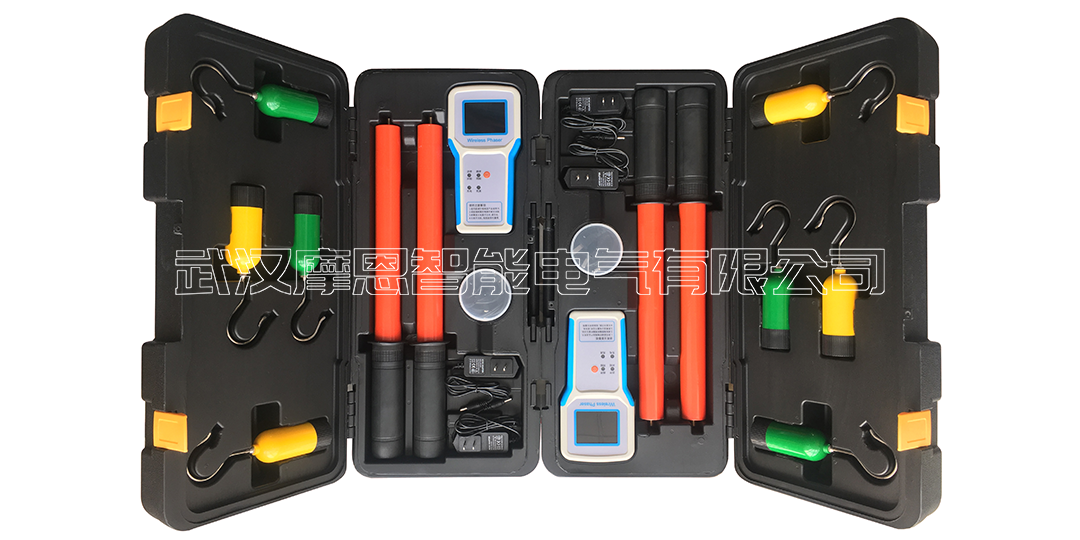

METAG-9800远程核相仪（以下简称“仪器”） 用于远距离（相距300米～800千米）核对高压相位是否同相，相序颜色是否标注正确。也可用于近距离并网或环网核相。仪器适合5V～220kV输电线路带电作业和二次侧带电作业，具有高压验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。仪器采用GPS授时技术，两台（或多台）仪器可以相隔几百公里核相。
工作原理

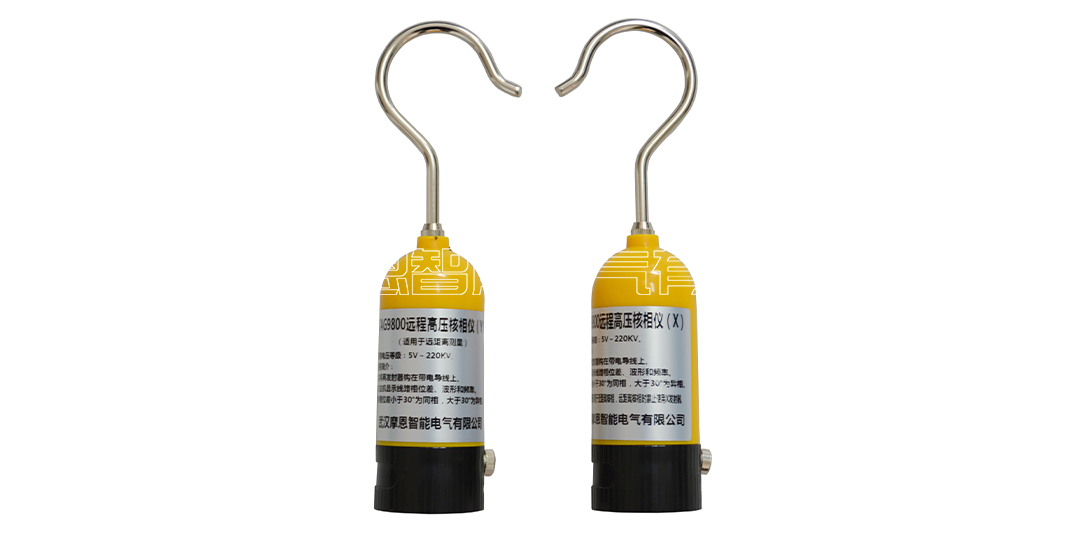

发射器可以判断线路是否带电，测量线路相位和频率，并将测量数据发送给主机，主机由GPS授时后同时测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
仪器测量原理的核心是两主机同步测量的时间差异，采用GPS授时将两主机的时间同步，其同步差异小于10纳秒。由此引入的相位误差小于0.1度。
安全事项
1、现场测试时，应按电力部门高压测试安全距离标准进行操作。

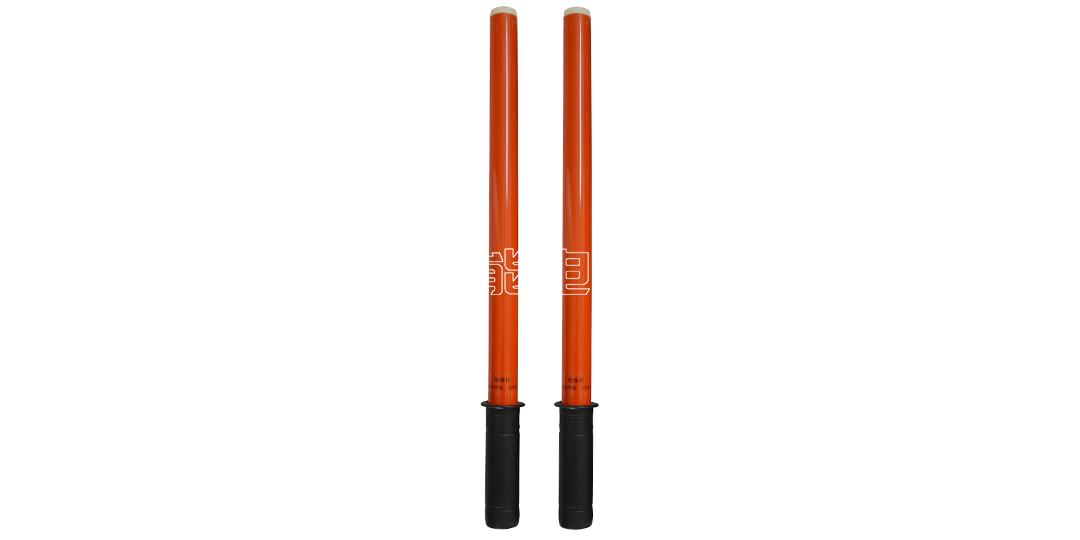

2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电
压高于220kV时，请使用长度大于3米的绝缘杆。
维护保养
1、长期不使用时请充满电后再存放。
2、本产品不宜存放在潮湿、高温、多尘的环境中。
3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。
1、相位差准确度：误差≤5°。
2、频率准确度：±0.1HZ。
3、电压测量范围为0～220kV。
4、发射器和接收主机的最大传输视距约100米。
5、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差＜30°为同相。
6、两GPS主机测量距离300米～800千米。
7、根据GPS信号强弱自动切换GPS模式和授时模式。
8、真人语音提示测量结果和操作步骤。

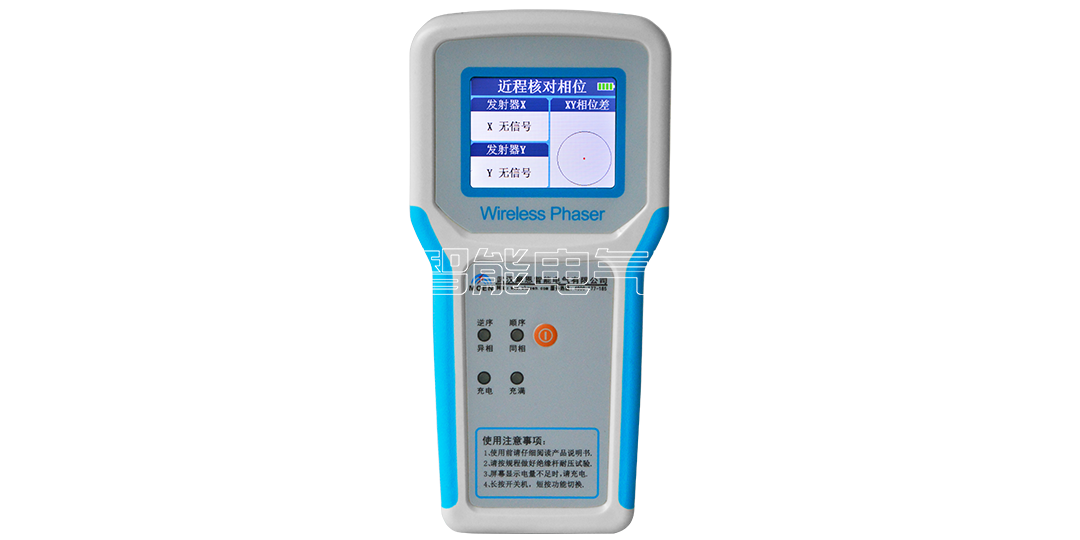

9、302*240彩屏同时显示线路相位差、频率、失量图、电池电量、测量时间、经纬度、卫星数量、GPS信号强度等信息。
10、无操作1小时自动关机。
11、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。
12、主机电池容量为2500mAH，发射器电池容量为350mAH。
13、高压测量时泄漏电流<10uA。
14、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
15、工作环境：-35℃--- +45℃ 湿度≤95%RH。
16、整机重量：约11KG。
17、仪器包装尺寸：长89cm*宽26cmm*高11cm*2个。
